Hüttenhölscher - Drilling rigDE-BOR-HUT-2010-00001

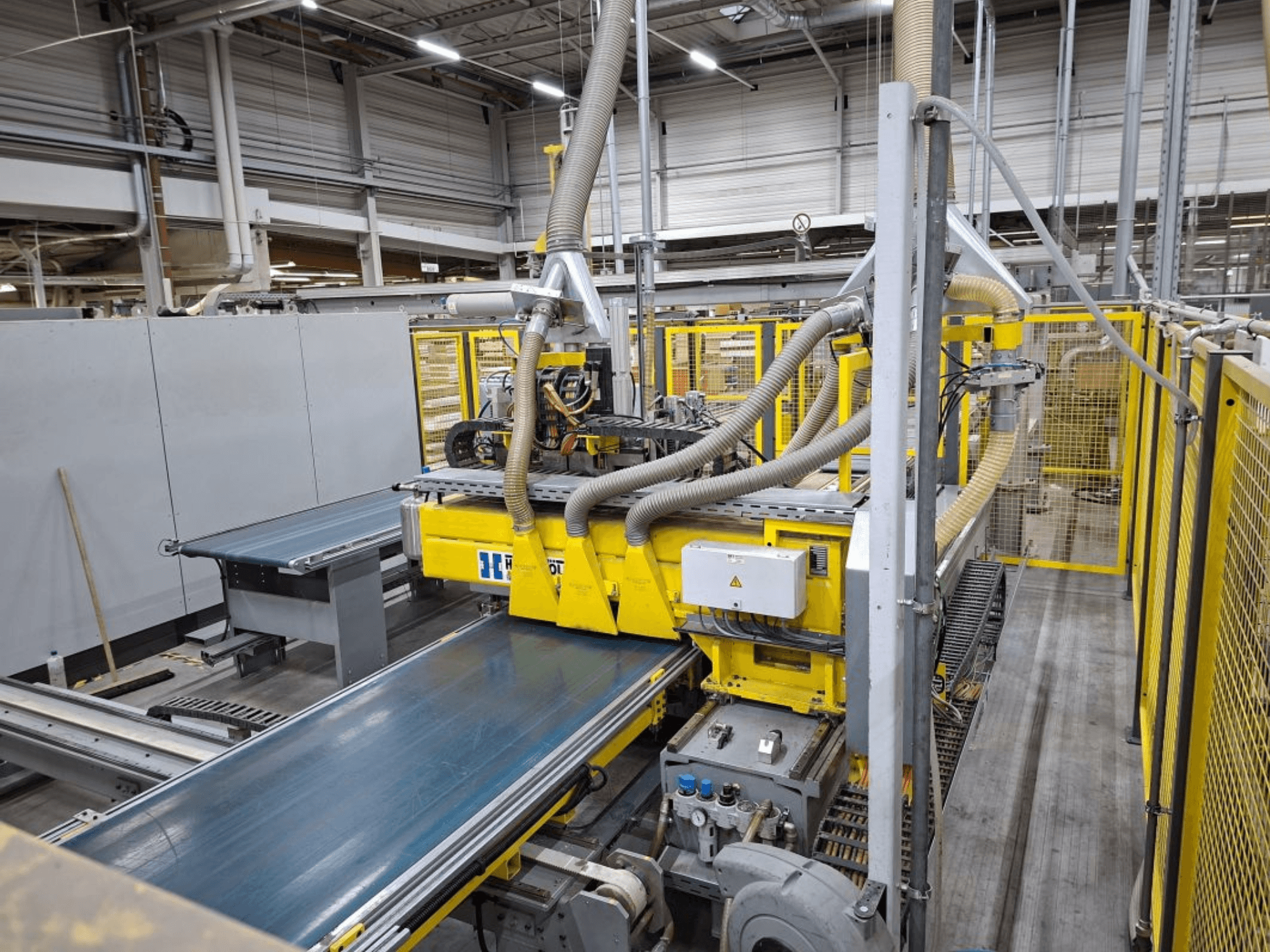

Sistema de perforación de ocasión compuesto por un pórtico de carga de 6 estaciones

robot de pórtico de 2 ejes

Ejes Y/Z con servomotores

Distancias de desplazamiento: Eje Y 8500 mm, eje Z 1500 mm

Travesaño de aspiración con suministro de vacío de cuatro circuitos

Generación de vacío mediante eyector

Longitud: 300 - 2250 mm

Anchura: 350 - 710 mm

Espesor: 16 - 25 mm

Altura de la pila: Máx. 1000 mm (60 piezas) incluida la placa protectora

Engranaje de taladrado: Dos engranajes de taladrado de 16 husillos

Husillos llamables: 8000 rpm

Sierra de ranuras (soporte 1) para cortar ranuras especiales en la pared trasera

Unidad de serrado con portaherramientas, control de velocidad mediante convertidor de frecuencia

2 husillos de fresado a derecha/izquierda en el canto delantero (soporte 1)

Bastidor base como construcción soldada con superficies atornilladas mecanizadas

Soporte desplazable en dirección X mediante servomotor

Engranaje de taladrado a=32 mm, ajustable con convertidor de frecuencia, portabrocas Ø 10h7 con tornillo prisionero

4 estaciones de apilado

1 estación de reposo / alimentación automática - manual

1 estación de retirada / automática - retirada manual

Transportador de rodillos de suelo / alimentación de pila

4 líneas de transportador de rodillos 930 mm ancho x 3600 mm largo

AH 300 mm

Alimentación / retirada: carro de transferencia transversal manual

Sección de transporte: 950 mm ancho x 4100 mm largo

Tope lateral integrado

Alimentación manual

Sección de correa dentada: 900 mm de ancho x 2500 mm de largo

Elevador neumático para transportadores de correa dentada

Cilindros de sujeción dobles neumáticos, controlados por husillo de bolas y servomotor

Engranaje de perforación a=32 mm, ajustable con convertidor de frecuencia

Posición de trabajo pilotada neumáticamente

Lanzadera de transferencia: Sección de correa dentada 900 mm de ancho x 2500 mm de largo

Sección de transporte de retorno: 950 mm de ancho x 4000 mm de largo

Tope neumático

Recorrido horizontal aprox. 2500 mm mediante motor trifásico

Rotación mediante motor trifásico en +/- 90

Estaciones de descarga / extracción automática

Posicionamiento de las piezas del armario mediante encoder

Sistema de protección para la alimentación

Valla de protección de 45 m con 3 puertas de acceso

2 puertas correderas para la alimentación de los transportadores de rodillos del suelo
