Hüttenhölscher - LineDE-BOR-HUT-2012-00001

• Control: Secuencia de funciones controlada por PC bajo Windows 7, TwinCAT

• Dimensiones de la pieza:

  • Longitud: 300-2250 mm

  • Anchura: 350-710 mm

  • Espesor: 16-25 mm

• Estación de taladrado de 2 estaciones:

  • Bastidor base como construcción soldada con superficies atornilladas mecanizadas

  • 2x transportadores de correa dentada V = 1,5 m/sec

  • 2x elevador neumático para transportadores de cinta dentada

  • 2x topes para piezas del armario, amortiguados mediante amortiguadores

  • 2x cilindros de sujeción dobles neumáticos, controlados por husillo de bolas y servomotor, desplazados a la altura lateral (medición de la altura lateral)

  • 2x regla neumática de alineación transversal (control de plausibilidad)

  • 2x unidades de sujeción por vacío en la mesa de la taladradora

  • 2x línea 0 controlable

• Soporte:

  • Soporte desplazable en dirección X mediante servomotor

• 2x engranaje de taladrado (soporte 1):

  • Soporte equipado con 2 unidades (mecanizado desde arriba)

  • Desplazable individualmente en dirección Y mediante servomotor

  • Desplazable individualmente en dirección Z mediante servomotor

  • Engranaje de taladrado a = 32 mm, ajustable con convertidor de frecuencia, portabrocas Ø 10h7 con tornillo prisionero

  • Husillos llamables, 8000 rpm

  • Dos engranajes de taladrado de 16 husillos

• Sierra de ranuras (soporte 1):

  • Unidades de serrado para el corte de ranuras especiales en la pared posterior

  • Unidad de serrado con portaherramientas, control de velocidad mediante convertidor de frecuencia

  • Posición de trabajo pilotada neumáticamente

• 2 husillos de fresado a derecha/izquierda en el canto delantero (soporte 1):

  • Posición de trabajo pilotada neumáticamente

Equipamiento adicional (automatización, manipulación, protección, cintas transportadoras)

• Carga/manipulación:

  • Pórtico de carga de 6 estaciones

  • Robot de pórtico de 2 ejes; ejes Y/Z con servomotores; distancias de desplazamiento: Eje Y 8500 mm, eje Z 1500 mm

  • Travesaño de aspiración con suministro de vacío de cuatro circuitos; generación de vacío mediante eyector

  • Detección de piezas dobles

  • Soportes de pórtico

  • 4 estaciones de apilado

  • 1 estación de reposamanos (alimentación automática/manual)

  • 1 estación de retirada (retirada automática/manual)

• Rango de alimentación lateral:

  • Altura de apilado: máx. 1000 mm (60 piezas) incl. placa protectora

  • Tamaños de la placa protectora:

    • 1380 mm x 780 mm

    • 1220 mm x 720 mm

    • 1120 mm x 620 mm

    • 2290 mm x 620 mm

  • Espesor: 25 mm

  • Espesor: máx. 28 kg

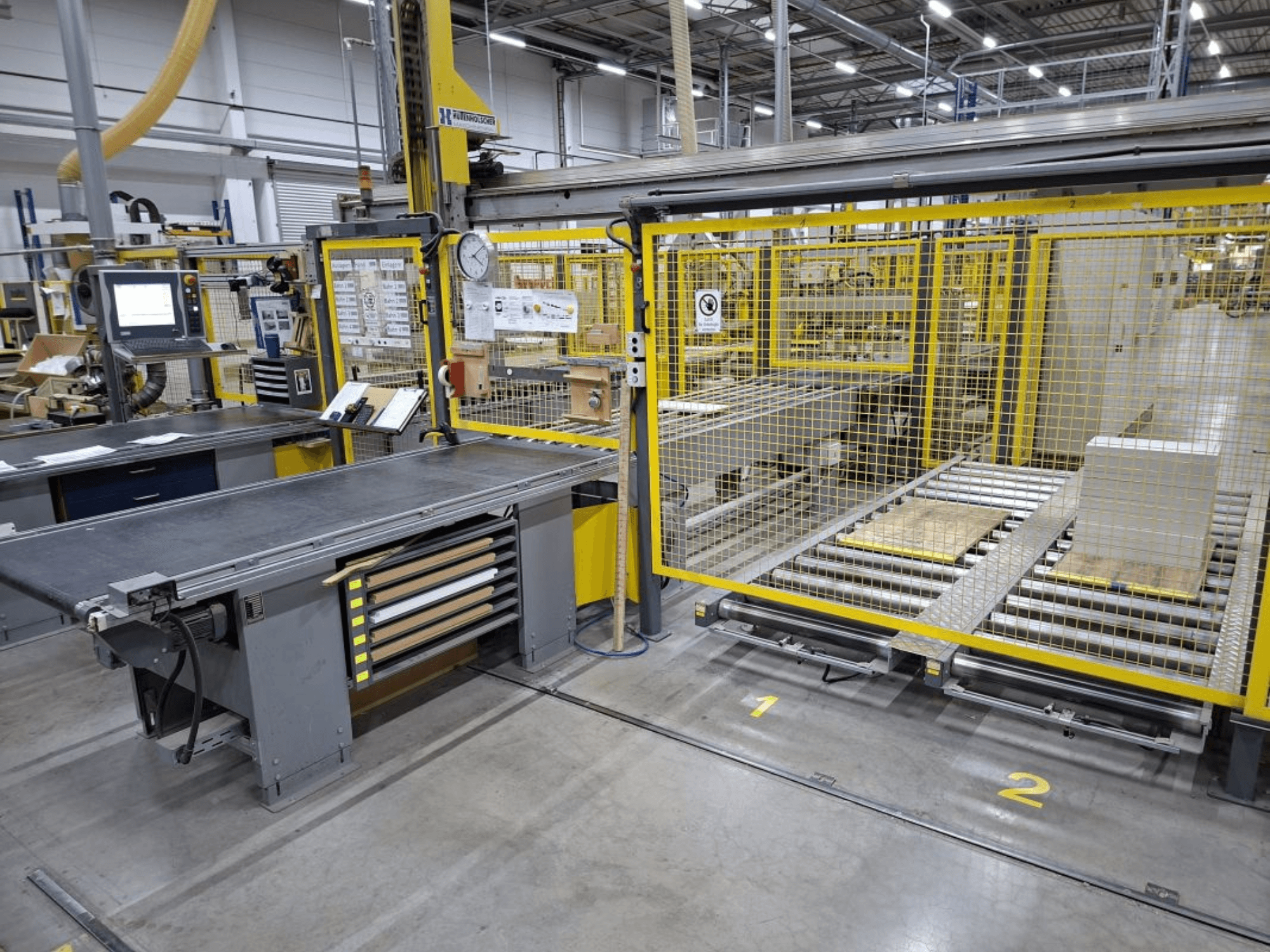

• Transportador de rodillos de suelo / alimentación de pila

  • 4 líneas de transportadores de rodillos, 930 mm de ancho x 3600 mm de largo, AH 300 mm

  • Alimentación/retirada: carro de transferencia transversal manual

• Estaciones de soporte / alimentación automática:

  • Sección de transporte de 950 mm de ancho x 4100 mm de largo; tope lateral integrado

• Alimentación manual:

  • Sección de cinta dentada 900 mm de ancho x 2500 mm de largo

• Lanzadera de transferencia:

  • Sección de cinta dentada 900 mm ancho x 2500 mm largo; carrera horizontal aprox. 2500 mm por motor trifásico

• Retorno:

  • Sección de transporte 950 mm de ancho x 4000 mm de largo; tope neumático

• Unidad giratoria de 90°:

  • Ventosa de vacío; carrera neumática; rotación por motor trifásico en +/- 90

• Estaciones de descarga / extracción automática

  • Transporte 950 mm ancho x 3000 mm largo; posicionamiento de las piezas del armario por encoder

• Extracción manual:

  • Sección de cinta dentada 900 mm ancho x 3000 mm largo

• Sistema de protección para la alimentación

  • Valla de protección de 45 m con 3 puertas de acceso

  • 2 puertas correderas para la alimentación de los transportadores de rodillos del suelo

  • Entrada, solicitud y liberación por acuse de recibo
