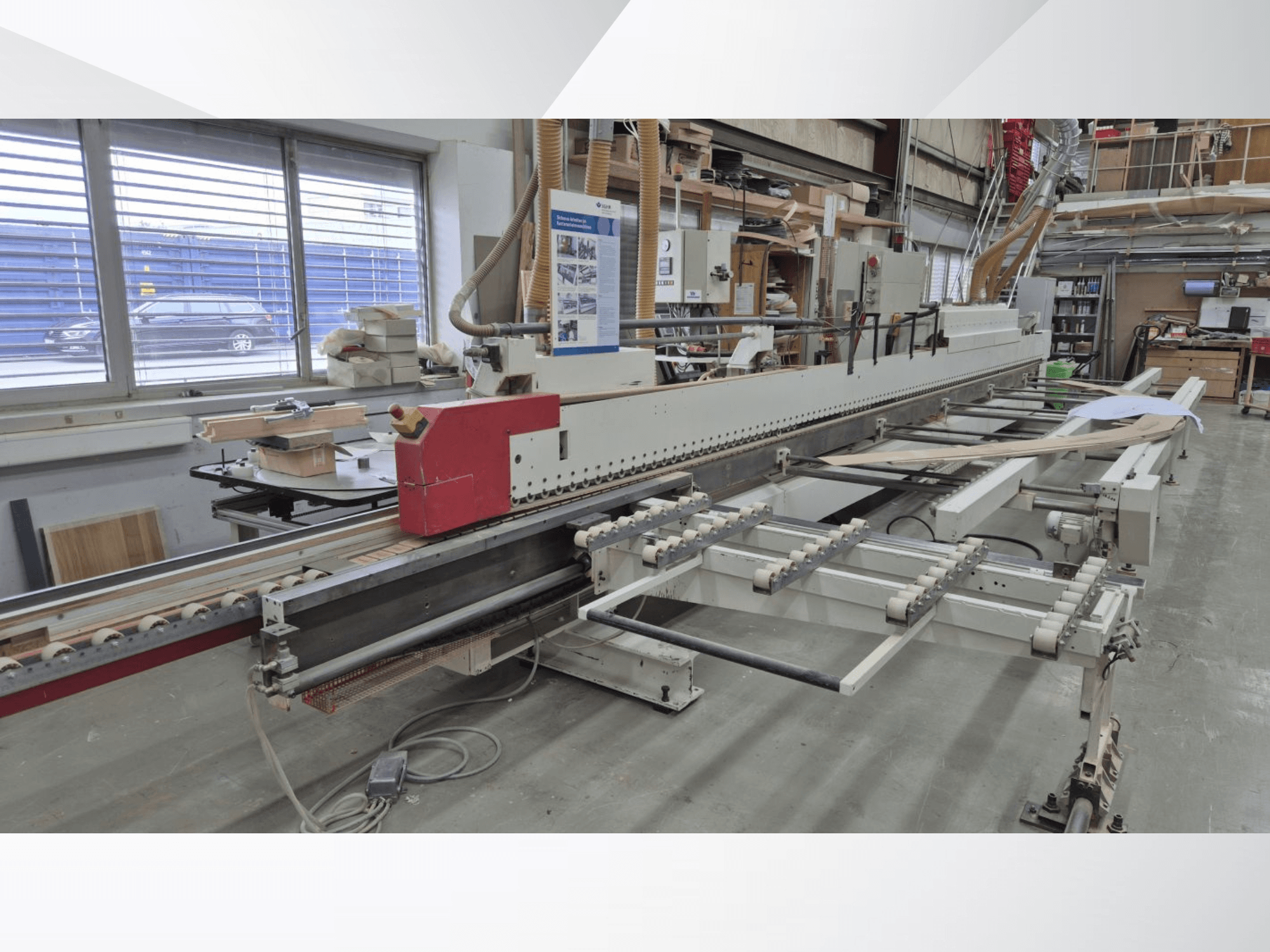

IMA - AVM/K/I/G80/822/S3R3L20DE-EDG-IMA-2003-00001

Potencia del motor del husillo:

1 unidad de prefresado con 2 motores, de 3 kW cada uno

1 unidad de fresado con 2 motores de 1 kW

1 unidad de fresado con 2 motores de 660 W

Rango de velocidad del husillo: 12 000 rpm

Capacidad de calentamiento: 5,0 kW

Máquina de ranurado y canteado de una sola cara de segunda mano

Año de fabricación: 2003

Para fresado, encintado y acabado de ranuras, únicamente en puertas formadas/pre-ranuradas y puertas sin ranura

Máquina con stop fijo a la izquierda

Procesamiento completo en 3 pasadas:

Borde vertical: aprox. 70 mm

Encolado de ranura: aprox. 60 mm

Base de máquina robusta como soporte para las unidades

Accionamiento con velocidad de avance de aprox. 5-25 m/min, regulable mecánicamente de forma continua

Cadena de transporte con placas de plástico, de aprox. 80 mm de ancho, con lubricación central automática

Presión superior ajustable manualmente en altura con correa trapezoidal de 80 mm de ancho

Mesa de entrada

1 guía de entrada horizontal, ajustable manualmente y sin calefacción

1 unidad de pre-fresado controlable, no giratoria, sin seguimiento

Unidad de encolado para el uso opcional de cantos rectos o Softforming, mediante el cambio del dispositivo de aplicación de cola

Material de los cantos:

Tiras: hasta 1,3 mm

Material en bobina: 0,4-3 mm

Tiras de madera maciza: 6 mm

Longitud máxima de las tiras: 2.550 mm

Altura de las tiras: 14-80 mm (dependiendo de la aplicación de cola)

Ajuste lateral manual para la aplicación neumática de cola

Ajuste manual de la altura desde -15 mm hasta +10 mm

1 sistema de aplicación de cola de 0,8 L, altura máxima del canto: 70 mm, canto recto con bloqueo rápido neumático, Chem-Coat, control electrónico de temperatura

1 aplicación de cola termofusible de 0,8 L con cierre rápido, altura máxima del borde de 80 mm, borde blando, Chem-Coat, con control de temperatura y unidad de control para las tiras

1 aplicación automática de cola termofusible Quickmelt

1 cargador doble para material de canto de hasta 3,0 mm de espesor, montable manualmente en el cargador de bobina simple

1 zona de presión para la formación de ranuras, destinada a presionar el material de canto para crear una ranura, con:

una unidad de activación de 15 kW para la reactivación del material de canto para el perfilado del rebaje

una herramienta de perfilado de control neumático para el borde del pliegue inferior

una herramienta de perfilado de control neumático para todo el rebaje

rodillos de presión adicionales para las zonas de los cantos con rebaje

un dispositivo de desplazamiento lateral electroneumático para toda la zona de presión

1 ajuste horizontal con indicador digital mecánico

1 unidad de recorte para 2 motores montada en la presión superior para el recorte de los bordes delantero y trasero/saliente de la tira, para recortar a ras o con chaflán

1 unidad de fresado para 2 motores con seguimiento de altura y seguimiento lateral, para fresado a ras desde abajo y desde arriba, giratoria 30°

1 unidad de fresado para 2 motores con seguimiento de altura y seguimiento lateral, para fresado de precisión desde abajo y desde arriba, giratoria 30°

Nota: Los datos técnicos y las descripciones son copias de la confirmación del pedido en ese momento. La información tiene carácter meramente informativo y no es vinculante
