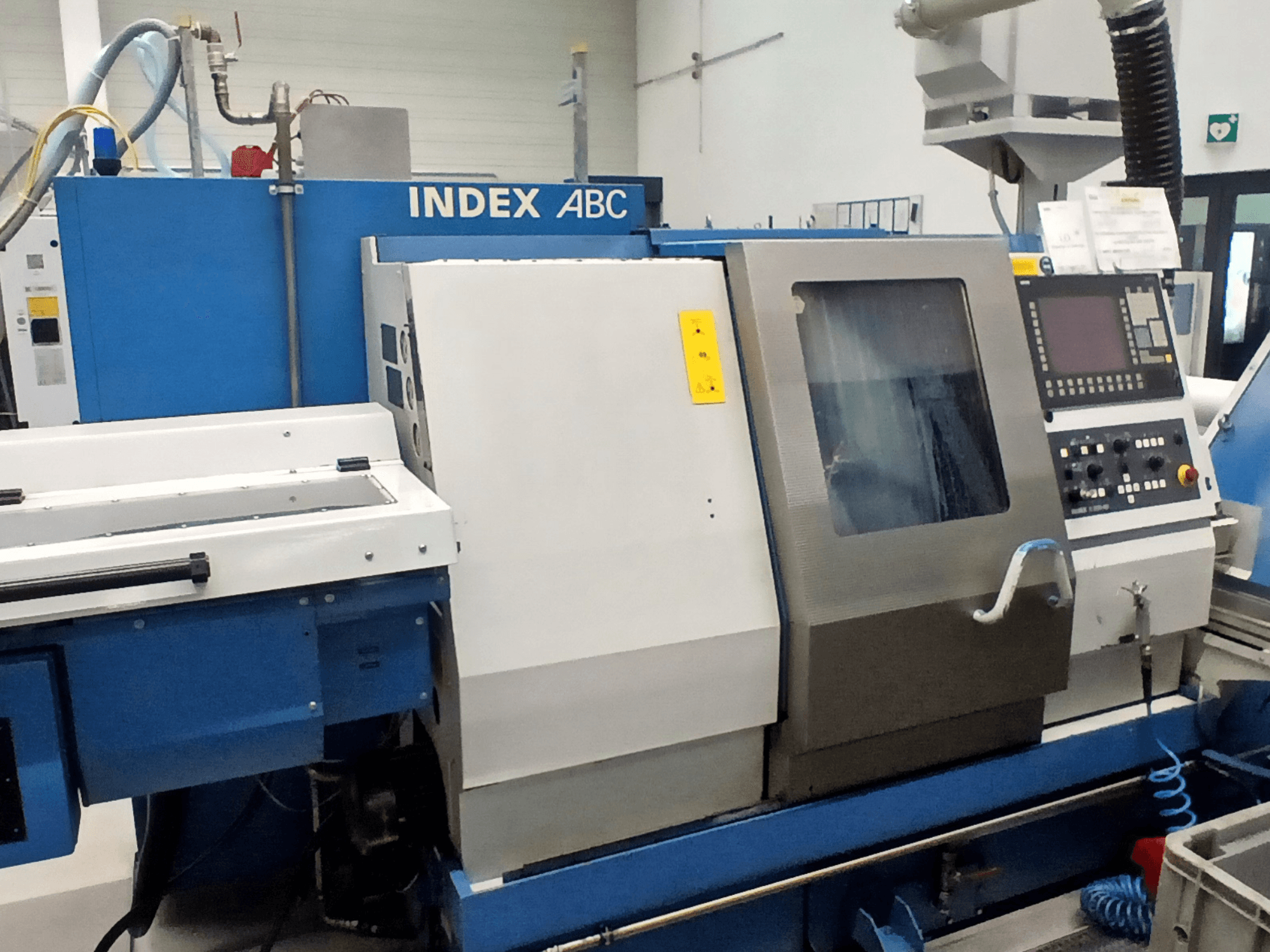

Este torno horizontal de 5 ejes Index ABC se fabricó en 2012. Cuenta con un husillo principal con una velocidad máxima de 6000 rpm y un subhusillo con una velocidad de 4500 rpm. La máquina incluye dos torretas, cada una equipada con ejes X y Z, y un potente accionamiento de herramientas. Si desea obtener capacidades de torneado de alta calidad, considere la máquina Index ABC que tenemos a la venta. Contacte con nosotros para más detalles.
Resumen
- marca: Index
- año: 2012
- MODELO: ABC
- tipo de aplicación: Torneado
- Ubicación: Alemania
- tipo de máquina: Tornos horizontales
- Marca de unidad de control:
Información técnica - Index ABC
Recorrido
- Número de ejes: 5
- Recorrido eje X: 81 mm
- Recorrido eje Z: 80 mm
Especificación Técnica
- Husillo contrapuesto: Sí
- Herramientas accionadas: Sí
- Potencia del husillo: 20 kW
- Velocidad del husillo: 6000 RPM
Información adicional
Husillo principal: D65, interfaz de husillo AD140, ID83, velocidad máxima 6000 rpm; potencia máxima 20 kW al 100% de ciclo de trabajo; eje C; sincronización electrónica entre husillos.
Subhusillo: Interfaz de mandril de 7,5", velocidad máxima 4500 rpm
Mandril: de 3 garras KFN95/3, fuerza de amarre 480 daN, máx. 4000 rpm
Torretas: dos torretas cada una con ejes X y Z; accionamiento de la herramienta en la torreta 6000 rpm, 3,3 kW
Dispositivo de trabajo trasero: sin caña, 5 posiciones de caña
Refrigerante: 80 l/min a 8 bar y 20 l/min a 18 bar; sistema preparado para emulsión; retorno de refrigerante en el extremo del husillo D60 (sin avance de barra)
Mando: INDEX C200-4D basado en Siemens 840D; pantalla a color de 26 cm; roscado sin mandril de compensación; control de herramientas basado en la corriente del motor; gestión interna de herramientas y diálogo de preparación; ciclos de mecanizado ampliados; contador de piezas y control de producción
Datos de alimentación/conexión: 400 V, 50 Hz red TN; carga total conectada 45 kVA; potencia nominal 38 kW; corriente nominal 65 A; protección por fusible máx. 100 A
Cilindro de sujeción hueco hidráulico D65
Equipamiento adicional
Transportador de virutas: cinta articulada, altura de descarga 1250 mm
Alimentador de barras: MBL 65/3700 para altura de husillo 1010 mm; diámetros de barra hasta 65 mm; longitud del alimentador de barras 3700 mm; sistema de canal guía con rodamientos; barras de carga (Ø12 mm y Ø20 mm, longitud 1400 mm); juegos de guías para 14-18 mm, 18-22 mm, 22-65 mm
Dispositivo de descarga de piezas para husillo principal y subhusillo con recogedor de piezas
Preparación para teleservicio (RDSI) con software
Máquina preparada para sistema de aspiración 230 V
Iluminación de la zona de trabajo
Dos unidades de refrigeración del armario eléctrico
Transformador 3 kVA
*Pueden existir diferencias entre los datos mostrados y los reales, esto debe ser confirmado por el representante de ventas.
