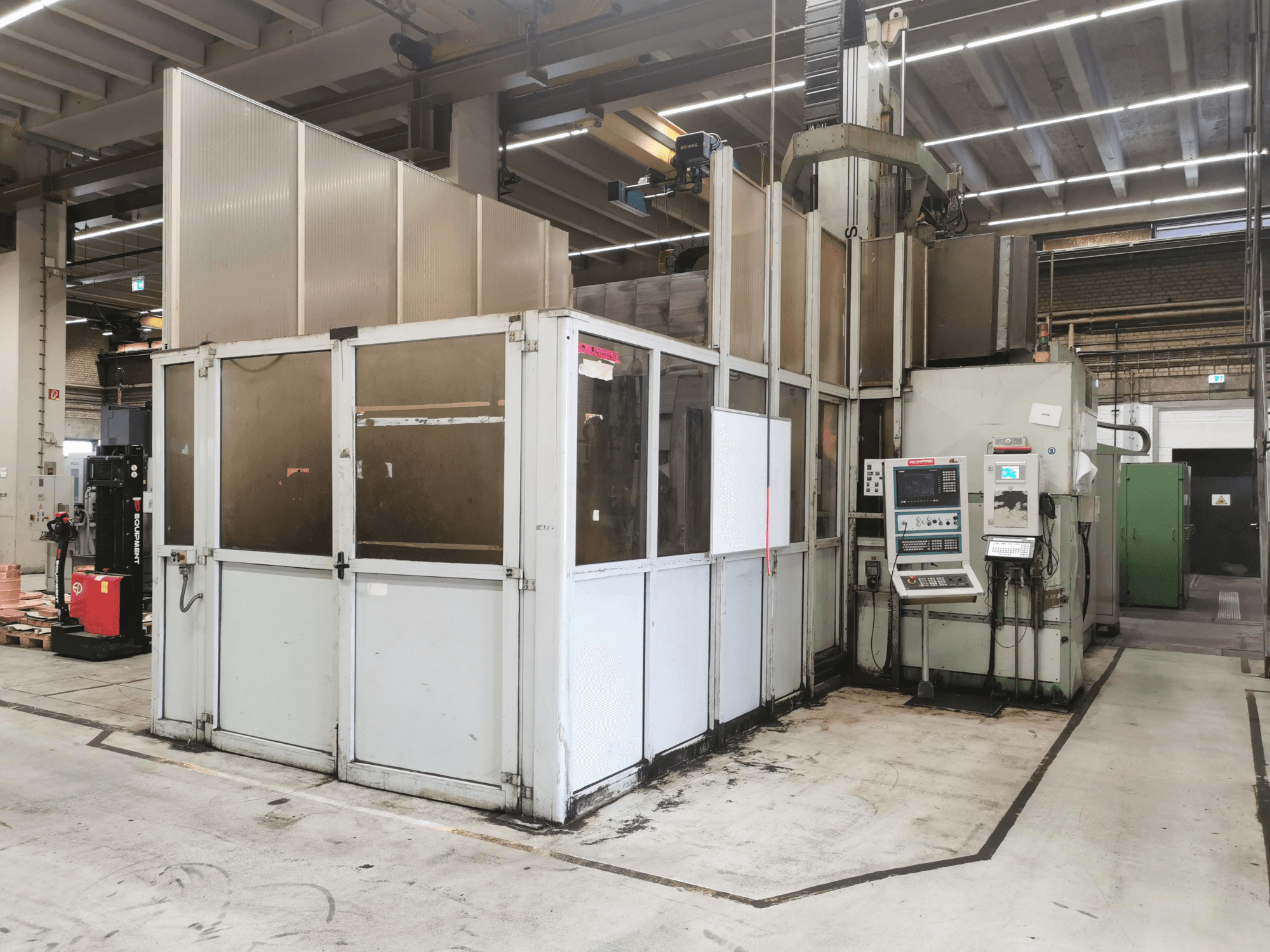

JOBS - Jomach 241DE-MIL-JOB-2007-00001

- Sistema de control: Siemens Sinumerik 840D (versión de software 3.7 MMc 103, control numérico JO'CAM)

- Horas de funcionamiento: 91 055,12 h

- Horas de funcionamiento del husillo: 34 019,20 h

- Recorrido del eje X (longitudinal): 3.400 mm (+ 2.000 mm para los cambiadores de palés)

- Recorrido del eje Y (transversal): 2.500 mm

- Recorrido del eje Z (vertical): 1 250 mm

- Distancia entre columnas: 2.200 mm

- Eje C (cabezal giratorio - primera rotación): ±400°

- Eje A (cabezal giratorio - segunda rotación): 220° (±110°)

- Paso mínimo de posición de los ejes lineales (X-Y-Z): 0,001 mm (0,00004 pulgadas) / 0,0005 mm

- Paso mínimo de posición de los ejes angulares (C-A): 1° (6 000 Nm)

- Velocidad de los ejes lineales (X-Y-Z): de 5 a 16 000 mm/min

- Velocidad de los ejes angulares (C/A): 50 / 30 grados/segundo

- Conicidad del husillo: HSK-A-63

- Velocidad del husillo: 500–4 000 rpm

- Potencia del motor del husillo S6 (S1): 25 kW / 17 kW (15 kW) / 20 kW / 18,5 kW (15 kW) / 47 kW (39 kW)

- Tipo de motor del husillo: Siemens tipo DMR 160.AS.4.FFS

- Punto de pivote del cabezal giratorio: 250 mm

- Dimensiones de la mesa de trabajo: 3.000 x 1.500 mm

- Capacidad de carga de la mesa de trabajo: 12 000 kg

- Dimensiones del palé: 2.500 x 1.500 mm

- Capacidad de carga del palé: 8.000 kg

- Capacidad del almacén de herramientas: 16 / 32 posiciones (tipo cadena)

- Capacidad del rack estático JO'TOOL: de 12 a 360 herramientas

- Suministro eléctrico: de ~70 a 96 kVA

- Alimentación trifásica: 380 V - 50 Hz / 480 V - 60 Hz

- Peso básico de la máquina: 50 000 kg

- Dimensiones de la máquina (superficie de instalación): 11.000 mm x 7.000 mm / 11.200 mm x 6.400 mm

- Bombas de aire comprimido / Depósito de refrigerante: Johnson (material de sellado: Viton)

- Equipamiento y accesorios opcionales: cabezal angular, 2 cabezales de horquilla, cargador de cabezales, 2 cabezales giratorios, vástago con cabezal, vástago sin cabezal, soporte para cabezales 3-A, husillo de recambio completo, todos los motores de los ejes nuevos o reparados en stock, documentación que comprende aprox. 4 carpetas (incluidos manuales, facturas de reparación y un informe de defectos de 2006 disponible)
