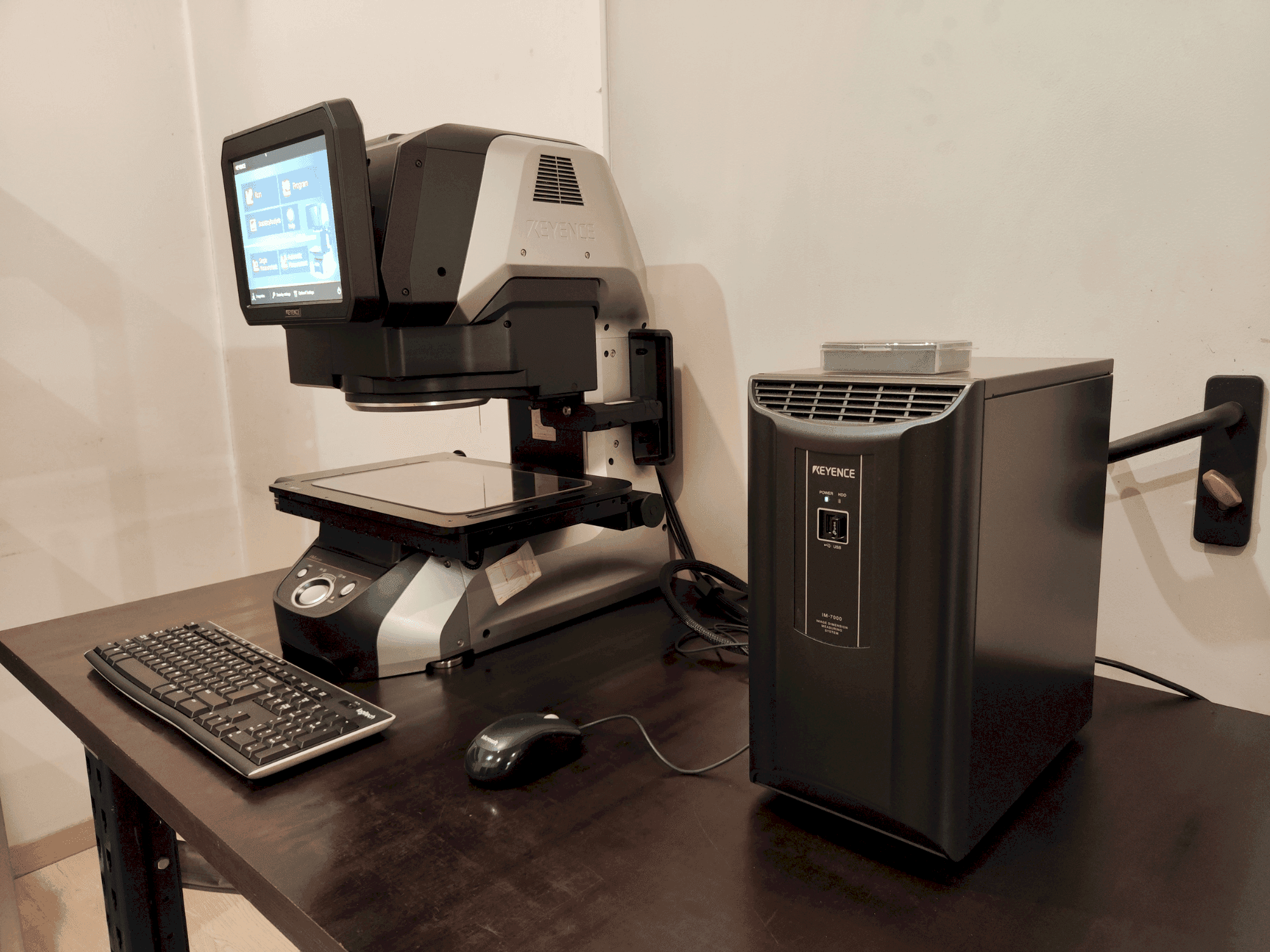

KEYENCE - IM-7030TLV-MEA-KEY-2018-00001

Controlador: IM-7000

Dispositivo de captación de imágenes: 1 CMOS monocromo de 6,6 megapíxeles

Pantalla: Monitor LCD de 10,4" (XGA 1024×768)

Lente receptora de luz: Lente telecéntrica doble

Sistema de iluminación: Transmisivo telecéntrico, luz superior, iluminación multiángulo de cuatro divisiones (motorizada), iluminación de anillo de hendidura (motorizada)

Modos de medición: Gran campo, Alta precisión

Área de medición de campo amplio: 300 × 200 mm (cuadrilátero R50)

Área de medición de alta precisión: 225 × 125 mm

Unidad mínima de visualización 0,1 µm

Precisión de medición (campo amplio, sin movimiento de la platina) ±1 µm

Precisión de medición (alta precisión, sin movimiento de la platina) ±0,5 µm

Precisión de medición (campo amplio, con movimiento de la platina): ±2 µm

Precisión de medición (alta precisión, con movimiento de la platina): ±1,5 µm

Precisión de medición enlazada: ±(7 + 0,02L) µm (campo amplio), ±(4 + 0,02L) µm (alta precisión)

Área medible (XY, platina) 90 × 90 mm

Profundidad máxima de medición: 30 mm

Diámetro de la sonda luminosa: 3 mm

Fuerza de medición: 0,015 N (sonda luminosa), 0,3 N (medición de altura)

Precisión de repetición: ±2 µm

Rango de medición (Z): 0-75 mm

Precisión de la posición de medición (XY): ±0,2 mm

Unidad mínima de visualización (altura) 1 µm

Área medible (XY) modo de campo amplio: 145 × 95 mm

Área medible (XY) modo de alta precisión: 107,5 × 95 mm

Platina XY: Motorizada, rango de movimiento 200 × 100 mm, carga máxima 5 kg

Platina Z: Motorizada, rango de movimiento 75 mm

Entrada remota externa: Entrada sin tensión (contacto/estado sólido)

Salida externa: PhotoMOS, OK/NG/FAIL/MEAS, carga nominal 24 VDC, 0,5 A

Interfaz: LAN RJ-45 (10/100/1000BASE-T), USB 2.0 Serie A (6 puertos)

Almacenamiento de registros: DISCO DURO 500 GB

Temperatura ambiente: +10 a +35°C

Humedad relativa: 20-80% HR (sin condensación)

Grado de contaminación: 2

Categoría de sobretensión: II

Tensión de alimentación: 100-240 V, 50/60 Hz

Peso del cabezal 31 kg

Peso del controlador: ~8 kg
