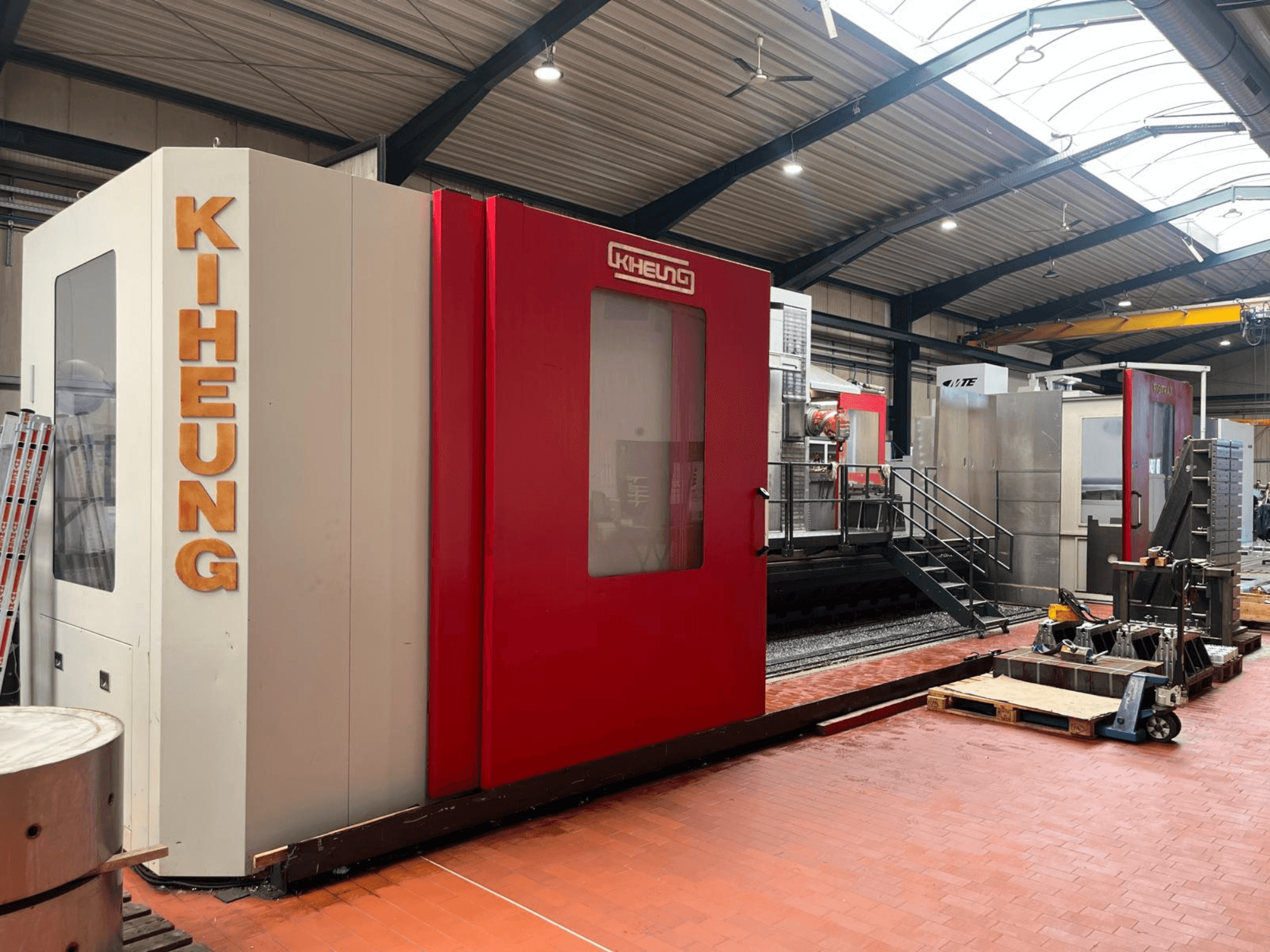

KIHEUNG - RIGITRAX X 8000DE-MIL-KIH-2011-00001

- Ordenador principal: MC 422 C con las opciones de software 1 y 2

- Longitud de la mesa: 9950 mm

- Anchura de la mesa: 1150 mm

- Superficie de ranuras en T: 9 x 22 / 10 x 22 unidades x mm

- Distancia entre ranuras en T: 125 mm

- Superficie frontal de las ranuras en T: 2 x 22 mm

- Carga máxima de la mesa: 3500 kg/m²

- Velocidad de avance (los 3 ejes): 10 000 mm/min

- Desplazamiento rápido (ejes X, Y, Z): 16 000 mm/min

- Par de avance del eje X: 70 Nm

- Par de avance del eje Y: 27 Nm

- Par de avance del eje Z: 50 Nm

- Conicidad del husillo: ISO 50, DIN 69871

- Rango de velocidad del husillo (2 niveles):

- 1.º nivel: 0 - 1000 U/min

- 2.º nivel: 1001 - 4000 rpm

- Potencia del motor del husillo principal (100 % / 60 %): 28 / 38 kW (motor del husillo principal SIEMENS)

- Accionamientos de los ejes: accionamientos de CA SIEMENS

- Volumen del depósito de refrigerante: 500 l (sin refrigeración a través del husillo) / 1500 l (con refrigeración a través del husillo - 2 bombas)

- Sistema de medición lineal: escalas HEIDENHAIN con sistema de aire comprimido DA 300

- Caja de cambios del husillo: reductor ZF, 2 velocidades (1-1000 / 1001-4000 rpm), refrigerado

- Cabezal de fresado: cabezal de fresado automático universal A 4 Plus, sistema «HURON», refrigerado, birrotacional 2,5° x 2,5°, posicionamiento programable y automático en incrementos de 2,5° en los planos de 45° y 90° (preparación para 5 ejes simultáneos / indexación)

- Cambiador de herramientas: sistema de cadena vertical/horizontal de 40 posiciones, accionado por servomotor, control mediante encoder HEIDENHAIN

- Refrigeración a través del husillo (CTS / IKZ): sistema de refrigeración de alto rendimiento de 16 bar con filtro de papel (unión rotativa DEUBLIN, 16 bar para el husillo, 8 bar para las 6 boquillas de refrigerante en la punta del husillo)

- Depósitos de refrigerante: 2 depósitos (depósito limpio de 1200 l y depósito preliminar de 500 l) con sistema de filtrado de banda de papel (ancho del papel de 500 mm, finura de filtración de 10 micras)

- Transportador de virutas: transportador de cinta ancha con bisagras X 8000 en la parte trasera, descarga elevada

- Preparación para medición: Preparada para el palpador de pieza TS 220 y el palpador de herramienta TT 140

- Características adicionales: contrapeso hidráulico en el eje Z, orientación del husillo para roscado rígido, PLC preparado para un 4.º eje, unidad automática de soplado de conos (cabezales A2 + A4), lubricación centralizada automática, volante electrónico portátil HEIDENHAIN HR-410, interfaz Ethernet, apagado automático

- Carcasa de la máquina: Carcasa parcial con 2 puertas frontales para los modelos X 4000 o 4 puertas frontales para los modelos X 6000 - X 8000

- Acabado de pintura: Gris claro RAL 7035, rojo carmín RAL 3002
