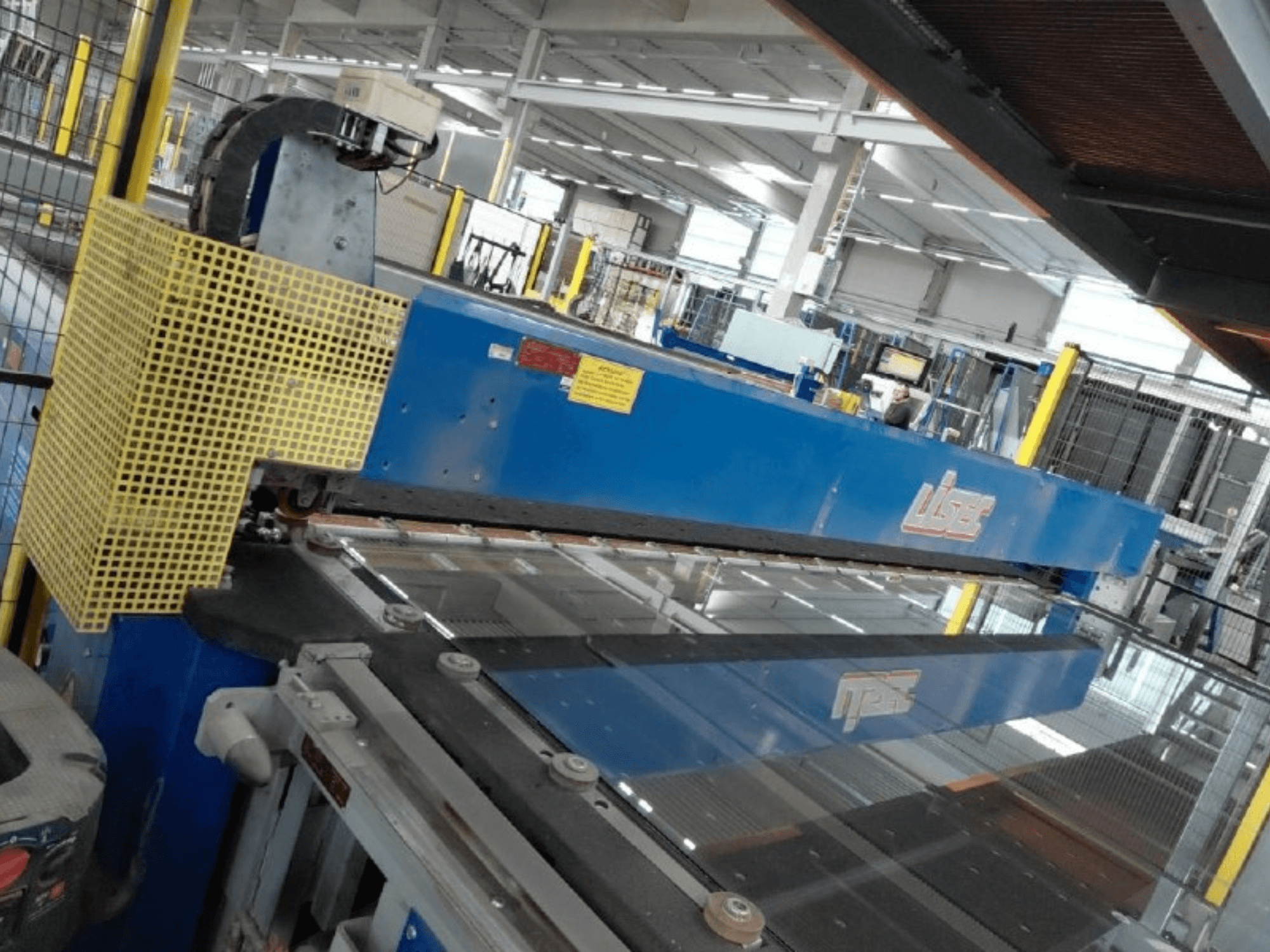

LISEC - Combined VSG & Float Glass Cutting LineDE-OTH-LIS-2009-00001

- Configuración de la planta: Línea combinada de corte automático de vidrio flotado y vidrio de seguridad laminado (VSG) con módulos de separación, transporte y recorte

- Fabricante del sistema: LISEC Austria GmbH / LISEC Maschinenbau GmbH

- Años de fabricación (integración de la línea): 2009 y 2016 (instalación mixta)

- Estado operativo: Actualmente instalada y en funcionamiento en producción activa (posibilidad de inspección «llave en mano»)

- Tensión de red estándar: 400 V / 50 Hz (3/N/PE~ 400 V, control: 24 V CA/CC)

- Aire comprimido de funcionamiento: 6,00 – 8,00 bar

- Peso total acumulado instalado: > 28 400 kg

DESGLOSE DE MÓDULOS Y ESPECIFICACIONES INDIVIDUALES:

1. Sección de procesamiento de VSG (vidrio de seguridad laminado):

- Pos. 01: LISEC PTV-60/30RE (año de fabricación: 2009)

* Tipo: Máquina cortadora de vidrio laminado (Verbundglasschneidanlage)

* Peso: 5.640 kg | Alimentación eléctrica: 400 V / 50 Hz

- Pos. 02: LISEC VZ Línea 2 (Año de fabricación: N/A)

* Tipo: Unidad de montaje / sección de conexión de la línea

- Pos. 03: LISEC LKT-45/45TS (año de fabricación: 2009)

* Tipo: Mesa de procesamiento / de apoyo con colchón de aire

* Peso: 3.200 kg | Potencia conectada: 61,28 kVA | Aire: 8,00 bar

- Pos. 04: LISEC VB-33 (año de fabricación: 2009)

* Tipo: Subconjunto de la línea de vidrio laminado

* Peso: 2.200 kg | Potencia conectada: 17,00 kVA | Presión de aire: 6,00 bar

- Pos. 05: LISEC FASV-33 (Año de fabricación: 2016)

* Tipo: Cortadora/retiradora automática de película de PVB sobresaliente

* Peso: Sin especificar | Potencia conectada: 0,83 kVA | Presión de aire: 6,00 bar

- Pos. 06: LISEC VB-33 (año de fabricación: 2016)

* Tipo: Máquina cortadora de vidrio laminado

* Peso: 2.200 kg | Potencia conectada: 18,83 kVA | Presión de aire: 6,00 bar | Carga máxima: 43 kg/m²

- Pos. 07: LISEC AL-32/33N (año de fabricación: 2016)

* Tipo: Sección de localización y posicionamiento de separadores de vidrio

* Peso: 1.830 kg | Potencia conectada: 25,88 kVA | Aire: 6,00 bar

- Pos. 08: LISEC BTA-20/26 (Año de fabricación: 2016)

* Tipo: Transportador de cinta horizontal

* Peso: 1.020 kg | Potencia conectada: 6,08 kVA | Presión de aire: 6,00 bar | Carga máxima: 50 kg/m²

2. Sección de procesamiento y transferencia de vidrio flotado:

- Pos. 09: LISEC BTA-20/26 (año de fabricación: 2016)

* Tipo: Cinta transportadora horizontal

* Peso: 1.020 kg | Potencia conectada: 6,08 kVA | Presión de aire: 6,00 bar

- Pos. 10: LISEC BTA-40/26 (Año de fabricación: N/A)

* Tipo: Mesa de transporte/soporte horizontal

* Peso: Sin especificar | Características eléctricas: Sin especificar

- Pos. 11: LISEC BTA-20/26 (Año de fabricación: 2016)

* Tipo: Cinta transportadora horizontal

* Peso: 1.020 kg | Potencia conectada: 9,05 kVA | Presión de aire: 6,00 bar

- Pos. 12: LISEC BTS-37/33 (Año de fabricación: 2016)

* Tipo: Mesa de separación manual con barras de separación integradas

* Peso: 1.543 kg | Potencia conectada: 15,75 kVA | Aire: 6,00 bar

- Pos. 13: LISEC LKT-10/33 (año de fabricación: 2016)

* Tipo: Mesa de transferencia horizontal con colchón de aire

* Peso: 250 kg | Potencia conectada: 4,50 kVA | Presión de aire: 6,00 bar | Carga máxima: 33 kg/m²

- Pos. 14: LISEC BTA-40/26 (año de fabricación: 2009)

* Tipo: Unidad transportadora de cinta horizontal

* Peso: 1 154 kg | Potencia conectada: 2,30 kVA | Presión de aire: 8,00 bar | Carga máxima: 50 kg/m²

- Pos. 15: LISEC TBY-26/12 (año de fabricación: 2009)

* Tipo: Módulo de transporte intermedio

* Peso: 255 kg | Potencia conectada: 0,00 kVA | Presión de aire: 6,00 bar

- Pos. 16: LISEC RWF-33/25 (año de fabricación: 2009)

* Tipo: Conjunto de transferencia de rodillos/cinta

* Peso: 975 kg | Potencia conectada: 4,59 kVA | Presión de aire: 8,00 bar

- Pos. 17: LISEC BTA-30/33 (año de fabricación: 2009)

* Tipo: Mesa de transporte horizontal por cinta

* Peso: 980 kg | Potencia conectada: 2,30 kVA | Presión de aire: 8,00 bar

- Pos. 18: LISEC RBA-25 (año de fabricación: 2009)

* Tipo: Subconjunto de alineación y manipulación de la línea flotante

* Peso: 820 kg | Potencia conectada: 1,46 kVA | Presión de aire: 8,00 bar

- Pos. 19: LISEC TBX-33/12 (año de fabricación: 2009)

* Tipo: Conjunto de transporte y elevación por cinta

* Peso: 290 kg | Potencia conectada: 0,00 kVA | Aire: 8,00 bar

- Pos. 20: LISEC BTA-60/33 (año de fabricación: 2009)

* Tipo: Mesa transportadora horizontal de alta capacidad

* Peso: 1.560 kg | Potencia conectada: 18,22 kVA | Aire: 0,00 bar

- Pos. 21: LISEC ARS-33 (año de fabricación: 2009)

* Tipo: Plataforma multidireccional de transferencia y posicionamiento por bolas

* Peso: 580 kg | Potencia conectada: Sin especificar | Presión de aire: 8,00 bar

- Pos. 22: LISEC ESL-60/30RS (año de fabricación: 2009)

* Tipo: Puente y mesa automáticos de corte CNC de vidrio flotado

* Peso: 6.380 kg | Potencia conectada: 14,90 kVA | Presión de aire: 8,00 bar | Corriente a plena carga: 21,50 A
