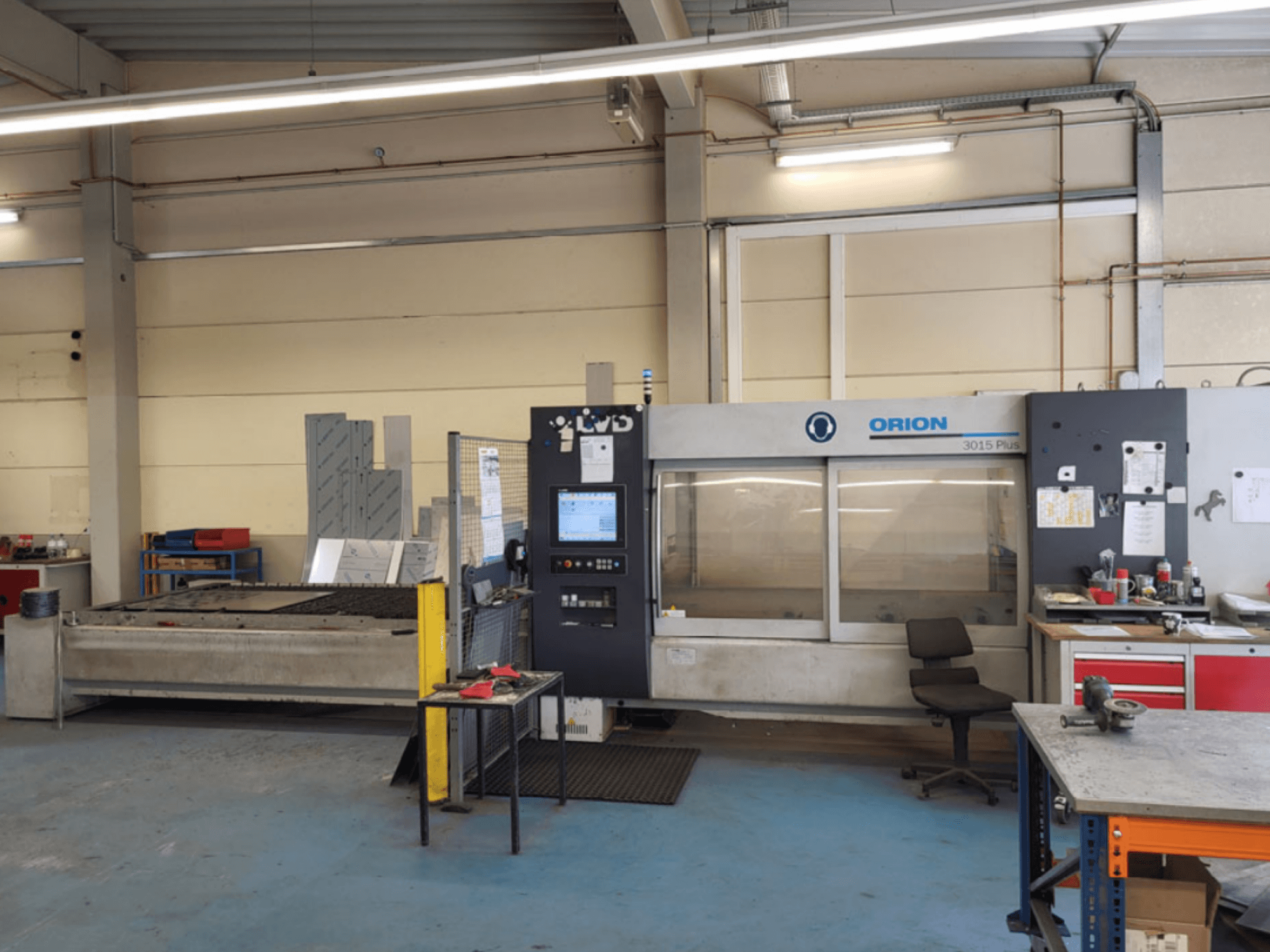

LVD - Orion 3015 PlusDE-CUT-LVD-2014-00002

• Tamaño máximo de la hoja: 3000 × 1500 mm

• Peso máximo de la hoja: 570 kg

• Velocidad de posicionamiento máx:

  • Ejes X/Y 100 m/min

  • Eje Z: 15 m/min

• Repetibilidad: ±0,025 mm

• Precisión de posicionamiento: ±0,05 mm/m

• Láser:

  • Tipo: Fanuc de CO₂ excitado por HF

  • Potencia: 2500 W (±2%)

  • Rango de potencia: 100-2500 W

  • Estabilidad de salida: ±1

  • Longitud de onda: 10,6 µm

  • Frecuencia de impulsos: 5 Hz-33 kHz

  • Consumo de gas láser: 10 l/h

  • Refrigeración: Sistema de agua de circuito cerrado

• Capacidad de corte del material (2500 W)

  • Acero: 16 mm

  • Acero inoxidable (N₂): 10 mm

  • Aluminio: 6 mm

Equipamiento adicional

• Sistema automático de carga y descarga:

  • Tamaño máximo de la chapa: 3050 × 1525 × 12 mm

  • Peso máximo de la pila: 2500 kg

  • Altura máxima de la pila: 100 mm

  • Espacio ocupado (incluido el cargador automático): 8900 × 6600 × 3700 mm

• Torre compacta:

  • Tamaño máximo de hoja: 3050 × 1525 × 16 mm (o 2550 × 1525 × 20 mm)

  • Tamaño mínimo de hoja: 1000 × 1000 mm

  • Peso máximo del palé: 3000 kg

  • Altura máxima del palé: 240 mm (palé incluido)

  • Espacio ocupado: 8850 × 7200 mm

  • Opciones de altura de torre:

    • 4 palets 4100 mm

    • 6 palets: 4940 mm

    • 10 palets: 6620 mm

Nota: "Tamaño mínimo de hoja: 1000 × 1000 m" en la fuente parece ser un error tipográfico; aquí se indica como mm.
