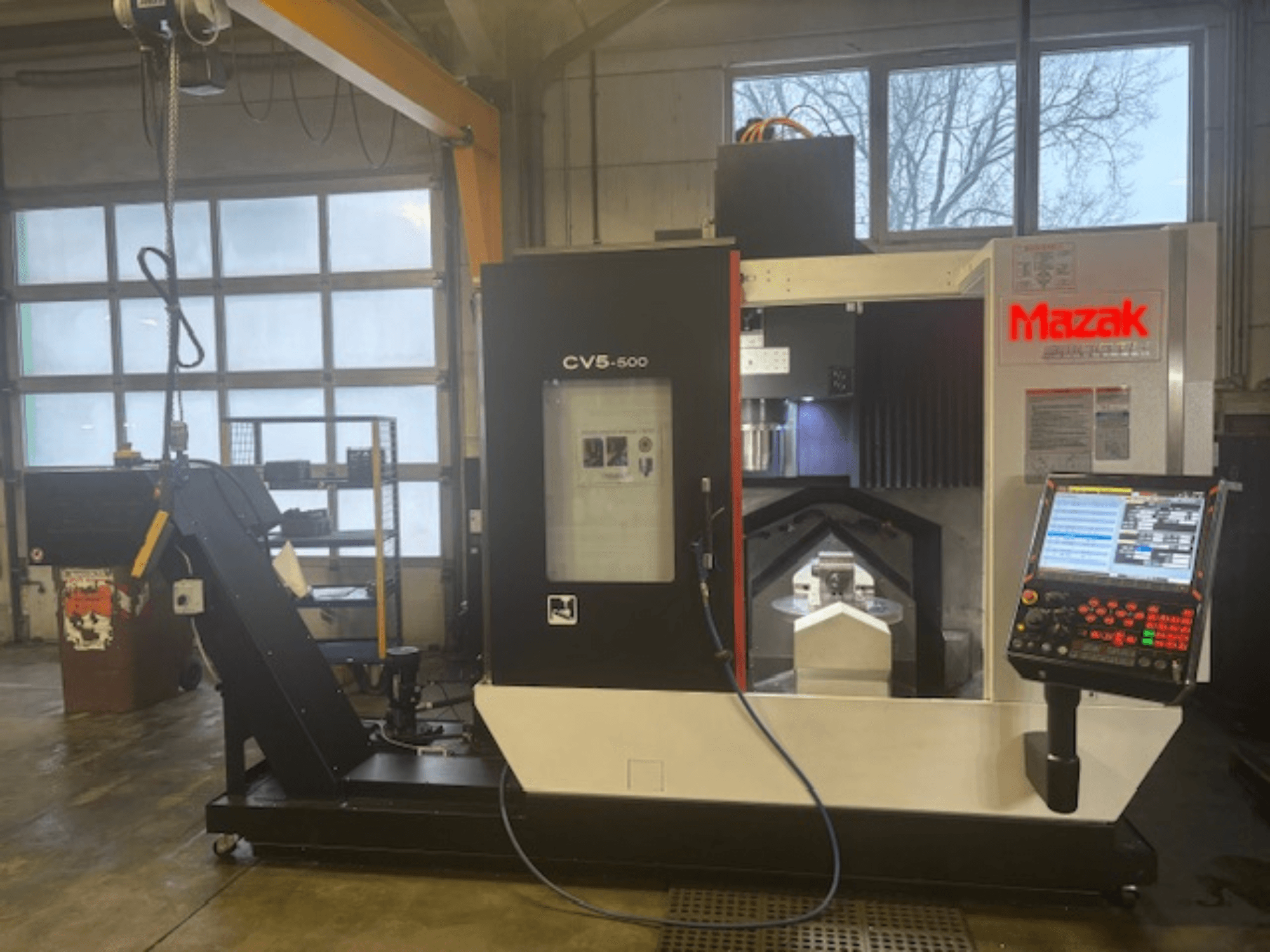

Mazak - CV5-500DE-MIL-MAZ-2023-00001

• Carga eléctrica

  • Potencia aparente (40% de servicio) 45,5 kVA

  • Potencia aparente permanente: 43,4 kVA

  • Conexión eléctrica: CA trifásica 380/400/415/440/460/480 V ±10%; 50/60 Hz ±1 Hz

• Neumática

  • Presión: 5-9 bar

  • Caudal: 26 l/min

  • Soplado de aire a través del husillo 345 l/min

• Husillo

  • Nariz del husillo: Conicidad pronunciada 40

  • Etapas de engranaje: 2 etapas (eléctrico)

  • Potencia nominal (motor AC inverter): 18,5 kW (10% servicio), 15,0 kW (25%), 11,0 kW (40% y continuo)

  • Par máximo: 119,4 Nm (10%), 95,5 Nm (25%), 70,0 Nm (40%); continuo 57,3 Nm

• Ejes, avances, rápidos

  • Número de ejes de funcionamiento simultáneo 5

  • Avance rápido X/Y/Z: 36 m/min

  • Avance rápido B/C: 30 min-¹

  • Velocidades de avance X/Y/Z: 36.000 mm/min

• Mesa

  • Diámetro: 500 mm

  • Agujeros roscados M16 × 2

  • Taladro de referencia Ø50 mm H6 (+0,016 / -0,000 mm)

• Capacidad de la pieza

  • Diámetro máximo: 500 mm

  • Altura máxima: 320 mm

• Recorridos / Área de trabajo

  • Eje B giratorio/indexable: 220° (±110°), 0,0001

  • Giro del eje C 360°

  • Distancia punta husillo - tablero (horizontal): 50-520 mm

  • Distancia nariz del husillo - centro de la mesa (vertical): 95-565 mm

• Cambiador automático de herramientas

  • Posiciones de herramienta: 30 (almacén opcional: 48)

  • Selección: Aleatoria, camino más corto

  • Portaherramientas: MAS BT 40 o SK 40

  • Perno de tracción: Yamagaxi tipo ANSI

  • Diámetro máx. de herramienta: 80 mm (adyacente ocupado) / 125 mm (adyacente libre)

  • Longitud máxima de la herramienta: 300 mm

  • Tiempo de cambio de herramienta (viruta a viruta): 4.60 s

• Capacidades del depósito

  • Lubricación de guías/tornillos de bolas: 1.80 l

  • Aceite hidráulico: 5,0 l

  • Refrigerante del husillo 26.0 l

  • Opción 18.000 min-¹ Refrigerante del husillo (depósito de aceite): 60 l

  • Capacidad total del depósito: 320,0 l

Equipamiento adicional

• Paquete de supervisión/detección

  • Entradas analógicas: 4 × 0-10 V

  • Entradas digitales: 8

  • ACC-SENSOR.1EJE.10M: Acelerómetro de 1 eje con cable de 10 m

  • Sensor de potencia activo (Dimensiones: 8105 × H85 mm)

  • Toolscope IP para carril DIN Rev.4

  • Funcionalidad de PC industrial en el armario de control

  • Comunicación y control mediante HMI

  • PM: Monitorización de herramientas y procesos

  • Detección de rotura de herramienta

  • Límite de desgaste con autoaprendizaje

  • Bandas de tolerancia fijas y dinámicas

  • Estrategia de supervisión del rendimiento del proceso

  • Supervisión de colisiones con todos los Goliog

  • Montaje en carril DIN en el armario de control

  • Dimensiones: 812 × H90 × P62 mm

  • Documentación incluida Toolscope

• Transportador de virutas (referencia de dimensiones proporcionada: anchura de la máquina 3.365 mm incluido el transportador de virutas)
