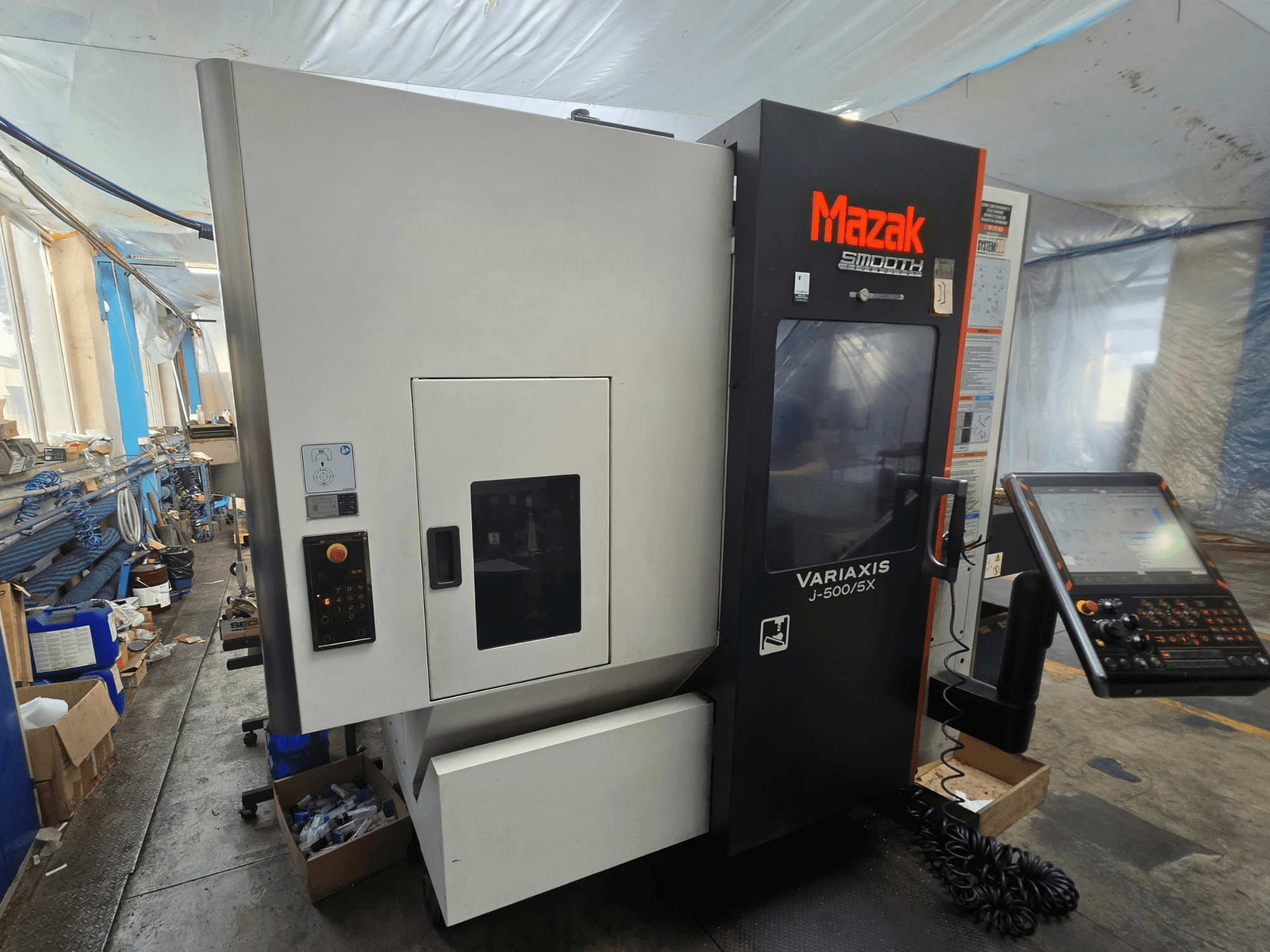

Mazak - VARIAXIS J-500/5XPL-MIL-MAZ-2018-00001

• Tiempo de corte («solo corte»): 14 396 h 54 min

• Capacidad de trabajo y recorridos

  • Diámetro máximo de la pieza: 500 mm; altura: 350 mm

  • Inclinación del eje A: de -120° a +30°; rotación del eje C: ±360°

  • Incremento de indexación de los ejes A/C: 0,0001°

  • Desplazamiento rápido X/Y/Z: 30 000 mm/min

  • Avance máximo de corte en X/Y/Z: 30 000 mm/min

  • Tiempo de indexación del eje A: 0,6 s por cada 90°

  • Tiempo de indexación del eje C: 0,55 s por cada 90° / 1,05 s por cada 180°

  • Guías: Guías lineales de rodillos

• Mesa y holguras

  • Mesa basculante/giratoria con ejes A y C

  • Dimensiones de la mesa: 500 × 400 mm

  • Mesa con ranuras en T (según se especifique en la configuración final)

  • Distancia entre la punta del husillo y la superficie de la mesa, con la mesa en posición horizontal: 50–560 mm

  • Distancia desde la punta del husillo hasta la mesa, con la mesa en posición vertical: 40–550 mm

• Husillo

  • Refrigerador del husillo; depósito de aceite de refrigeración del husillo: 16 L

  • Orientación programable del husillo en incrementos de 1°

• Cambiador de herramientas y almacén

  • ATC con función de recuperación; pantalla digital del almacén; panel de control externo del almacén

  • Selección de herramientas: direcciones fijas en el almacén con selección automática de la ruta más corta

  • Longitud máxima de la herramienta: 300 mm

  • Diámetro máximo de la herramienta con herramientas adyacentes: 90 mm; con compartimentos adyacentes vacíos: 130 mm

  • Tiempo de pieza a pieza: 6,20 s

• Medición y palpado

  • Medición automática de la longitud de la herramienta y detección de rotura de herramienta

  • Función de medición automática de la longitud de la herramienta G37

  • Sistema de posicionamiento absoluto

  • Sistema MAZA-CHECK

  • Preparación para el palpador de piezas RMP600

• Gestión del refrigerante y de la temperatura

  • Refrigerante de alta presión a través de la herramienta (~15 kgf/cm² ≈ 14,7 bar), caudal ~35 L/min

  • Depósito de refrigerante: 300 L

  • Sistema de lavado con refrigerante

  • Refrigeración de los husillos de bolas de los ejes X/Y/Z

• Control y software

  • Programación conversacional MAZATROL y EIA/ISO; control simultáneo de 5 ejes en EIA/ISO

  • Constante de pendiente G00; Reinicio suave; Plano de mecanizado inclinado; Avance inverso en el tiempo

  • Desplazamientos de trabajo ampliados: 300 pares; macros variables: 600 variables

  • Programación en coordenadas polares; ciclo de mecanizado «Tornado»

  • Mecanizado y suavizado de alta velocidad; Compensación geométrica para ejes rotativos

  • Control de esquinas sin fisuras; control de aceleración variable

  • Interfaces: USB, LAN, tarjeta de memoria SD

• Seguridad, carcasa y conformidad

  • Recinto que cubre toda el área de trabajo con cubierta superior

  • Puerta de acceso para el operario con enclavamiento; iluminación del área de trabajo

  • Escudo de seguridad inteligente (ISS)

  • Marcado CE

• Ayudas a la automatización y al funcionamiento

  • Encendido y apagado automáticos de la máquina y precalentamiento

Equipamiento adicional

• Transportador de virutas con cinta articulada en el lado derecho para el mecanizado de acero

• Transformador de potencia para el mercado europeo

• Kit de instalación de la máquina

• Manuales y etiquetas de seguridad en polaco
