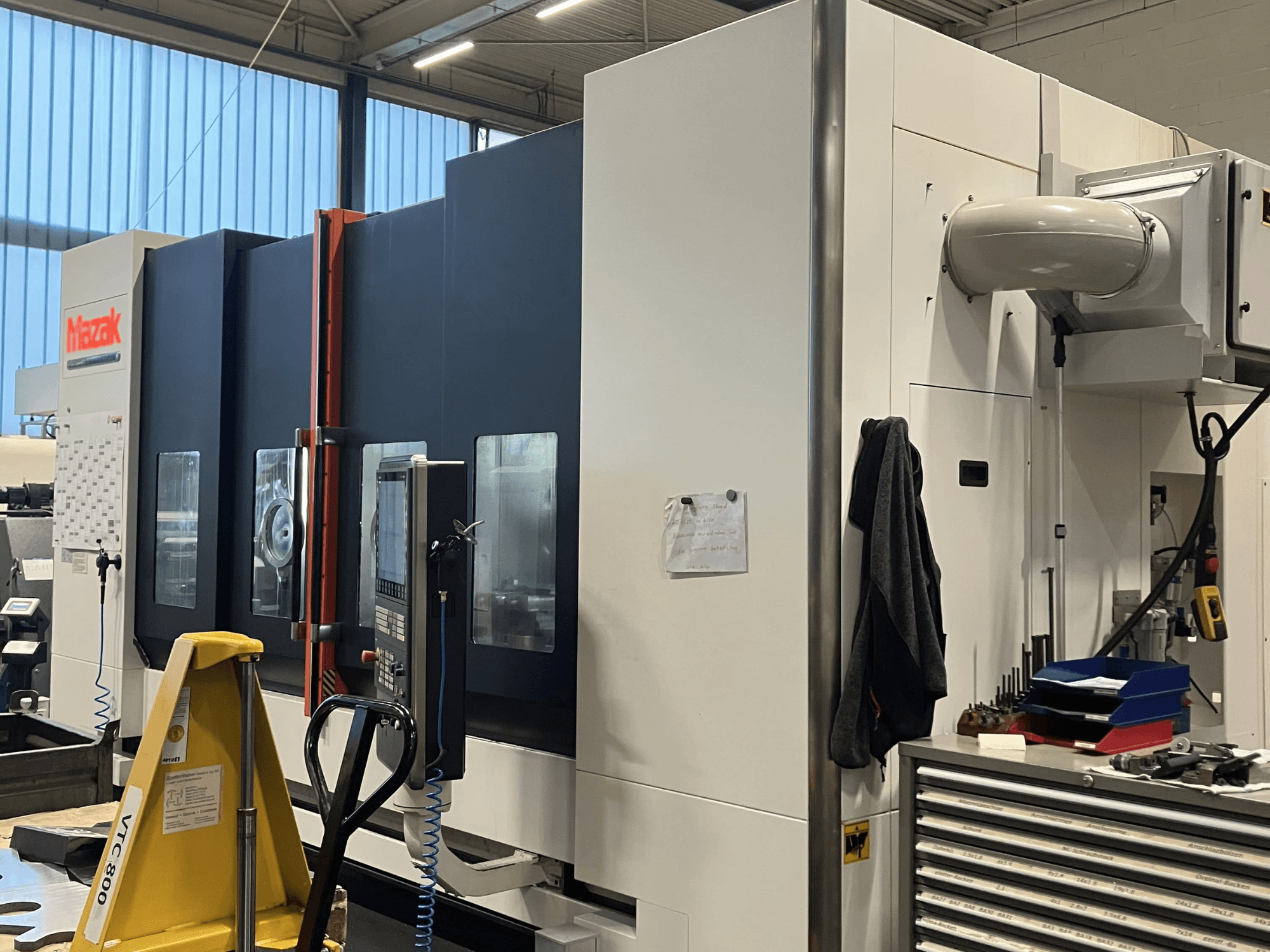

Mazak - VTC 800/30 SRDE-MIL-MAZ-2016-00002

• Viajes

  • Tamaño de la mesa: 3.500 x 820 mm

  • Eje B +110 grados

  • Distancia mín. entre la punta del husillo y el tablero de la mesa 140 mm

  • Distancia máx. entre la punta del husillo y la mesa 860 mm

• Husillo de trabajo

  • Portaherramientas de cono inclinado (cono de 40° no incluido al pedir 155 herramientas HSK)

  • Velocidades de avance

  • Velocidad de avance rápido X/Y/Z: 50 m/min

• Mesa de trabajo

  • Ancho de la ranura en T: 18 mm

  • Número de ranuras en T: 7

  • Distancia entre ranuras en T: 100 mm

  • Altura de la mesa desde el suelo: 870 mm

• Cambiador de herramientas

  • Posiciones de herramienta: 30 (estándar) / 48 (opcional)

  • Selección de herramienta: camino más corto

  • Mango de la herramienta: conicidad de 40

  • Con posiciones adyacentes ocupadas: 80 mm

  • Con posiciones adyacentes libres 130 mm

  • Peso total de todas las herramientas del almacén 150 kgf

  • Tiempo de viruta a viruta 4.7 s

• Utilidades

  • Tensión de conexión: 380/400/415 V +10%.

  • Frecuencia de conexión: 50/60 +1 Hz

  • Presión del aire: 5-9 bar

  • Caudal de aire: 260 l/min

  • Capacidad del depósito: 500 L

Equipamiento adicional

• Sistema de extracción AirFresh FMN V12 (instalado en ambos lados y conectado a un sensor de puerta)

• Soporte de montaje para el funcionamiento vertical de la mesa giratoria

• 2x dispositivos de preajuste de herramientas integrados Renishaw TS27R

• Piezas de repuesto:

  • Motor del eje Y para el almacén de herramientas

  • Motor de desplazamiento del eje lineal

  • Motor de desplazamiento del eje rotativo

  • Cilindro para unidad de giro
