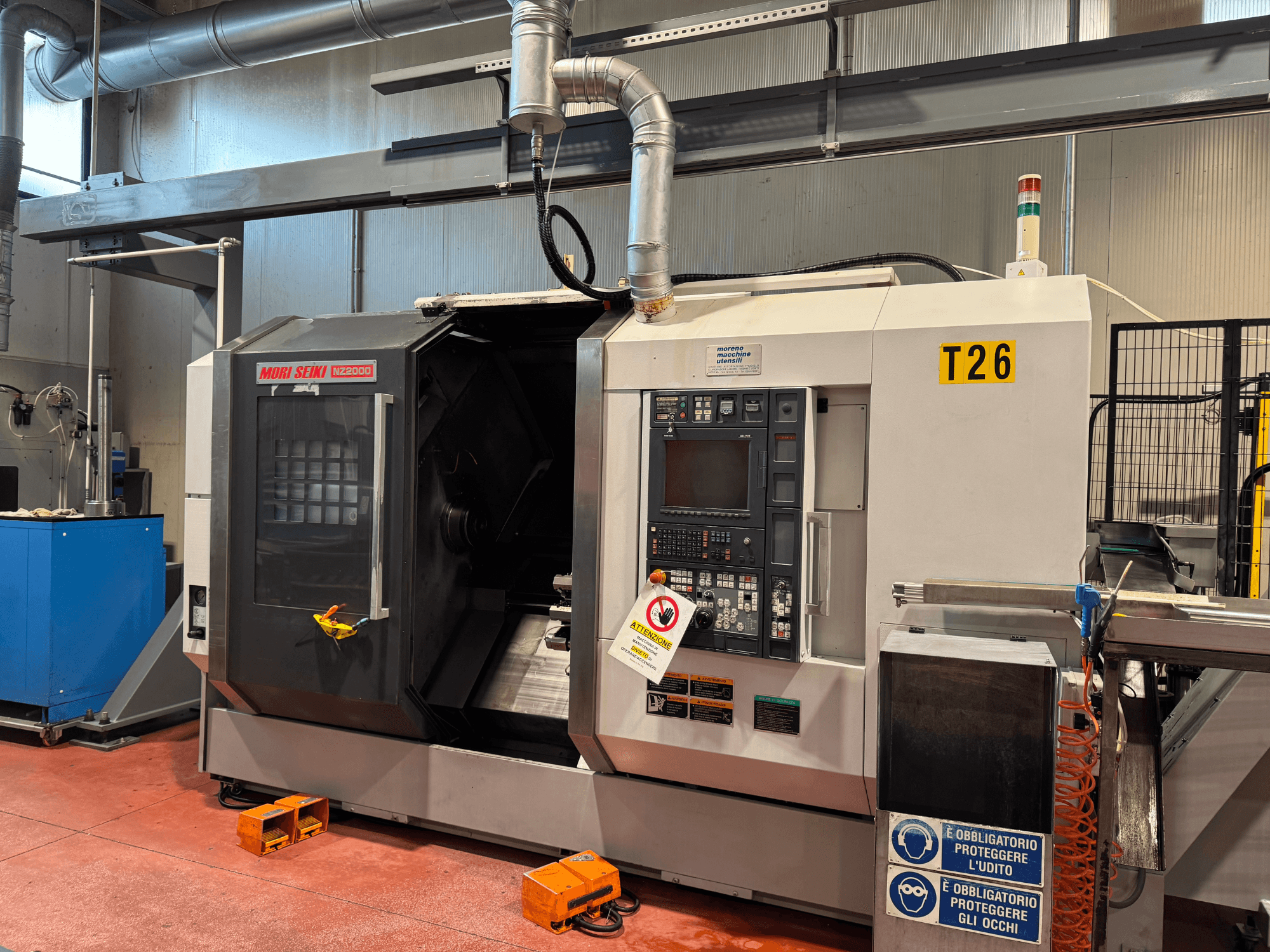

MORI SEIKI - NZ-2000/T2/Y2 IT-TUR-MOR-2008-00001

• Control/NC

  • Unidad de control: MORI SEIKI MSX-701

  • Sistema NC: FANUC FS-31iA (MAPPS 3); versión MAPPS: 3

  • Software/características: Monitor de carga; Gestión de la vida útil de la herramienta; Número de programas almacenados: 250; Memoria de usuario: 50 MB; Pares de desplazamiento de herramienta: 99; Variables de macro personalizadas: 600

  • Idiomas: Pantallas NC y MAPPS en italiano

• Electricidad

  • Tensión: 380-480 V; Frecuencia: 50 Hz; Destino: Europa

• Configuración de la máquina

  • Longitud de bancada: 800 mm

  • Eje C en ambos husillos

  • 2 torretas con ejes X-Y-Z

  • Ambas torretas equipadas originalmente con herramientas motorizadas

  • Herramientas motorizadas en la torreta inferior actualmente NO operativas (funciones de torneado OK)

  • Adecuada para torneado y fresado multiproceso complejo

• Husillos

  • Husillo principal (Husillo 1)

    • Diámetro del agujero pasante: 73 mm

    • Tipo de mandril: Mandril hueco 8"; Agujero pasante del mandril: 65 mm; Fabricante del mandril: KITAGAWA

    • Eje C: Incluido; Orientación del eje: Incluido (sin bloqueo); Freno del eje C: Incluido

  • Subhusillo (Husillo 2)

    • Potencia: 25/22 kW; Velocidad: 5.000 rpm

    • Diámetro del agujero pasante: 73 mm

    • Tipo de mandril: Portabrocas hueco 8"; Taladro pasante: 65 mm; Fabricante del portabrocas: KITAGAWA

    • Eje C: Incluido; Orientación del eje: Incluido (sin bloqueo); Freno del eje C: Incluido

• Recorridos del eje

  • B: 810 mm

  • Distancia máx. entre narices de husillo 1.130 mm

• Torretas

  • Torreta 1: Ejes X-Y-Z; 16 estaciones; Función de fresado incluida; Velocidad de la herramienta giratoria: 6.000 rpm; Montaje de la herramienta: Mediante pernos

  • Torreta 2: Ejes X-Y-Z; 16 estaciones; Función de fresado presente pero NO operativa; Velocidad de la herramienta rotativa: 6.000 rpm; Montaje de la herramienta: Por pernos

  • Longitudes máximas de herramienta hacia atrás: 155 mm (torreta superior), 100 mm (torreta inferior)

• Preajuste de herramienta

  • Preajuste de herramienta en el husillo 1: Manual (desmontable)

  • Preajustador de herramienta en máquina del cabezal 2: Manual (desmontable)

• Refrigerante/chip (integrado en la máquina)

  • Sistema de refrigeración de alta presión: 635 W / 1040 W

  • Tipo de refrigerante: Soluble en agua

  • Soplado de aire a través del husillo: Incluido

  • Dirección de evacuación de virutas: Derecha

• Interfaces

  • Interfaz del alimentador de barras: Incluida (especificación de alimentador de barras múltiples; LNS)

  • Interfaz de robot: Incluida

• Idiomas/documentación

  • Manuales: Italiano

  • Documentación: Manuales de instalación, funcionamiento y mantenimiento; Declaración de conformidad; Certificado CE

• Nota importante

  • Funcionamiento del motor de la torreta inferior defectuoso en ambas máquinas. Torreta T2 actualmente utilizable sólo para operaciones de torneado.

Equipamiento adicional

• Automatización/manipulación

  • Pórtico de carga RR Robotica (incluido)

  • Paletas de carga (incluidas)

  • Cargador de piezas (lado husillo 2)

  • Expulsor de piezas

  • Transportador de descarga de piezas

  • Receptor de piezas

  • Trampilla superior personalizada para carga/descarga de pórtico (no original)

• Periféricos de viruta/refrigerante

  • Transportador de virutas de arrastre

  • Depósito de refrigerante con bombas de lavado

  • Bomba adicional de alta presión de 20 bar no original

• Portapiezas y utillaje

  • Mandriles de husillo principal y subhusillo incluidos (hueco KITAGAWA 8")

  • Portaherramientas fijos: 8 en total (4 superiores + 4 inferiores)

  • Portaherramientas motorizados: 2 axiales, 2 radiales

• Eléctrico/otros

  • Transformador externo de la máquina

  • Torre de señales luminosas: 3 niveles (rojo / blanco lechoso / verde)

  • Interruptor de pedal de doble plato
