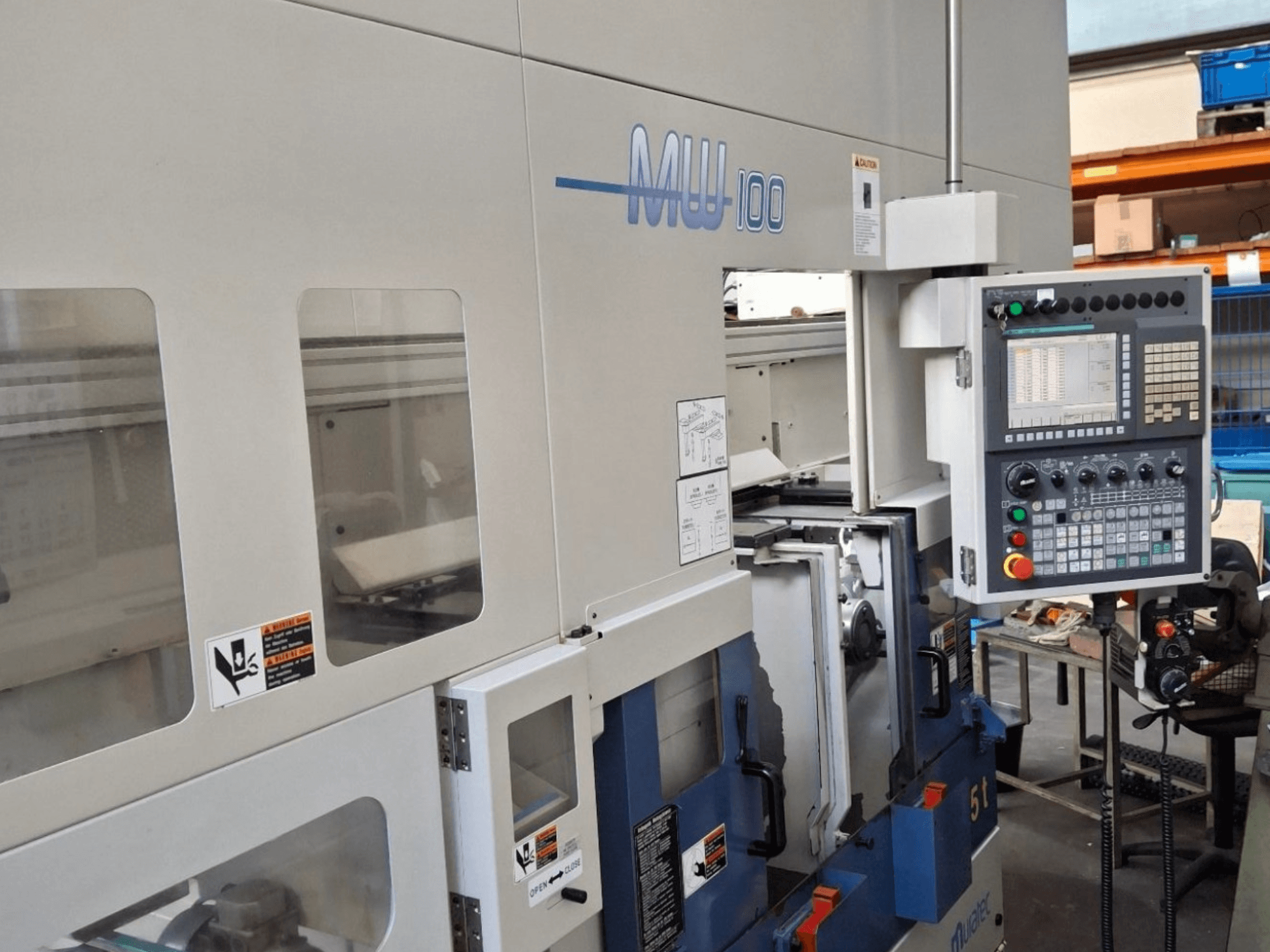

Muratec - MW 100 GTDE-TUR-MUR-2012-00001

• Modelo de control: FANUC 31i-TA

• Distancia entre husillos 340 mm

• Max. Diámetro de giro: 295 mm

• Diámetro Máx. Diámetro de giro: 168 mm

• Longitud máx. Longitud de torneado: 145 mm

• Nariz del husillo: JIS A2-5

• Diámetro máx. Diámetro del mandril: 165 mm (6")

• D.I. del rodamiento del husillo: 80 mm

• Avance rápido eje X: 24 m/min

• Avance rápido eje Z: 24 m/min

• Número de torretas: 2

• Estaciones de torreta: 8

• Tamaño del mango de la herramienta: 20 x 20 mm

• Max. Diámetro de broca: 40 mm

• Tiempo de indexación de la torreta: 0,2 seg.

• Max. Diámetro de la pieza de trabajo: 80 mm

• Longitud máx. Longitud de la pieza: 60 mm

• Diámetro del recorrido de la mordaza: 12 mm

• Peso máx. Peso de la pieza de trabajo (por mano): 2,0 kg

• Tiempo de carga estándar: 4,5 s

• Tiempo mínimo de mecanizado: 16 segundos

• Recorrido del eje X del cargador: 1.420 + 1.420 mm

• Recorrido del eje Y del cargador: 435 mm

• Recorrido del eje Z del cargador: 135 mm

• Rango de giro manual del cargador (Eje Alfa): 180°

• Velocidad de rotación de la mano del cargador: 0,4 seg / 180°

• Avance rápido del eje X del cargador: 150 m/min

• Eje Y del cargador de desplazamiento rápido: 120 m/min

• Eje Z del cargador de desplazamiento rápido: 55 m/min

• Capacidad de palés: 14

• Max. Altura de apilado: 450 mm

• Rango de diámetro de la pieza: 30 - 160 mm

• Peso máx. Peso de la pieza por palet: 40 kg

• Espacio ocupado por la máquina (con accesorios): 3.300 x 2.380 mm

• Carga conectada: 30 kVA

• Sistemas de cargador de pórticos: 2

• Tolvas para piezas de inspección: 2

• Mandriles de potencia hidráulica: 2 x SMW Autoblok BHM 165, 6"

• Cilindro Hidráulico (Izquierdo): SMW SIN-S 100

• Cilindro Hidráulico (Derecha): SMW VNK 70/37

• Monitorización de presencia de pieza controlada por aire: Sí

• Control de sujeción de la pieza de trabajo: Ambos lados

• Posiciones de orientación del cabezal: 4 (ambos lados)

• Refrigerante a través del mandril: Ambos lados

• Capacidad de la bomba de refrigerante automática: 200 l

• Torretas de 8 estaciones: 2

• Luz de la torre de señales: Sí

• Preparación para extracción de neblina de aceite: Sí

• Parada Automática de Máquina: Sí

• Lubricación Central Automática: Sí

• Interfaz RS232C: Sí

• Transformador Externo: Sí

Opcional:

• Tipo de cargador de pórtico: Cargador de pórtico de 3 ejes

• Transportador de virutas
