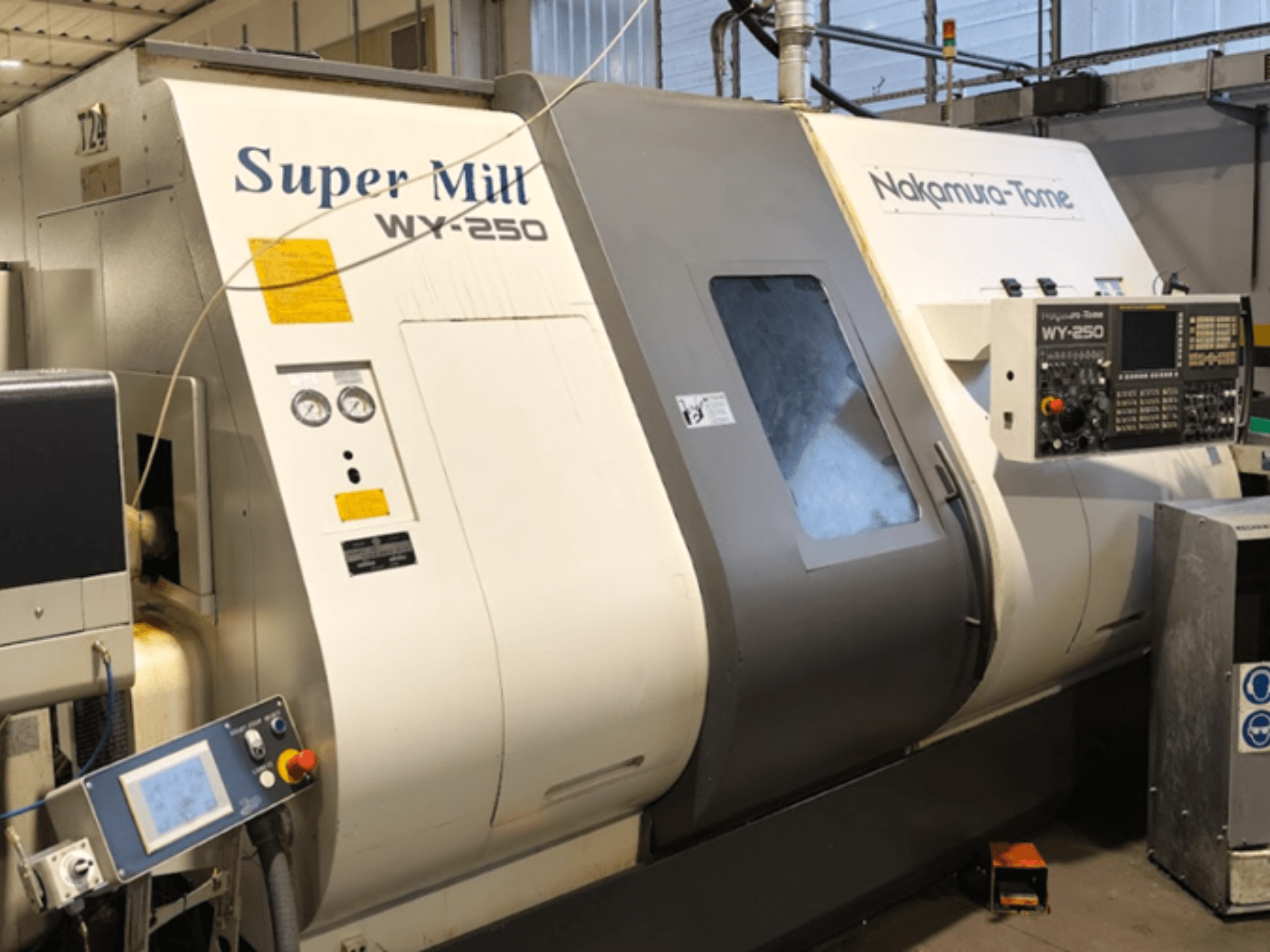

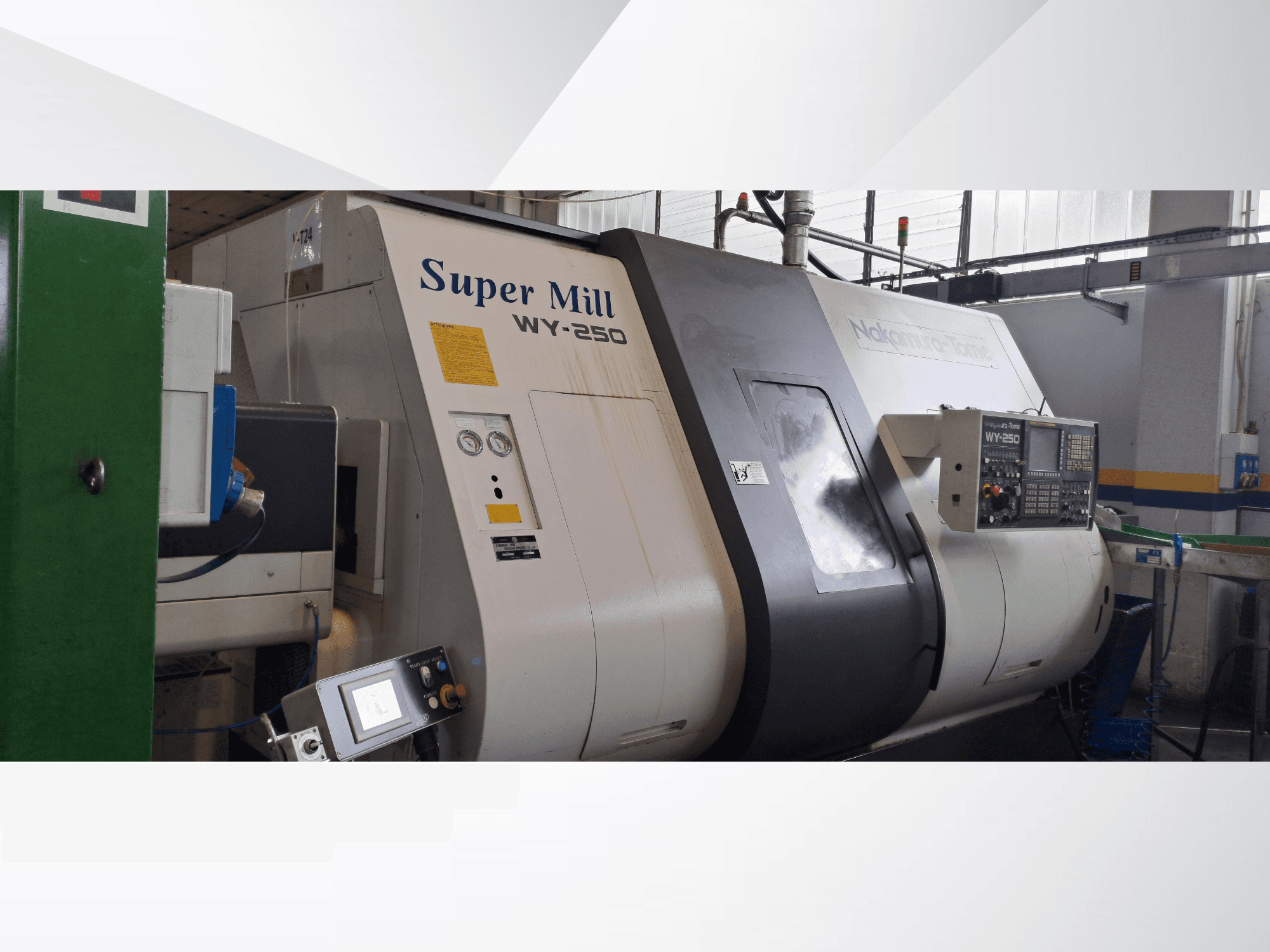

NAKAMURA-TOME - WY 250IT-TUR-NAK-2007-00002

• Viajes:

  • X1: 160,5 mm

  • X2: 165 mm

  • Z1/Z2: 580 mm

  • Y1: +50 / -50 mm

  • Y2: +20 / -50 mm

• Herramientas incluidas:

  • 4x portaherramientas externos

  • 4x portaherramientas para el montaje simultáneo de 2 herramientas opuestas

  • 6x portabarras de mandrinar

• Portaherramientas accionados (HEIMATEC):

  • 4x radiales

  • 4x axiales

• Portapinzas (Bellegrandi):

  • Husillo principal: MSCNT70-A6" para pinzas BA y BD tamaño 70, completo con copas correspondientes

  • Contrahusillo: MSCTNR70-A5" para pinzas BA tamaño 70, completo con expulsor de muelle

Equipamiento adicional

• Alimentador de barras IEMCA Master 880/33/P (2003), N/S: 0200347S03

  • Aplicación: Alimentador automático de barras para tornos CNC

  • Capacidad:

    • Longitud máxima de barra: 3300 mm (por confirmar)

    • Diámetro máximo de barra: hasta Ø80 mm (referencia familia de modelos)

    • Canales guía: Ø65 mm incluidos; Ø70 mm actualmente instalados y pueden suministrarse con la máquina

  • Características: Carga/alimentación automática, sincronización con el ciclo del torno, compatible con sistemas de revestimiento del husillo/canales guía, bastidor de gran resistencia.

  • Nota: Se vende junto con la Nakamura Tome WY-250; algunos accesorios/canales guía pueden pertenecer a la configuración del torno

• Juego completo de mordazas manuales ("Manine") para descargador de piezas (descargador de piezas en sí no especificado)

Estado de la máquina / Estado técnico- IMPORTANTE

La máquina se vende en su estado técnico actual y el vendedor NO llevará a cabo las reparaciones antes de la venta.

Principales problemas conocidos / puntos de condición:

• La torreta inferior no funciona correctamente.

• Problemas detectados en el sistema de lubricación por aire/aceite

• Presencia de óxido en el interior de la caja de engranajes de la torreta inferior

• La caja de engranajes de la torreta superior está llena de grasa NBU15, aunque el sistema debería funcionar con lubricación por aire/aceite.

• Las guías lineales del eje Z1 requieren sustitución.

• Las guías lineales del eje Z2 requieren sustitución

• Desviaciones de geometría detectadas durante la inspección de la máquina

• Se han medido varias desviaciones del husillo/freno/cilindro hidráulico

• Varios rodamientos, husillos de bolas, juntas, rodillos guía, correas, componentes de lubricación y rascadores requieren sustitución según la lista de piezas de repuesto adjunta

Aspectos destacados de la inspección:

• Se midieron y documentaron la geometría de la máquina y el paralelismo del husillo.

• Se han detectado valores de descentramiento tanto en los husillos como en los sistemas de mandriles hidráulicos.

• Los componentes de lubricación y protección de varios ejes requieren mantenimiento/sustitución

• Lista detallada de piezas de repuesto disponible

Documentación incluida:

• Informe de inspección técnica

• Informe de verificación geométrica

• Lista de piezas de repuesto

• Fotos de componentes dañados/desgastados

La máquina sigue siendo una plataforma Nakamura Tome WY-250 Super Mill altamente equipada, pero los posibles compradores deben tener en cuenta los trabajos de reparación y mantenimiento necesarios a la hora de evaluar la máquina. Inspección técnica y documentación de piezas de repuesto disponibles previa solicitud.
