OMC - PPC/eIT-OTH-OMC-2015-00001

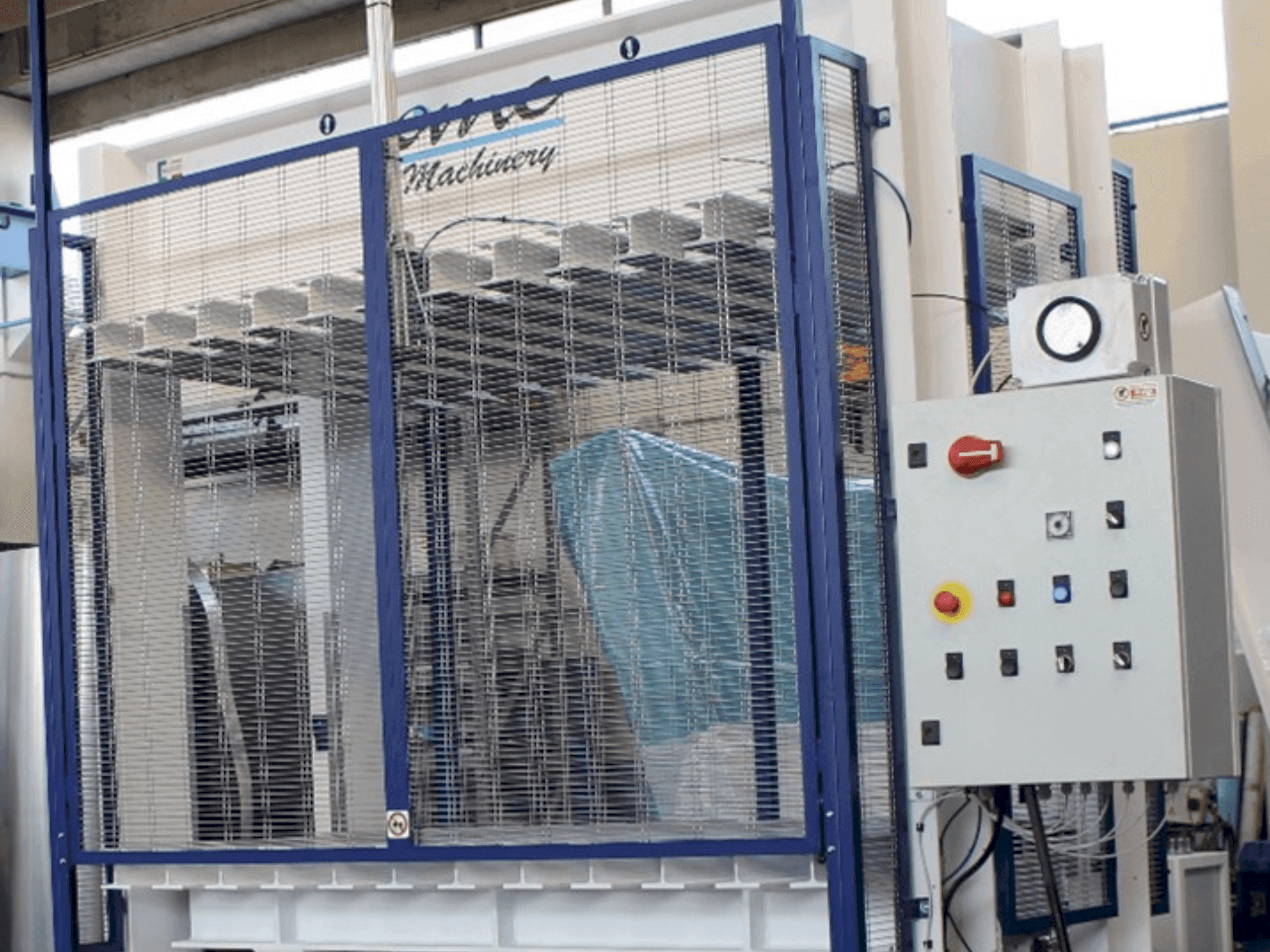

Prensa plegadora modelo PPC/e de 120 toneladas, 2000 x 1400 mm Adaptada para tecnología de alta frecuencia CARACTERÍSTICAS TÉCNICAS Dimensiones de las placas 2000 x 1400 mm Placas Adaptadas para tecnología de alta frecuencia Soportes para moldes Incluidos para 2 compartimentos (los moldes no están incluidos) Cilindros de prensado N.º 6 cilindros Ø 85 mm Carrera 650 mm Ancho de apertura 1200 mm Tipo de carrera Placa motriz: inferior (de abajo hacia arriba) Empuje total 120 toneladas Presión específica 4,28 kg/cm² Cuadro de mando Cuadro estándar; cuadro eléctrico con doble pulsador y manómetro regulable con recuperación de presión. Apertura Automática con temporizador Alimentación eléctrica 400 V, 50 Hz, trifásica Dispositivos de seguridad - Botón de emergencia - Mando a dos manos - Protección de guillotina de cierre manual en la parte frontal - Redes metálicas de protección en los laterales - Lámina de aluminio conectada al generador Normativa Normas CE Estructura de la prensa La estructura de la prensa está fabricada con vigas de S275JR ensambladas y soldadas entre sí. La estructura tanto de la placa fija como de la móvil está fabricada con vigas de S275JR ensambladas y soldadas entre sí. La prensa está equipada con un sistema de guía de piñón y cremallera para garantizar un movimiento perfectamente paralelo durante el cierre y la apertura de las placas. Sistema hidráulico • El sistema hidráulico consta de una unidad de doble etapa con bomba sumergida para reducir el ruido y lubricar las piezas giratorias. • Bomba de cierre/apertura rápida (alto caudal, baja presión), bomba de prensado (bajo caudal, alta presión). • motor eléctrico • la unidad hidráulica está equipada con las siguientes válvulas de control y seguridad, instaladas en el depósito: - válvula de presión máxima para evitar que se alcance una presión demasiado alta en el sistema hidráulico en caso de fallo del control eléctrico o electrónico - válvula de mantenimiento de presión (válvula de retención) - válvula de liberación de baja presión (válvula de preliberación). Evita golpes peligrosos del pistón dentro del sistema - solenoide de control de descarga de aceite Cuadro de mando y sistema eléctrico El cuadro de mando principal está provisto de interruptores para controlar los parámetros de prensado: - manómetros de ajuste de la presión de trabajo con sistema automático de recuperación de presión - interruptor general de encendido/apagado - temporizador para la apertura automática con su propio interruptor, que permite la apertura automática o manual de la platina tras el ciclo de trabajo. Sistema de protección - Protección de guillotina de cierre manual en la parte frontal - Redes protectoras metálicas en los laterales - Lámina de aluminio conectada al generador
