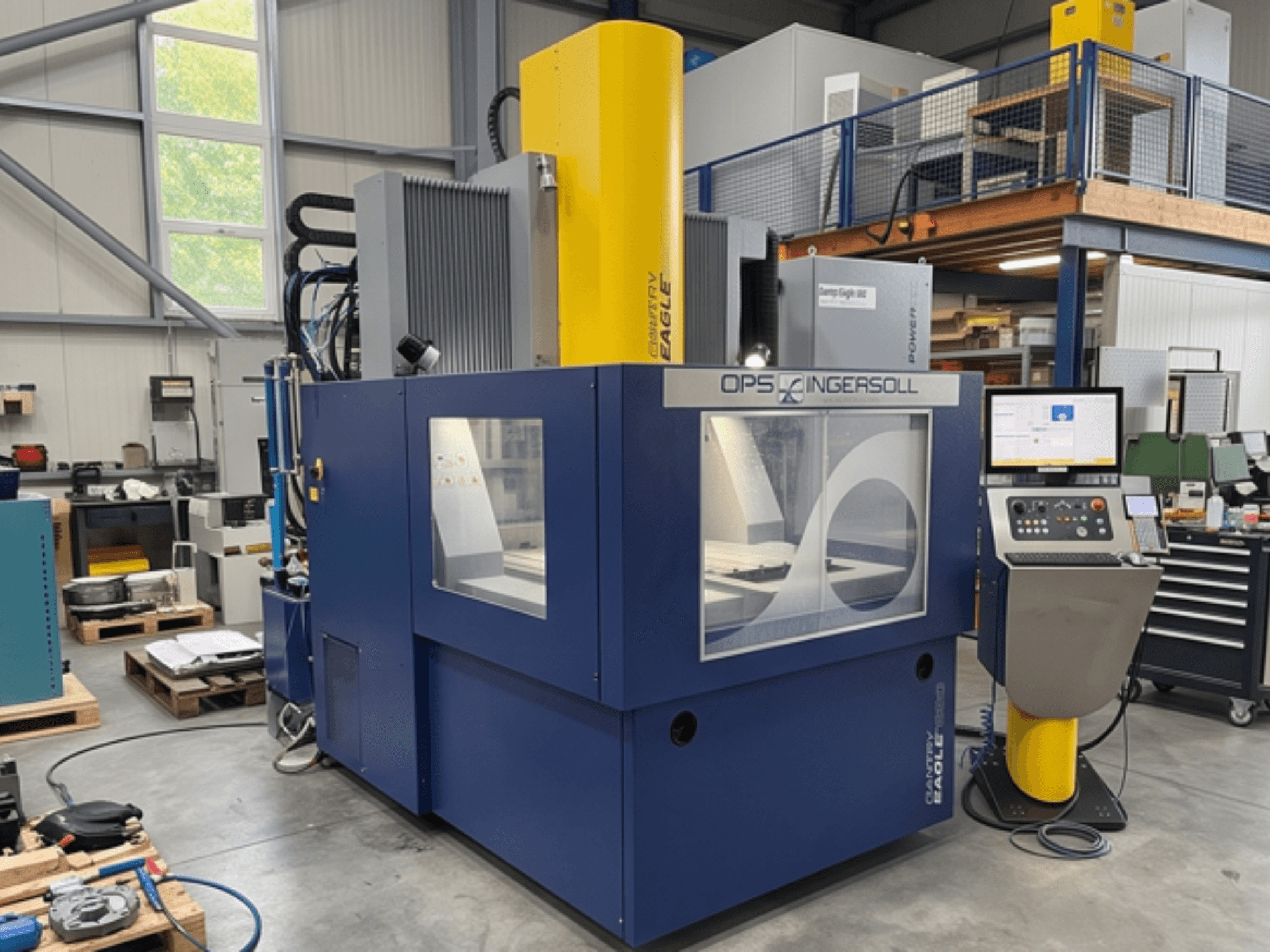

OPS INGERSOLL - Gantry Eagle 1200 PlusDE-EDM-OPS-2014-00001

- Sistema de control: Eagle Powertec PC/NC Steuerung 3060 (pantalla táctil de 22", programación con tecnología Multiprog Powertec, programación rápida Powertec 2 Easy Burn, Powertec Handheld, interfaces Ethernet y USB, mantenimiento remoto ligero MultiControl)

- Generador de acabado fino: Eagle Powertec PT60

- Velocidad del eje Z: Eagle Power Jump con velocidad por intervalos de 18 m/min en el eje Z

- Recorrido X / Y / Z: 880 x 1360 x 700 mm

- Distancia mesa/mandril mín./máx.: 440 / 1140 mm

- Dimensiones de la mesa de trabajo: 1110 x 1610 mm (superficie de sujeción de la mesa rebajada 50 mm respecto a la estándar)

- Altura dieléctrica: 960 mm (opcional: 1000 mm)

- Depósito de trabajo telescópico especial (ancho x largo x alto): 1140 x 1640 x 1040 mm

- Carga máxima en la parte superior: 300 kg

- Capacidad adicional de líquido dieléctrico: 2000 l (total de 4800 l con el depósito adicional y las mangueras de conexión)

- Cambiador de electrodos: EW30 (30 posiciones) / unidad base de 13 posiciones

- Sistema de medición: sistema de medición lineal en los ejes X e Y (ya incluido en el eje Z)

- Sistema de sujeción de electrodos: Hirschmann H5000 / Minifix (H8.11.20)

- Función de ahorro energético: ECOTEC

- Lavado: lavado a presión programable, conexión de succión manual

- Sistema de filtrado: filtro de cartucho de papel de 32 m²

- Refrigeración: Unidad de refrigeración por compresor

- Tensión de red: 400 V 3~ / 50 Hz

- Tensión de control: 24 V CC

- Fusible máx.: 32 A

- Consumo de potencia: 20 kVA

- Peso total: aprox. 12 500 kg (base de la máquina: 10 000 kg, pórtico: 2 500 kg, depósito adicional: 1 100 kg)

- Características adicionales: eje C sin mandril, sistema de extinción de incendios por CO₂, placa con ranuras en T para el montaje de electrodos de gran tamaño, patines de la máquina, preparación para boquilla externa de extracción de niebla de erosión, compuerta cortafuegos, acabado de pintura estructural en azul cobalto (RAL 5013), Telegrey (RAL 7045) y amarillo colza (RAL 1021)
