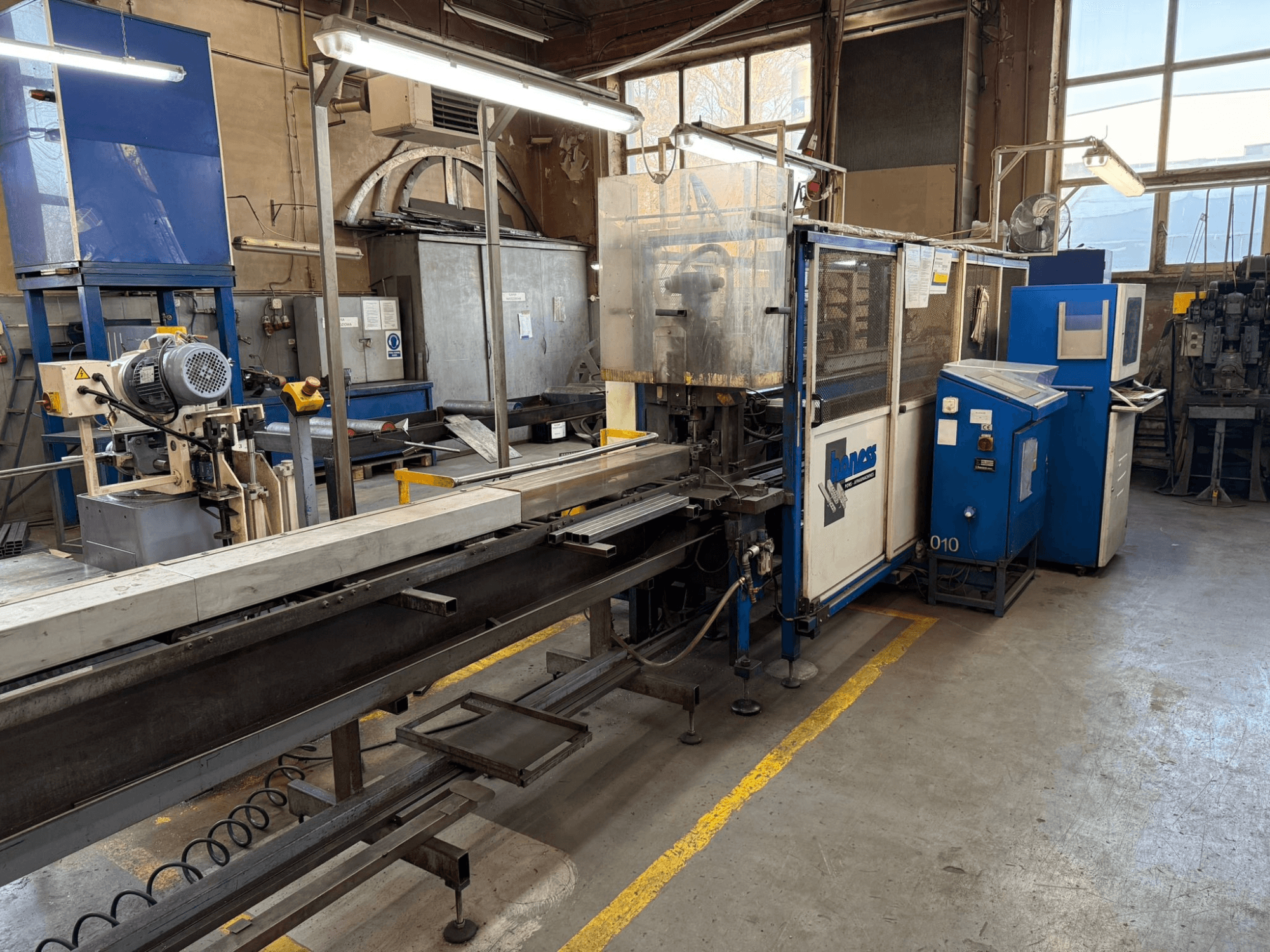

Other - HONESS V250-3000PL-PUN-OTH-2002-00001

Sujeción de la pieza:

• Mordaza de producto autocentrante, que sujeta el tubo desde el exterior

• Mordazas intercambiables para diferentes tipos de tubo/perfil

• Posición de sujeción ajustable para una alineación precisa

Dimensiones de la pieza de trabajo:

• Anchura máxima del producto (punzonado unilateral): 100 mm

• Altura máxima del producto (punzonado unilateral): 80 mm

• Altura máxima del producto para agujeros pasantes: 60 mm

• Recorrido máximo de las pinzas del producto: 3.100 mm

• Distancia mínima del extremo del tubo al primer orificio perforable: 30 mm

Capacidad de punzonado:

• Diámetro máximo de punzonado (tal como se entrega, agujeros pasantes): Ø40 mm

• Estación de punzonado: Cilindro de punzonado vertical único

• Fuerza de punzonado máx.: 250 kN a 220 bar de presión de trabajo

• Carrera vertical máxima del cilindro de punzonado: 80 mm

Rendimiento:

• Carreras máximas por minuto: Depende del ajuste de la carrera del cilindro y del paso de los agujeros

• Velocidad de desplazamiento del carro de la pinza: aprox. 40 m/min

• Repetibilidad de posicionamiento: ±0,1 mm

Tamaño y alcance de la máquina:

• Rango de trabajo de la punzonadora: > 3,10 m

• Longitud de la mesa de apoyo: 3,00 m
