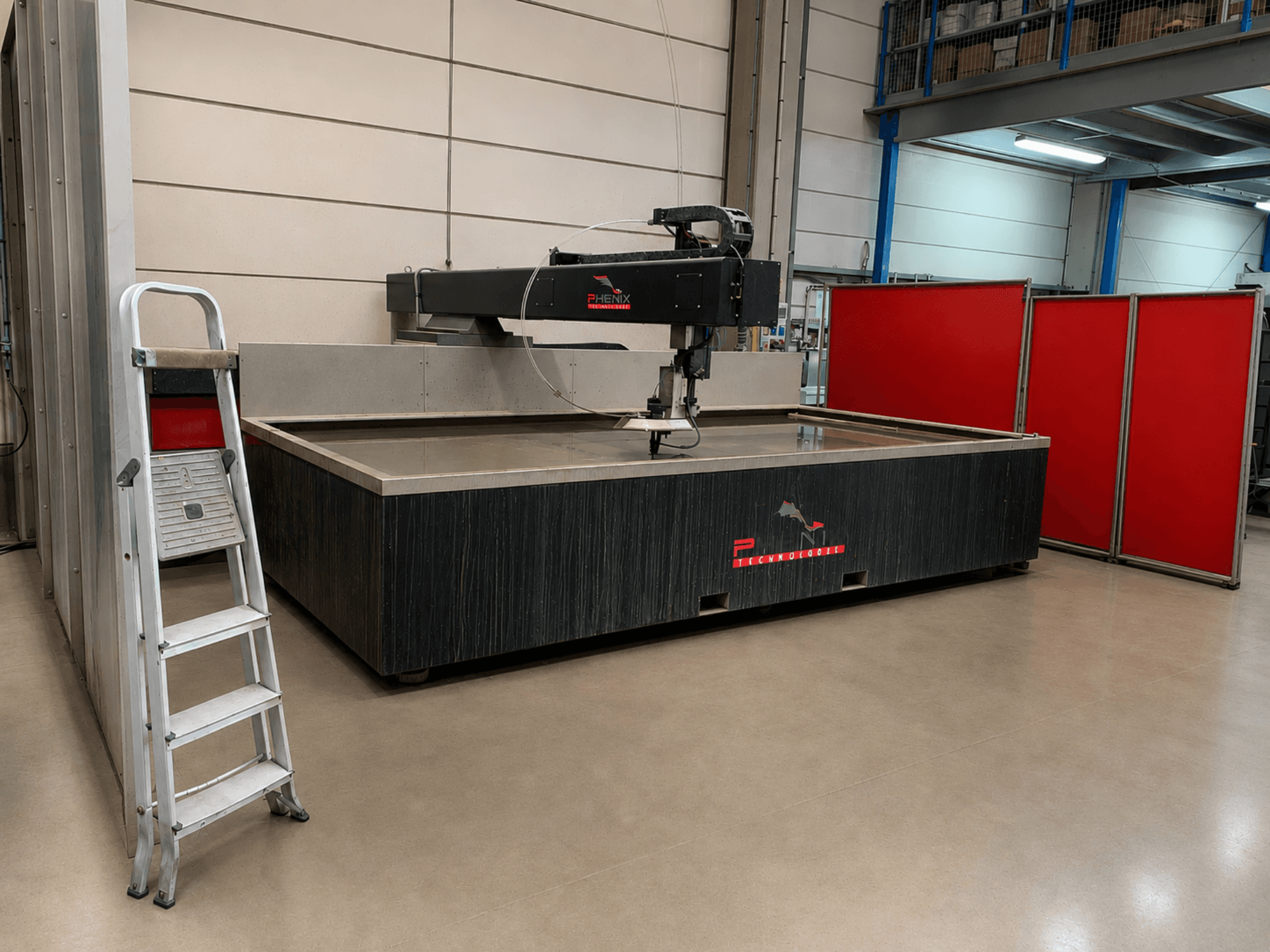

PHENIX - TECHNOLOGIE MD-JET 2040 FR-CUT-PHE-2015-00001

• Área de trabajo: 3.000 × 1.500 mm

• Proceso de corte: Corte por chorro de agua pura y chorro de agua abrasivo

• Materiales aptos: acero, acero inoxidable, aluminio, acero galvanizado y otros materiales

• Espesor máximo de corte: hasta 70 mm (dependiendo del material)

• Prueba de funcionamiento: Posible antes del desmontaje

Máquina / Sistema de movimiento

• Diseño en voladizo (carga desde tres lados)

• Guías lineales con bloques de rodamientos de bolas

• Transmisión por husillo de bolas

• Motores de eje sin escobillas con encoders incrementales

• Lubricación automática

• Ejes protegidos contra la contaminación abrasiva

• Precisión de posicionamiento: ±0,1 mm

• Repetibilidad: ±0,05 mm

• Depósito de agua de acero inoxidable con rebosadero regulable y válvula de vaciado rápido

• Rejillas de soporte galvanizadas

• Barreras fotoeléctricas de seguridad y sistema de parada de emergencia

Cabezal de corte

• Cabezal de corte AccuStream

• Presión máxima de trabajo: 4.000 bar (según el manual de MD JET)

• Diámetro recomendado de la boquilla: 0,10–0,30 mm

• Orificio de zafiro o diamante

• Válvula hidráulica de apertura/cierre

• Configuraciones: corte con agua pura o con agua abrasiva

Bomba de alta presión

• Fabricante/Modelo: Hypertherm HyPrecision 75S

• Potencia de la bomba: 56 kW

• Presión máxima de corte/de fábrica: 4.137 bar

• Presión de perforación de fábrica: 1.379 bar

• Caudal máximo de agua a alta presión: 5,7 L/min a 50 Hz / 6,1 L/min a 60 Hz

• Caudal de entrada de agua de corte: 11,4 L/min

• Presión de entrada del agua de corte: 3–8 bar

• Dimensiones de la bomba (L × An × Al): 1.930 × 1.016 × 1.422 mm

• Peso de la bomba en funcionamiento/de envío: 1.497 kg / 1.415 kg

• Alimentación eléctrica: 400 V / 50 Hz

• Corriente nominal / Disyuntor principal: 103 A / 125 A

• Capacidad del depósito de líquido hidráulico: 151 L

• Fluido hidráulico: ISO VG 32 o 46

• Temperatura máxima del líquido hidráulico: 54,4 °C

• Presión hidráulica máxima: 217 bar

Equipamiento adicional

• Sistema de abrasivo a presión:

  • Capacidad de la tolva de abrasivo: 200 L

  • Presión de la tolva: 8 bar

  • Dimensiones de la tolva: 1.070 × 780 × 1.320 mm (según el manual de MD JET)

  • Peso en vacío: 120 kg

  • Sistema automático de alimentación de abrasivo con control de nivel bajo

  • Transporte neumático del abrasivo

  • Sistema integrado de dosificación y distribución del abrasivo

• Opcional/disponible: sistema de detección de la altura de corte en tiempo real (tal y como se indica, disponibilidad opcional)
