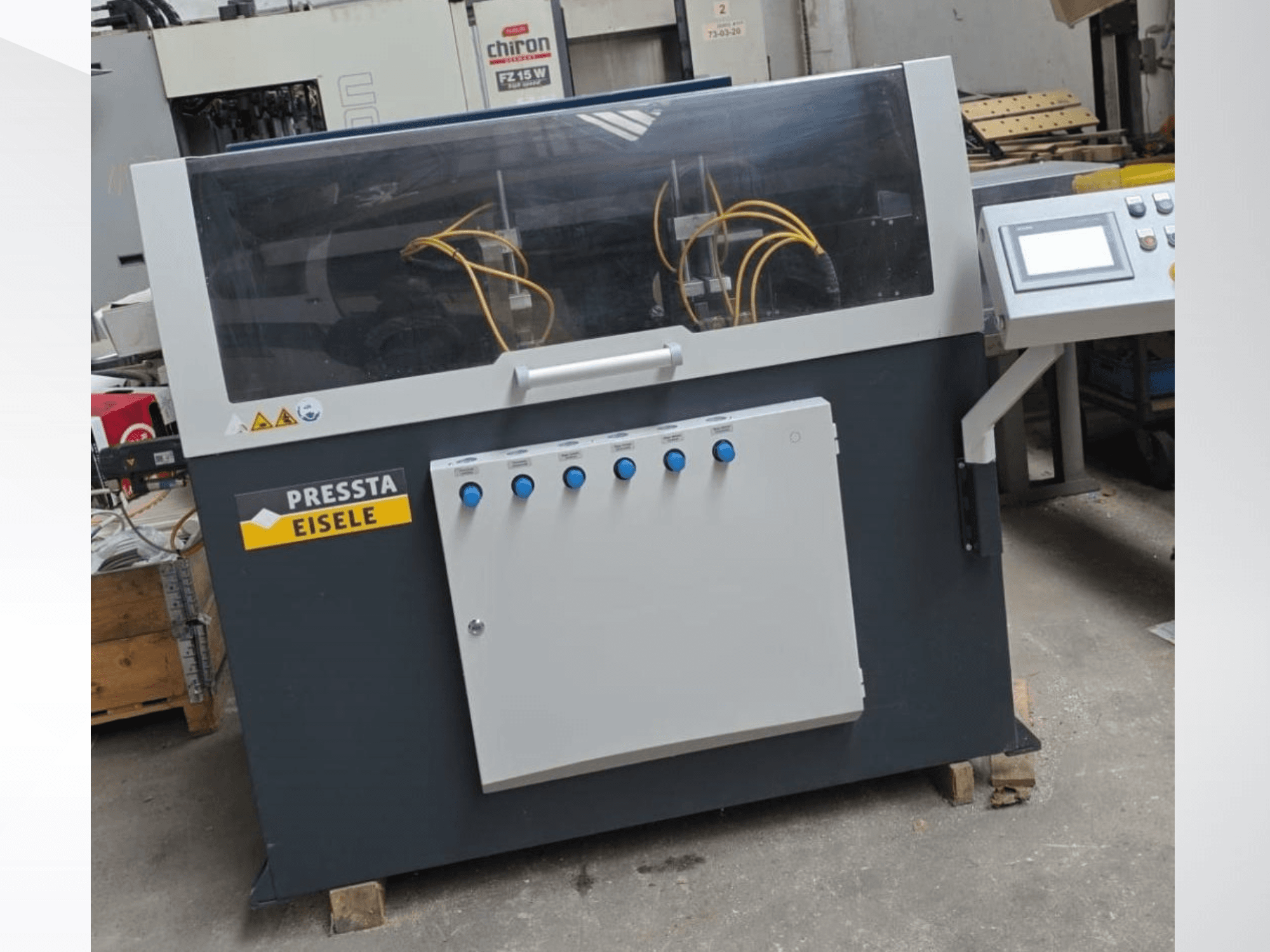

PRESSTA EISELE - PROFILMA 502 DE-SAW-PRE-2023-00001

Especificaciones técnicas

• Potencia del motor de la sierra: 7,5 kW (7.500 W)

• Ciclo de trabajo: S6

• Velocidad de la hoja de sierra: máx. 2.850 rpm

• Alimentación eléctrica: 400 V, trifásica, 50 Hz

• Consumo de corriente: 16 A

• Presión de funcionamiento: 6–8 bar

Capacidad de corte

• Ancho máximo de corte: 270 mm

• Altura máxima de corte: 150 mm

• Diámetro máximo de corte: 270 mm

• Capacidad máxima para material redondo (90°): 190 mm

• Ancho máximo del perfil: 270 mm

• Rango de longitud de la sección: 3–4.000 mm

• Longitud mínima del resto: a partir de 75 mm (dependiendo del perfil)

Hoja de sierra

• Diámetro de la hoja de sierra: Ø550 mm

• Orificio de la hoja de sierra: Ø40 mm

Sistema de control

• PLC: Siemens S7

• HMI: Panel táctil SIMATIC

• Controlador: CPU 315

• Sistema de seguridad: Flexisoft

• Funciones:

  • Contador de piezas

  • Multiplicador de lotes para el procesamiento de paquetes

  • Visualización del tiempo de ciclo

  • Gestión de las dimensiones de la cadena

  • Diagnóstico de averías

Conectividad

• Acceso remoto: router IXON con conexión VPN

Sistema de alimentación de material

• Tipo de accionamiento: servoaccionamiento electrónico

• Carrera de avance: 800 mm

• Mecanismo de accionamiento: husillo de bolas

• Longitud máxima del perfil: 4.000 mm

• Soporte de avance: Soporte de rodillos de subida/bajada

Avance de la sierra

• Tipo de avance: motorizado

• Ajuste de avance: continuo

• Dirección de corte: De abajo hacia arriba

Sistema de sujeción

• Tipo: Sujeción neumática horizontal y vertical

• Posición de sujeción: Lados de alimentación y descarga

• Control de presión: 6 reguladores de presión individuales

Lubricación

• Tipo de lubricación: sistema de pulverización intermitente

• Capacidad del depósito: 1 L

• Características:

  • Control de nivel

  • Apagado automático

Características de seguridad

• Carcasa de seguridad completa

• Bastidor de la máquina insonorizado

• Apagado automático de la máquina al agotarse el material

• Extensión de la abertura de corte para proteger las superficies cortadas

Soporte de material

• Cinta transportadora de entrada: cinta transportadora de rodillos de 740 mm con protección contra intrusiones

• Mesa de salida: mesa de apoyo de Pertinax de 450 mm con protección contra intrusiones

Extracción

• Puertos de extracción: 2 × Ø100 mm

Unidad de extracción de virutas

• Modelo: MG 3 (Italyvacuum Vortex 58 FT)

• Año de fabricación: 2022

• Potencia del motor: 3 kW

• Tensión: 400 V / 3~ (±5 %)

• Consumo de corriente: 7,2 A

• Peso: 130 kg

• Características:

  • Sistema de separación ciclónica integrado

  • Sistema antiestático sin contacto

Información adicional

• La máquina puede inspeccionarse mientras está en funcionamiento.
