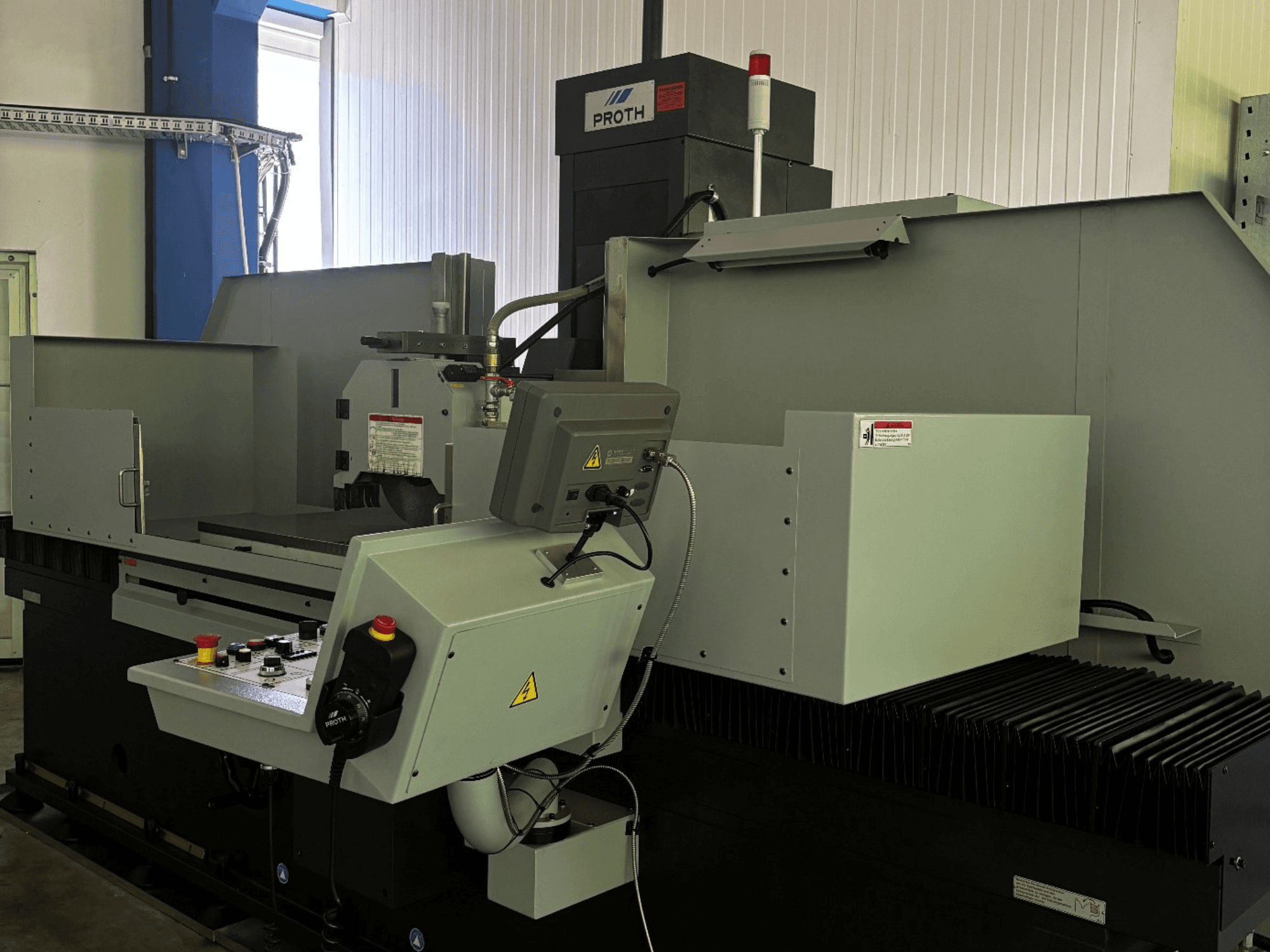

Proth - PSGC-50120AHRAT-GRI-PRO-2021-00001

- Distancia máxima entre el centro del husillo y la mesa: 700 mm

- Capacidad de carga de la mesa (en funcionamiento continuo): 1 200 kg

- Capacidad de carga de la mesa (no continua): 1.880 kg

- Peso de la placa electromagnética: 315 kg

- Altura de instalación desde la mesa hasta el borde inferior de la muela: 522 mm

- Avance longitudinal hidráulico: 1 - 25 m/min

- Avance transversal por pasos: 0,1 - 15 mm/curso

- Avance transversal continuo y sin escalonamientos: 50 - 1 500 mm/min

- Rotación del volante transversal: 5 mm/rev (graduación: 0,02 mm)

- Rotación del volante en sentido vertical: 0,25 mm/rev (graduación: 0,002 mm)

- Avance vertical automático: AD 1

- Velocidad del husillo: 1.500 rpm (variable de forma continua)

- Motor del husillo: 7,5 kW (400 V, 4 polos, 15 A, 50 Hz)

- Motor de avance transversal: 0,37 kW / 0,7 kW (220 V, 6 polos, 2,1 A, 50 Hz)

- Motor de avance rápido: 0,75 kW (110 V, 6 polos, 6,1 A, 50 Hz)

- Motor de la bomba hidráulica: 3,7 kW

- Transformador Tr1: 825 VA

- Transformador Tr2: 2.000 VA

- Potencia de accionamiento (Antriebsleistung): 400 V, 3P, 34,05 A, 50 Hz

- Sistema de refrigeración: dispositivo de refrigeración con filtro de papel y separador magnético (capacidad: 100 litros)

- Sistema de extracción de neblina y polvo: modelo PSGC-50120AHR, capacidad del depósito: 100 l, caudal: 50-60 l/min, motor: 0,55 kW, 400 V, 1,8 A, 50 Hz, peso: 120 kg

- Indicador digital (DRO): indicador digital de 2 ejes en el eje Y (SINO SDS6-2V, n.º de serie: 7201723C0032, escala: KA-300 1 µm - 670 mm), instalado en mayo de 2022

- Dimensiones del muelle: 400 x 50 x 127 mm / 355 x 50 x 127 mm (Incluida KINIK 405 x 50 x 127 mm, 32 A, 46 J, 9 V, 33 m/s)

- Número de ejes: 3 ejes (movimientos X, Y, Z con indicador digital de posición (DRO) de 2 ejes en el eje Y)

- Equipamiento y características opcionales: rectificadora paralela (montada en el cabezal), rectificadoras de mesa, mandril de equilibrado, báscula de equilibrado, volante eléctrico, iluminación LED, patas de alineación, 6 bridas para muelas en total, sistema hidráulico y eléctrico completo

- Dimensiones de desplazamiento: 4,1 de ancho x 2,7 de profundidad x 2,96 de alto (m)

- Muelas de recambio opcionales (incluidas las marcas ZISCHE y KINIK) y diversas bridas para muelas en stock/estantería de almacenamiento
