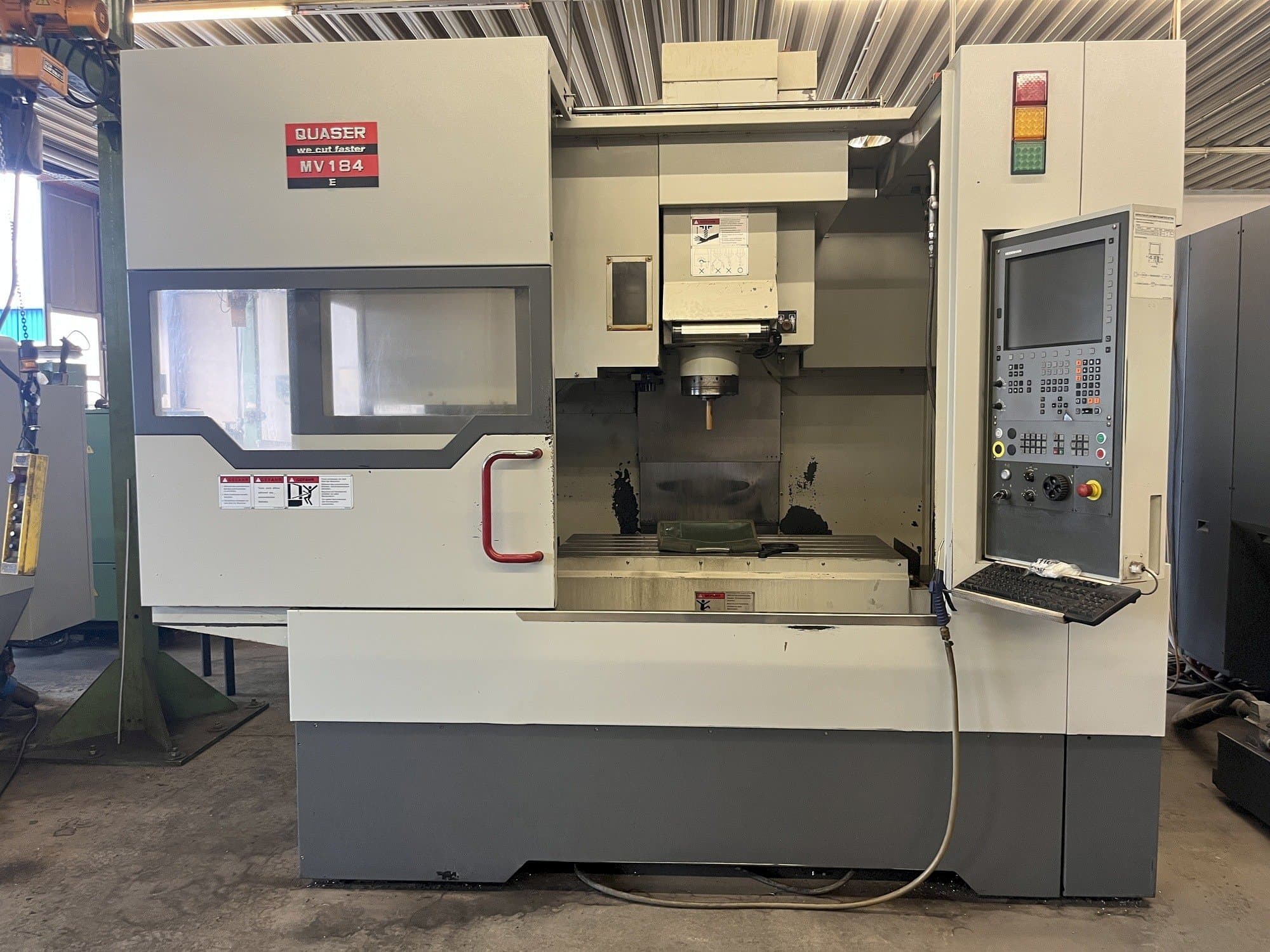

Quaser - MV 184EDE-MIL-QUA-2009-00001

Equipamiento adicional

• Transportador de virutas

Beneficios de la máquina

Ventajas cualitativas de la máquina

• Sistema de refrigeración para el husillo principal con circuito de refrigeración de aceite 100 1 separado y suministro de aire para el motor principal
• Husillos de bolas precargados diam. 45 mm
• Portaherramientas según din 69871 (bt 40 oplion), pernos de apriete de herramientas según din 69872 (iso) 7388 opción)
• Eliminación de virutas, que consta de 2 transportadores de tornillo y sptllsyslem en la zona de trabajo, así como rascador transportador de cinta
• Depósito de refrigerante de 300 l de capacidad
• Refrigeración por inundación, con 12 boquillas de salida ajustables situadas en un anillo en la nariz del husillo, capacidad de transporte 60 1/min a 2 bar filtro palron 80 µ para lavado de virutas y refrigeración por inundación
• Suministro interno de refrigerante con bomba grundfoss 20 bar. 251/min, incl. Filtro de cartucho 25 µ
• Lavado de virutas con bomba grundtoss 60 1/min a 2 bar, bandejas de virutas de acero inoxidable en la cámara de trabajo
• Cámara de trabajo totalmente protegida con grandes puertas de visión (apertura de puerta de 900 mm) y 2 luces de área de trabajo, así como luz de estado de la máquina
• Aire de soplado, externo. Para tratamiento en seco

Ventajas técnicas de la máquina

• Suministro interno de refrigerante 20 bar
• Número de herramientas en el cargador 30 piezas
• Portaherramientas sk 40
• Cambiador de herramientas de doble brazo con 30 posiciones de almacenamiento
• Guías lineales de grandes dimensiones en todos los ejes
• Accionamientos digitales de avance altamente dinámicos con una potencia de eje de 6800 n (z 13900 n)
• Cuerpo de la máquina pesado y optimizado por ordenador, fabricado en hierro fundido fuertemente nervado
• Avance rápido 32 rnlmin (z ;24 mlmin), aceleración {x/y/z) 3/3 /3 m/seg'.
• Par 108 nm
• Husillo principal siemens-weiss sk 40, adecuado para útiles y herramientas estándar con sistema de refrentado

Más información

Pistola de pulverización de refrigerante. - Pintura bicolor en gris claro/gris. - Escalas de vidrio para los ejes X-. Y- y Z- (HDH) incluyendo sobrepresurización para evitar la contaminación del sistema de medición directa. - Lubricación central automática para los husillos de bolas. - Los centros de mecanizado Quaser cumplen las normas CE.
