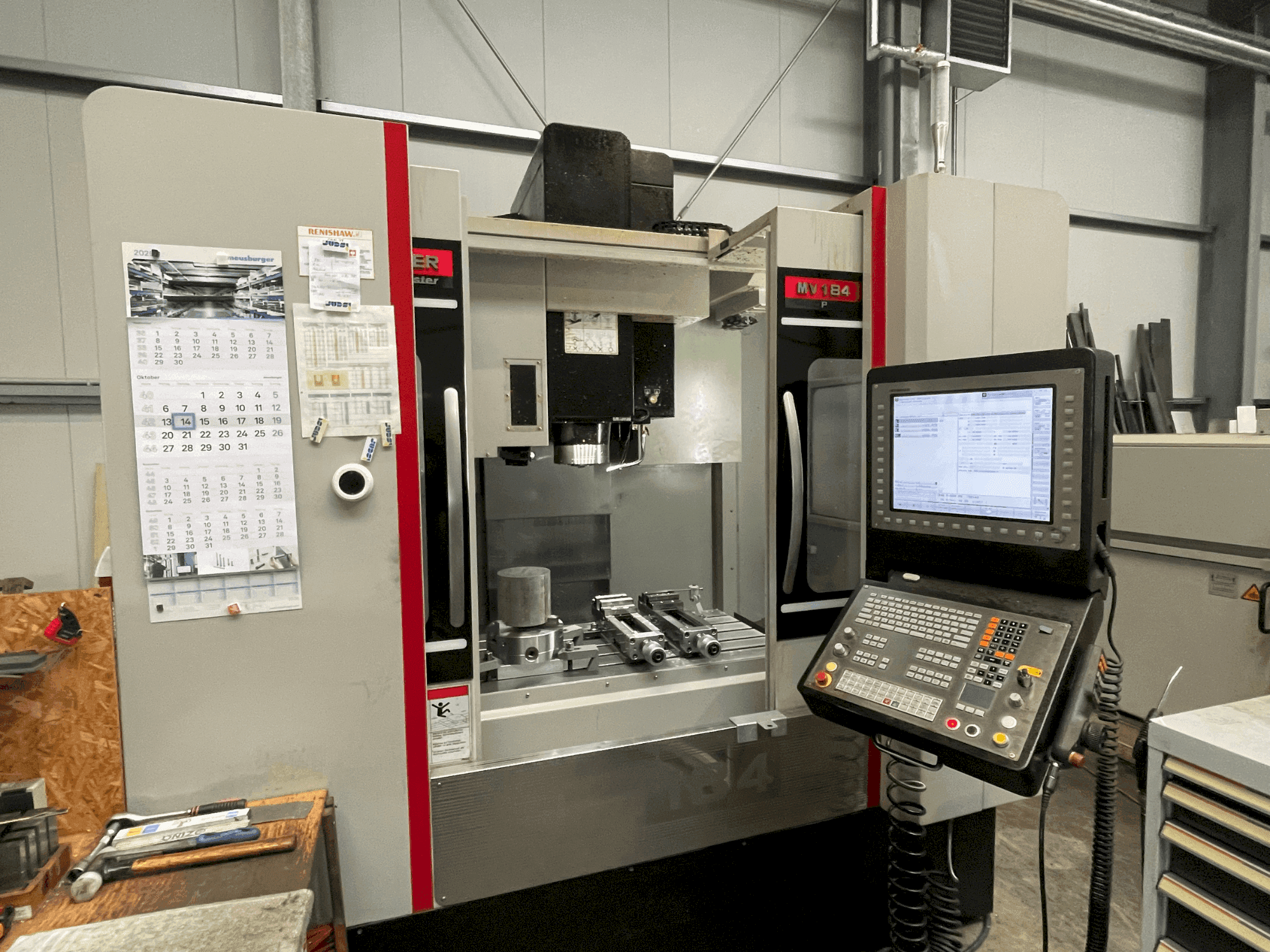

Quaser - MV 184P/12BDE-MIL-QUA-2019-00001

• Pantalla/operación: Gran pantalla TFT con panel de control móvil, inclinable y giratorio

• Memoria: Almacenamiento de programas en SSDR

• Mando manual: Volante electrónico portátil

• Cuerpo de la máquina: Base de hierro fundido pesada y estriada, optimizada para ordenador

• Armario de control: Armario de control refrigerado

• Señalización: Luz de señalización de tres colores

• Colores: RAL 7035 Gris claro (máquina), RAL 9005 Negro azabache (depósito de refrigerante, cabezal, puerta)

• Husillo principal: SK40, accionado por correa MB-4.0

• Refrigeración del husillo: Sistema de refrigeración controlado por temperatura

• Junta rotativa: Junta rotativa Deublin para husillo accionado por correa

• Cambiador de herramientas: Cambiador de herramientas ampliado para herramientas de calentamiento

• Perno de tracción: Perno de tracción con taladro

• Preparación del 4º eje: Preparación del cable para el 4º eje (Quaser) con conector Harting y marco de montaje; preparación del 4º eje para la mesa giratoria Heidenhain

• Refrigeración por inundación: Toberas de salida anulares en la nariz del husillo, mediante bomba Grundfos

• Suministro interno de refrigerante (ICS): Con bomba Grundfos; filtro de cartucho incluido

• Aire de purga del husillo: Aire soplado adicional a través del husillo, conmutable mediante función M (Heidenhain)

• Tratamiento de virutas (básico): Lavado de virutas en el área de trabajo mediante bomba Grundfos; tolvas de virutas de acero inoxidable en el área de trabajo

• Lubricación: Lubricación central automática para husillos de bolas; lubricación híbrida automática para guías y husillos de bolas

Equipamiento adicional

• 4º eje: Mesa giratoria Lehmann (monohusillo)

• Plato de 3 garras: BFU.520-250ps para mesa giratoria

• Motor de la mesa giratoria: Mavil ERN, listo para enchufar (conectores Harting acodados)

• Filtración avanzada y evacuación de virutas: Filtro de tambor (filtración hasta [valor no facilitado]) incluido transportador de virutas de cinta rascadora

• Sistema de medición de piezas y herramientas:

  • Receptor de infrarrojos para medición de piezas de trabajo/herramientas

  • Sonda de medición Renishaw OMP40-2 con control óptico de señales; incluye juego de herramientas y manual de instrucciones

  • Palpador recto PS3-1C con eje cerámico y bola de rubí (rosca M4)

  • Renishaw OTS toolsetter con transmisión modulada ópticamente, soporte de mesa ajustable, disco de palpador de carburo; incluye juego de herramientas y guía de inicio rápido

  • Kit de cambio de herramientas para OTS/RTS: adaptador de cambio A-5401-4030 para OTS y barra de sujeción A-5401-4032 para ranuras
