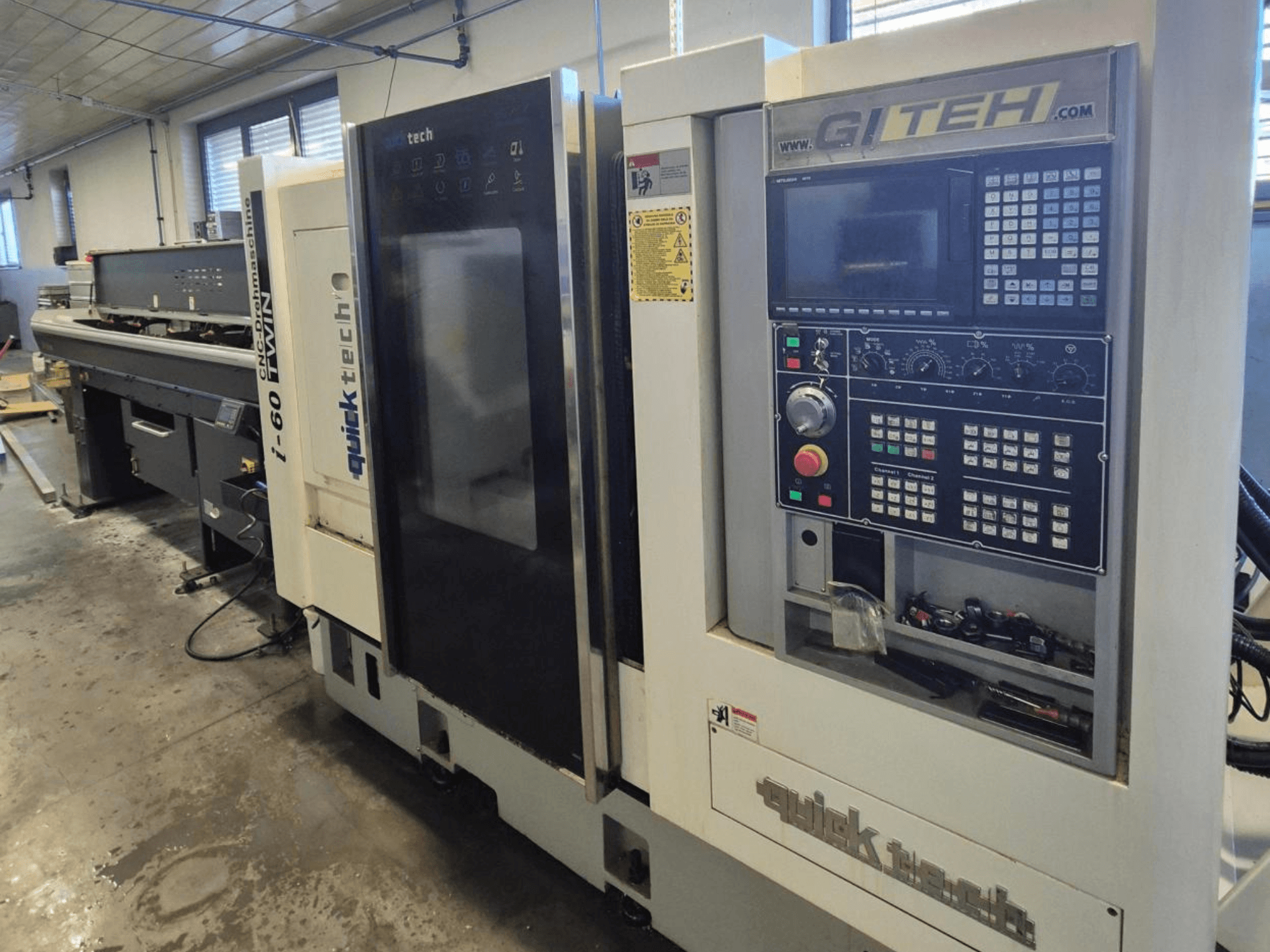

Quick-Tech - i60 twin SI-TUR-QUI-2016-00001

• Diámetro del husillo principal: 60 mm

• Diámetro del subhusillo: 42 mm

• Longitud máx. de torneado: 300 mm

• Velocidades

  • Husillo principal 4000 rpm

  • Subhusillo 4000 rpm

  • Herramientas accionadas: 4000 rpm

• Husillos

  • Indexación del husillo principal: 0,001

  • Indexación del subhusillo: 0,001

  • Freno de husillo hidráulico (principal y secundario)

  • Sincronización de la rotación y el posicionamiento del husillo

• Estaciones de herramientas

  • Lado del husillo principal: 6 torneado exterior, 5 torneado interior

  • Lado del subhusillo: 3 torneado exterior, 4 torneado interior

  • Herramientas motorizadas: 12 estaciones

• Capacidades de procesamiento

  • Mecanizado simultáneo en 4 ejes

  • Programación completa de ejes directamente desde el control

  • Función de soplado de aire (código M)

  • Detección de expulsión de piezas

• Portapiezas

  • Plato del husillo principal Ø185 mm

  • Plato subhusillo Ø173 mm

• Equipamiento de la máquina

  • Tornillos y placas de nivelación de la máquina

  • Luz de trabajo LED

  • Columnas de señalización de 3 colores

  • Sistema automático de lubricación central

  • Depósito de refrigerante y sensor de nivel de refrigerante

  • Bomba de refrigerante de alta presión 30-40 bar

  • Transformador 380V/220V

  • Kit básico de herramientas

  • Manual del operador, manual de programación, esquemas eléctricos, documentación del PLC

• Sistema de control: Mitsubishi M70

  • Pantalla en color de 10,4"; comprobación del programa de volante MPG

  • Programación absoluta/incremental; programación ISO

  • Función de apagado automático de la máquina

  • Ciclo de corte de rosca (G92); roscado rígido

  • Velocidad de corte constante (G96/G97)

  • Visualización del tiempo de producción y contador de piezas

  • Movimiento Jog para ejes X, Z, Y, W; contorneado C1 y C2 para torneado/fresado

  • Incremento mínimo de entrada 0,001 mm

  • 80 posiciones de corrección y geometría de herramienta

  • Carga de programas mediante tarjeta de memoria o USB; conectividad de red

  • Programación de chaflanes y radios; compensación de radios

  • Motores absolutos (sin necesidad de búsqueda de referencia); funciones de autodiagnóstico

  • Sincronización de husillo

  • Roscado con herramientas motorizadas; roscado en subhusillo

  • Funciones de ayuda a la programación; simulación de programas 2D

  • Capacidad de edición de PLC

  • Función de tallado de engranajes incluida

  • Orientación de la herramienta motorizada

Equipamiento adicional (no forma parte de la máquina base)

• Transportador de virutas

• Alimentador de barras VITO 56 (3 m)

• Transportador de piezas acabadas
