SCHMID - SE 368DE-MIL-SCH-2019-00002

Name: SCHMID SE 368
Brand: SCHMID
SKU: DE-MIL-SCH-2019-00002
Price: 690000 EUR
Availability: InStock

690.000 €

Precio GINDUMAC

(Ex works)

Obten un presupuesto oficial

Visita la máquina

haz una contraoferta

Descargar PDF

¿Tiene más preguntas? ¡Contáctenos!

José María García

+34 601 158 008

j.garcia@gindumac.com

Contacta por Whatsapp

GINDUMAC
Productos
Máquinas herramienta
➤ Venta de SCHMID SE 368 usados | gindumac.com

Mostrar en idioma original

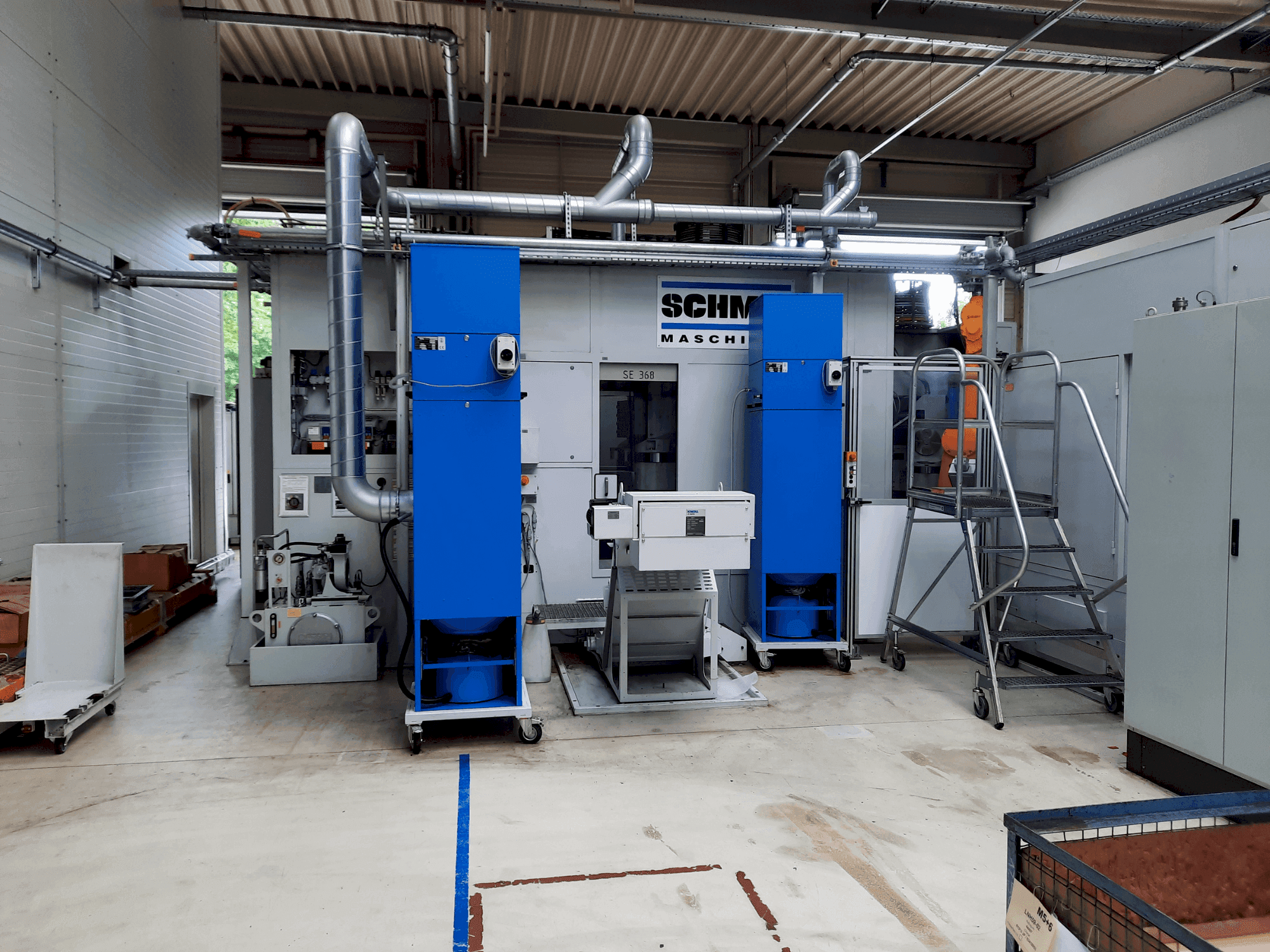

Este centro de mecanizado horizontal de 5 ejes SCHMID SE 368 se fabricó en 2019. Cuenta con un control Siemens Sinumerik 840 D SL, velocidades de desplazamiento rápido de 75/40/90 m/min en X/Y/Z y una mesa de lanzadera. Está equipada con unidades giratorias NC dobles, un cambiador de herramientas de 30 pliegues y un portaherramientas HSK-A63. La velocidad máxima es de 10.000 rpm. Incluye un transportador de virutas y un sistema de refrigeración. Una gran oportunidad para comprar este centro de mecanizado horizontal SCHMID SE 368. Contacte con nosotros para más detalles sobre este centro de mecanizado horizontal.

Resumen

marca: SCHMID
año: 2019
MODELO: SE 368
tipo de aplicación: Fresado
Ubicación: Alemania
tipo de máquina: Centro de mecanizado horizontal
Marca de unidad de control: SIEMENS

Información técnica - SCHMID SE 368

Datos generales

Peso de máquina: 21000 kg

Unidad de Control

Modelo: Sinumerik 840 D SL
Marca: SIEMENS

Transmisión principal

Número de husillos: 2
Rango de velocidad de husillo: 50 - 24000 rpm 1/MIN
Cono de adaptación: HSK-A63

Recorrido

Recorrido Eje X: 400 mm
Avance rápido Eje X: 75 m/min
Recorrido Eje Y: 450 mm
Avance rápido Eje Y: 40 m/min
Recorrido Eje Z: 550 mm
Avance rápido Eje Z: 90 m/min

Herramientas

Diámetro máximo de herramientas: 75 mm

Información adicional

Equipamiento adicional

Doble husillo
Mesa lanzadera
2x 2 unidades giratorias NC
Sistema de armarios de distribución
Transportador de virutas Knoll 600K-1 2019
Unidad hidráulica
Sistema de filtrado
Sistema de refrigeración Lahntechnik KOF1803-100 2020
Número de posiciones del almacén de herramientas: 2x 30
Mesa giratoria (NC / sujeción hidráulica) : n x 360o, eje vertical,

Beneficios de la máquina

Ventajas técnicas de la máquina

Accionamiento principal trifásico ibag : s1-100% 40 kw / s6-40% 52 kw
Datos clave de rendimiento husillo de trabajo kw s1 : 3 12 29 40 40
Velocidades del husillo aprox. 1/min : 1. 000 5. 000 10. 000 20. 000 24. 000
Par aprox. Nm : 27 27 27 19 17
Diámetro de la herramienta con posiciones vecinas libres : 125 mm
Mesa giratoria (nc / indexación hidráulica) : eje vertical, 0° - 180°, máx. Ángulo de rotación en relación con el 5º eje : +/- 150°
Diámetro de la mesa giratoria : 400 mm, mesa giratoria (ejes horizontales u1-u2/ v1-v2), mesa giratoria (nc / sujeción hidráulica) : n x 360o, eje vertical, diámetro de la mesa giratoria : 330 mm
Sujeción de palets : 2 módulos de sujeción de punto cero/mesa
Sistemas de medición de posición : sistemas de medición de posición absoluta
Tolerancia de posición x - y - z : 0. 008 mm (vdi/dgq 3441)

Más información

Máquina aún en marcha

*Pueden existir diferencias entre los datos mostrados y los reales, esto debe ser confirmado por el representante de ventas.
