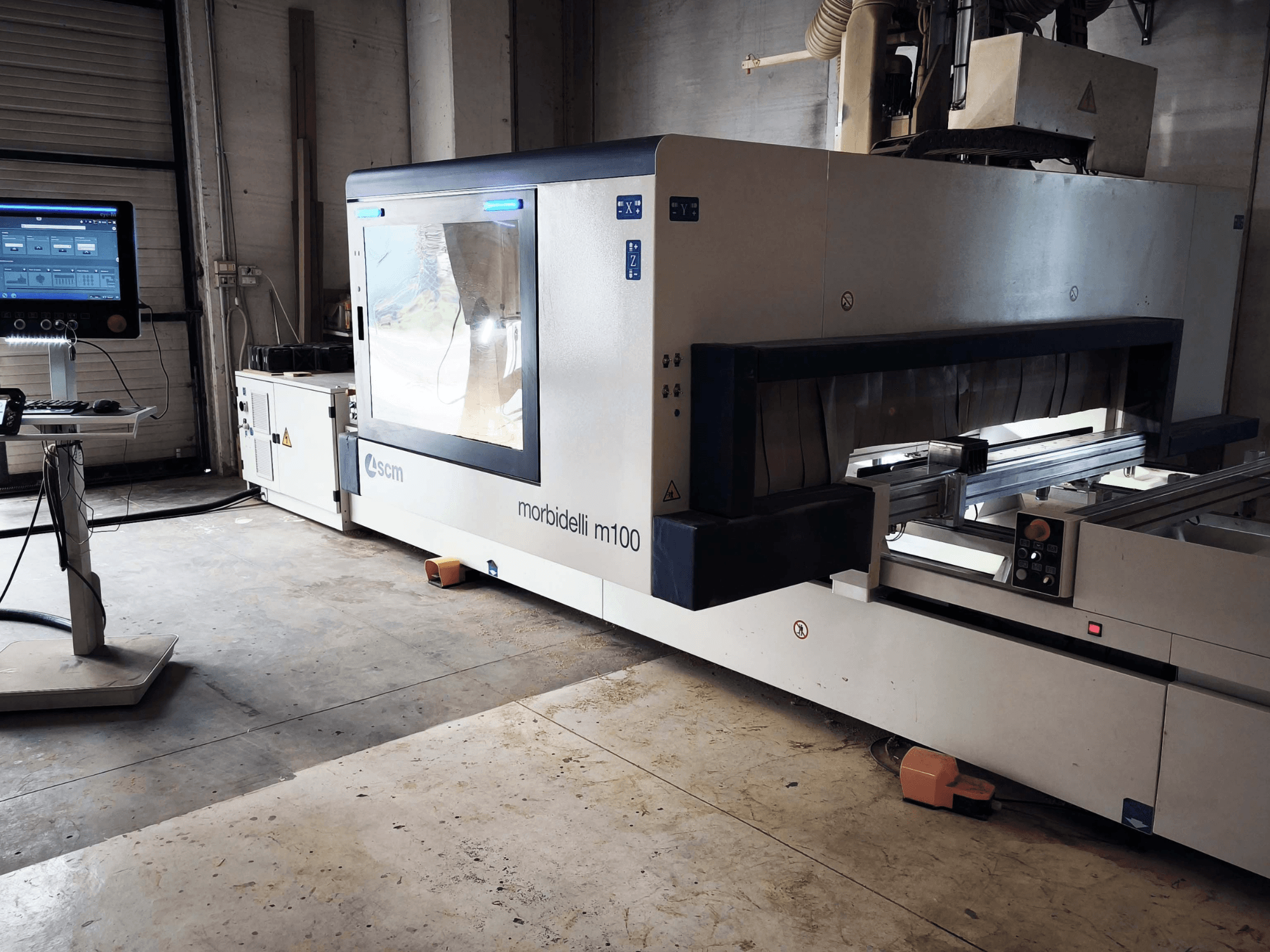

SCM - Morbidelli M100 IT-CNC-SCM-2023-00001

• Área de trabajo

  • Ancho máximo de carga del panel / paso en el eje Y: 2.200 mm

  • Paso de la pieza en el eje Z: 250 mm

  • Longitud de trabajo del péndulo: 1.700 + 1.700 mm

  • Velocidad vectorial X+Y PRO-SPACE: 56 m/min

  • Velocidad vectorial X+Y PRO-SPEED: 78 m/min

  • Configuración de seguridad PRO-SPACE: eje X limitado a 25 m/min para la seguridad del operario

• Unidad de fresado de 5 ejes – JQX

  • Electrohusillo JQX de 5 ejes, HSK 63F

  • Rotación del eje B: ±185°, velocidad: 7.000°/min

  • Rotación del eje C: ±320°, velocidad: 7.000°/min

  • Rotación programable en sentido horario y antihorario, rodamientos cerámicos, refrigeración por líquido

  • Campana de extracción automática: 3 posiciones + posición de exclusión

• Unidad de taladrado – F23L Ro.Ax

  • 13 husillos verticales seleccionables de forma independiente

  • 5 cabezales de perforación horizontales con doble salida (3 en X, 2 en Y)

  • Velocidad del husillo de taladrado: 4.200 rpm (estándar) / 3.000–8.000 rpm (con variador)

  • Hoja de sierra integrada en X; diámetro máximo 125 mm; espesor 2,2–6 mm

  • Velocidad de la hoja: 5.000 rpm (estándar) / hasta 10.000 rpm (con inversor)

  • Potencia del motor de taladrado: hasta 3,9 kW

  • Longitud máxima de taladrado: 70 mm; distancia entre husillos: 32 mm; conexión de herramienta Weldon de Ø10 mm

  • Asistencia neumática de alta presión: >64 kgf por husillo

• Almacén de herramientas (hasta 28 posiciones en total)

  • TRB14: 14 herramientas; diámetro máximo de la herramienta: 300 mm (3 ejes) / 350 mm (5 ejes); peso máximo de la herramienta: 8 kg

  • FAST14: 14 herramientas; Ø máximo: 225 mm (sierra) / 180 mm (herramientas circulares/agregados angulares); peso máximo de la herramienta: 8 kg

• Mesa de trabajo y sujeción

  • 6 mesas/barras TV FLEX 1600; bloqueo/desbloqueo neumático

  • Topes de referencia automáticos: 6 traseros, 6 intermedios, 4 laterales

  • Topes delanteros adicionales H=75

  • 4 dispositivos neumáticos de elevación de paneles H=75

  • Capacidad de mecanizado en péndulo

  • Sistema de sujeción por vacío

• Equipo de vacío

  • Bomba de vacío: 250 m³/h

  • 18 ventosas fijas: 145 × 145 mm, H = 75 mm

  • 6 ventosas giratorias: 145 × 55 mm, H = 75 mm

• Medición/posicionamiento

  • Sensor automático de longitud de la herramienta

  • Posicionamiento por láser dual (un proyector por zona de trabajo)

  • Referencias automáticas de posicionamiento de la pieza de trabajo

• Control y software

  • Maestro Active CNC HMI; Maestro CNC CAD/CAM

  • Importación de DXF; importación de PGM / conversión a PGMX

  • Programación paramétrica; Gestor de herramientas; Maestro APPS

  • Configuración gráfica de la mesa de trabajo; comprobación de colisiones; estimación del tiempo de ciclo

  • Funcionalidad de asistencia remota; conexión en red

• Consola de operador

  • PC industrial integrado eye-M PRO, pantalla táctil Full HD de 21,5" (1920 × 1080)

  • Intel i7 de 2,80 a 3,60 GHz; 8 GB de RAM DDR4; disco duro de 500 GB

  • Ethernet RJ45; USB 3.0

  • Mando a distancia TECPAD de 7" con cable; longitud del cable: 6,5 m

• Datos de instalación

  • Potencia instalada: 23–28,5 kVA; 400 V; 50 Hz; trifásica

  • Consumo de aire: 450 Nl/min

  • Velocidad del aire de extracción: 30 m/s; conexión de extracción de Ø 250 mm

Equipamiento adicional

• Portaherramientas y pinzas de sujeción: no incluidos en la oferta

• No se especifica que se incluyan otros accesorios externos (robots, sistemas de automatización, transportador de virutas, alimentador de barras, etc.)
