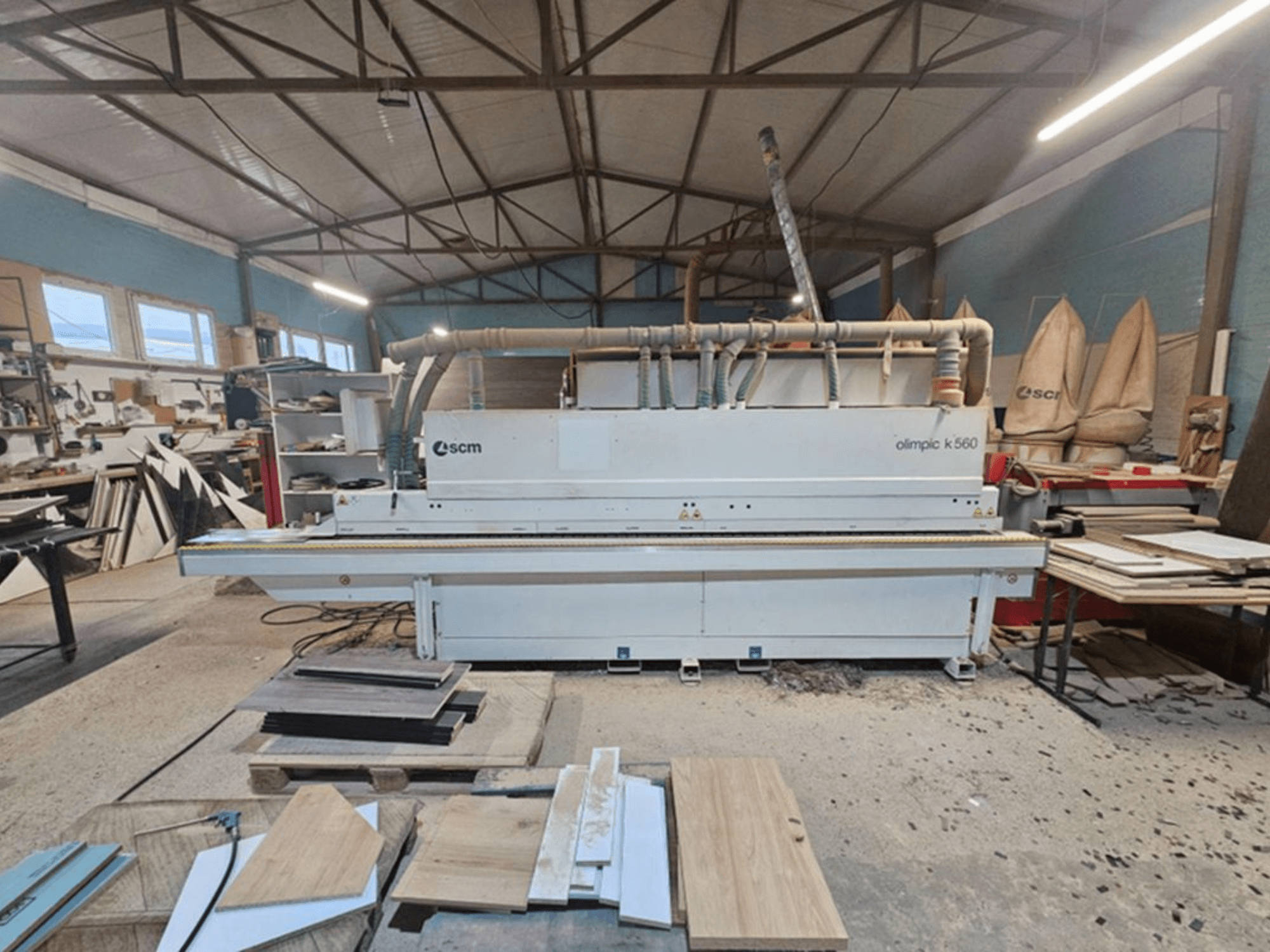

SCM - Olimpic K 560RO-EDG-SCM-2019-00003

Características principales

• Velocidad de avance de hasta 18 m/min con una separación entre paneles de 600 mm, incluso con redondeo de esquinas

• Control mediante pantalla táctil a color «Touch 7» con gráficos, gestión de programas, diagnóstico y control digital de la temperatura del pegamento

• Grupo de redondeo de esquinas «Round X» de 2 motores para el redondeo y el recorte de esquinas

Especificaciones técnicas

• Velocidad de avance: 12–18 m/min

• Espesor de la pieza de trabajo: 8–60 mm

• Espesor del canto (rollo): 0,4–3 mm

• Espesor del borde (banda): 0,4–6 mm

• Sección transversal máxima del borde (rollo): 135 mm²

• Diámetro máximo del rollo: 800 mm

• Saliente del borde: 2 mm arriba / 2 mm abajo

• Distancia entre piezas: 600 mm

• Longitud mínima de la pieza: 140 mm

• Ancho mínimo de la pieza: 95 mm (60 mm con ajuste especial)

• Longitud mínima (material en rollo): 180 mm

• Longitud mínima (material en tiras): 220 mm

• Apertura de la barra de presión de la pieza: 560 mm

• Altura de trabajo: 900 mm

Sistema de control (Touch 7)

• Pantalla táctil en color de 7" (16:9)

• Visualización gráfica y simulación de todas las unidades

• Control de todas las unidades y funciones de arranque automático

• 60 programas libremente editables

• Control completo mediante PLC con supervisión del codificador

• Control digital de la temperatura del depósito de cola

• Diagnóstico con asistencia al operador

• Estadísticas: recuento de piezas, metros de canto, tiempo de funcionamiento de la cadena

• Selección de pasada: primera o segunda pasada de procesamiento

Unidades de procesamiento

• Fresado de unión: dos fresas de unión de diamante, de 1,8 kW cada una, a 12 000 rpm

• Unidad de encolado VC-S4.1: calefacción de 3 kW, depósito de 1,5 kg, sistema de cambio rápido Fastlock, rodillo principal motorizado + tres rodillos de presión

• Unidad de recorte K/SEL: dos motores de alta frecuencia de 0,35 kW cada uno, 12 000 rpm, giro de 0 a 15°

• Unidad de fresado al ras R-K: dos motores de alta frecuencia de 0,55 kW cada uno, 12 000 rpm, radio de la herramienta R2

• Redondeado de esquinas «Round X»: dos motores de alta frecuencia de 0,35 kW cada uno, 12 000 rpm, guías de precisión sin holgura

• Unidad rascadora RAS-K: radio de la herramienta R2

• Unidad de pulido SP-V: dos motores de 0,18 kW cada uno, 3.000 rpm

Equipamiento adicional

• Cambio automático Autoset T-ER2:

  • Cambio entre la primera y la segunda pasada

  • Cambio automático del espesor del borde (p. ej., de 0,4 mm a 2 mm)

• Sistema de pulverización de agente desmoldeante/antiadherente AAR

• Unidad rascadora de cola RC-V

• Herramientas de diamante de H = 64 mm para el grupo de rectificado/prefresado
