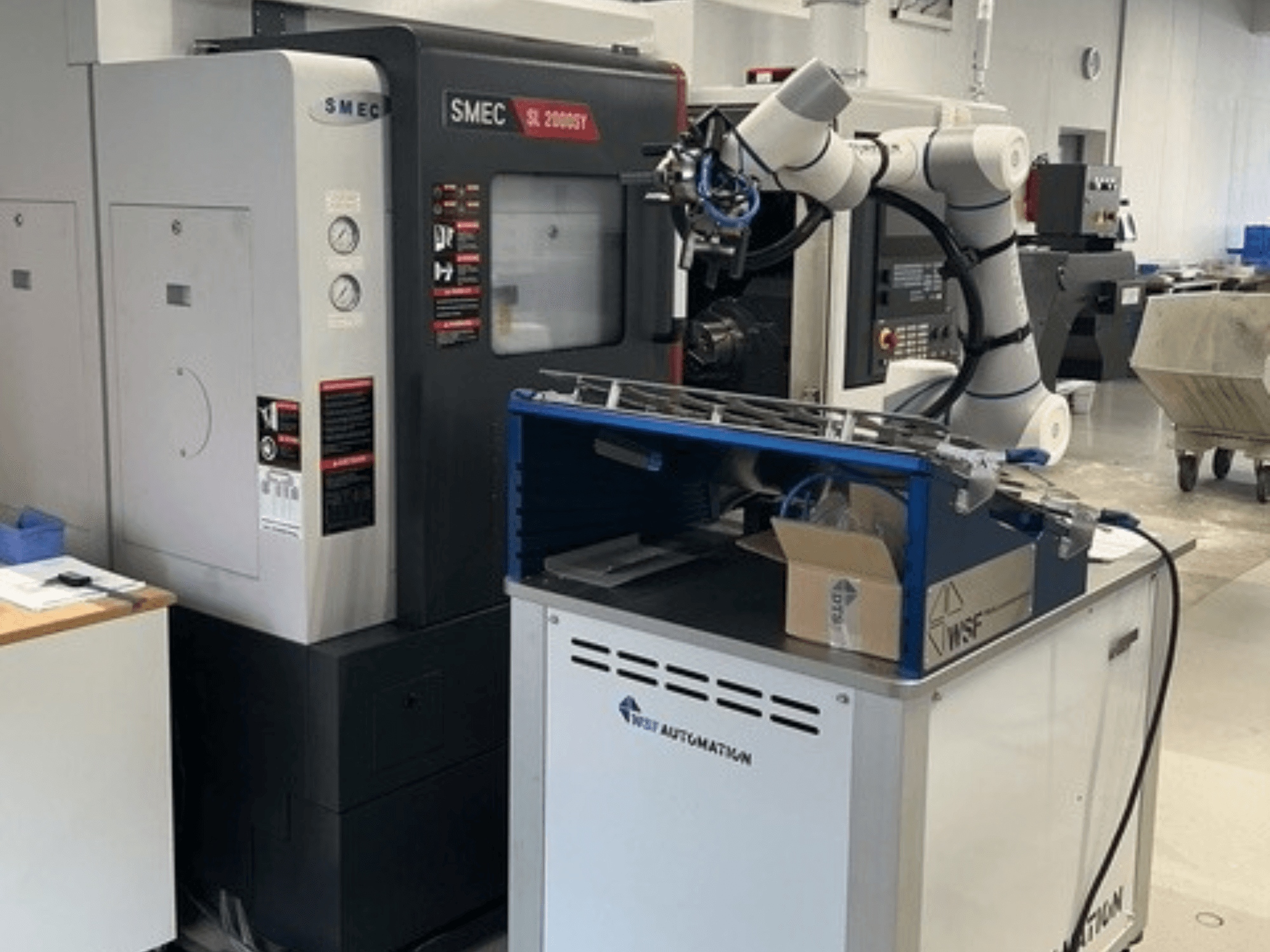

SMEC - SL 2000 BSY + WSF JokerDE-TUR-SME-2024-00001

• Rango de trabajo

  • Diámetro de giro sobre la cama 650 mm

  • Diámetro de giro sobre carro transversal 540 mm

  • Diámetro máx. de torneado: 395 mm

  • Longitud máx. de mecanizado (B): 450 mm

• Husillo principal

  • Diámetro del mandril: 210 (8") mm

  • Estándar de la nariz del husillo A2-6 ASA

  • Cojinete del husillo, diámetro interior: 110 mm

  • Diámetro máx. de la barra: 68 mm

  • Diámetro interior del husillo: 76 mm

  • Par máx.: 212,9 Nm a 15 min-¹

• Subhusillo

  • Diámetro del mandril: 175 (6") mm

  • Estándar de la nariz del husillo A2-5 ASA

  • Cojinete del husillo, diámetro interior: 90 mm

  • Diámetro máx. de la barra: 36 mm

  • Diámetro interior del husillo: 45 mm

  • Potencia motriz: 9/7,5 kW

  • Par máx.: 67,9 Nm (S2 15 min-¹)

  • Velocidad máx.: 6.000 rpm

• Torreta de herramientas

  • Número de estaciones de herramientas accionadas: 12

  • Portaherramientas BMT55 kW

  • Potencia de accionamiento de las herramientas accionadas 9,3/4,9 min-¹

  • Velocidad máx.: 5.000 rpm

  • Par máx. de las herramientas accionadas 35,1 Nm (S2 15 min-¹)

  • Sección de las herramientas fijas: 25 x 25 mm

  • Sección del soporte de la barra de mandrinar Ø40 mm

  • Tiempo de cambio estación/estación: 0,2 seg.

• Ejes y avance rápido

  • Servomotor eje X: 3,0 kW; máx. avance rápido eje X: 18 m/min

  • Servomotor del eje Z: 3,0 kW; máx. desplazamiento rápido eje Z: 30 m/min

  • Servomotor del eje B: 3,0 kW; máx. desplazamiento rápido eje B: 24 m/min

  • Servomotor del eje Y: 3,0 kW; máxima velocidad de desplazamiento eje Y: 12 m/min

• Diseño de la máquina

  • Ángulo de la bancada inclinada: 30 grados

• Conexión eléctrica

  • Tensión: 400 V

  • Potencia aparente: 50 kVA

• Neumática

  • Conexión de aire comprimido 6 bar

Equipamiento adicional

• Transportador de virutas

  • Capacidad de cubos con transportador de virutas: l

  • Presión del transportador: 10 bar

  • Potencia de la bomba: 2,2 kΩ

  • Capacidad del cubo: aprox. 14 l

  • Presión máx.: 35 bar

  • Peso neto transportador de virutas: aprox. 1.000 kg

• Transformador

  • Peso neto del transformador: aprox. 300 kg

• Robot/automatización WSF Joker

  • Carga útil 12 kg

  • Alcance 1300 mm

  • Dimensiones de transporte (L x A x A): 120 x 100 x 140 cm

  • Peso: aprox. 300 kg
