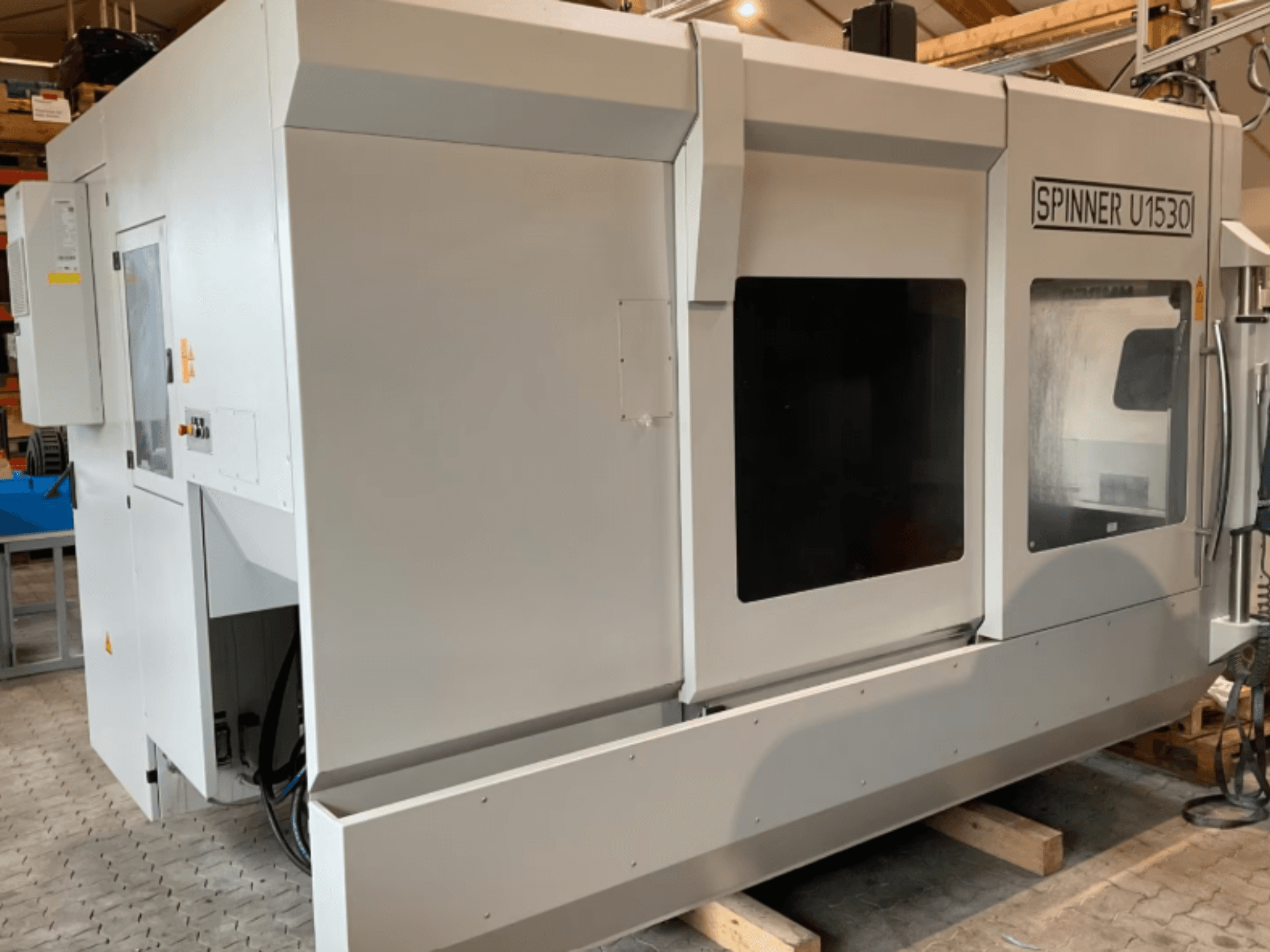

SPINNER - U5-1530DE-MIL-SPI-2021-00001

- Número de ejes: 5 ejes simultáneos

- Configuración de la mesa: sección de mesa rígida fija (Starrtisch U-1530) combinada con una mesa giratoria/inclinable de 2 ejes (SPRT650 / Versión T)

- Velocidad del husillo: hasta 12 000 rpm (opción de husillo avanzado)

- Conicidad del husillo: SK40

- Capacidad del almacén de herramientas: 54 posiciones

- Potencia de cortocircuito de la red (SK-Netz): >= 1,6 MVA (100xPnE/R-Modul en kW)

- Carga conectada: 26 kVA

- Tensión nominal: 3~ 400 V + N + PE

- Corriente nominal del dispositivo de protección (In): 50 A

- Corriente nominal de funcionamiento (Ib): 42 A

- Frecuencia de red: 50 / 60 Hz

- Tipo de red, tipo de conexión: Red TN (5 hilos) con punto neutro a tierra y con capacidad de carga

- Interruptor diferencial (RCCB): Sin FI-Schalter (recomendado)

- Sistema de control: SIEMENS 840D-SPIOS V1 (plataforma SINUMERIK 840D sl sl SPIOS V2)

- Sistema de medición: escalas lineales X/Y/Z (U-1530 Advanced) combinadas con un palpador de pieza de trabajo 3D BLUM y un sistema de medición de los ejes B/C

- Refrigerante a través del husillo (IKZ): Sí, con una unidad CTS de alta presión y un depósito de alta presión (BAZ 70 bar)

- Frenado de los ejes rotativos: frenos hidráulicos en los ejes B y C con paso de unión rotativa de 2 vías (70/7 bar)

- Rango de temperatura ambiente: 15 °C < T < 35 °C

- Humedad relativa: <= 70 % a 20 °C

- Peso total de la máquina: ~10 500 kg (máquina base) + ~377 kg (transportador de virutas) + 170 litros de volumen de refrigerante

- Idioma principal: alemán

- Segundo idioma: inglés

- Terminal de control portátil multifuncional: incluido

- Shopmill: incluido

- Eje rotativo de mecanizado de 4 ejes: incluido

- Simulación 3D: incluida

- Reconocimiento del material restante: incluido

- Grabación simultánea del mecanizado: Incluido

- Funciones de apagado automático: Incluido

- Medición cinemática: Incluida

- Superficie avanzada: Incluida

- Interpolación spline: Incluida

- 2 GB de memoria adicional: Incluida

- Funciones del sistema de palpador: Incluidas

- Sistema de refrigeración + transportador de chips en U U1530: Incluido

- Aire de soplado en el cabezal del husillo: Incluido

- Aire comprimido a través del husillo de fresado: Incluido

- Pistola de enjuague: incluida

- Puerta del robot, derecha: Incluida

- Base de interfaz UNIROB-V2021: Incluida

- Documentación digital: en alemán

- Ojales para descarga con grúa: Incluidos

- Pintura estándar: incluida

- Ejecución eléctrica: EUROPA-ST

- Presión hidráulica del sistema: 68 bar

- Presión hidráulica de sujeción (4.º/5.º eje): 35 bar

- Presión de funcionamiento neumática: 6 bar

- Consumo de aire comprimido: 180 litros/min (norma)

- Emisión máxima de ruido: 73 dB(A) en funcionamiento normal
