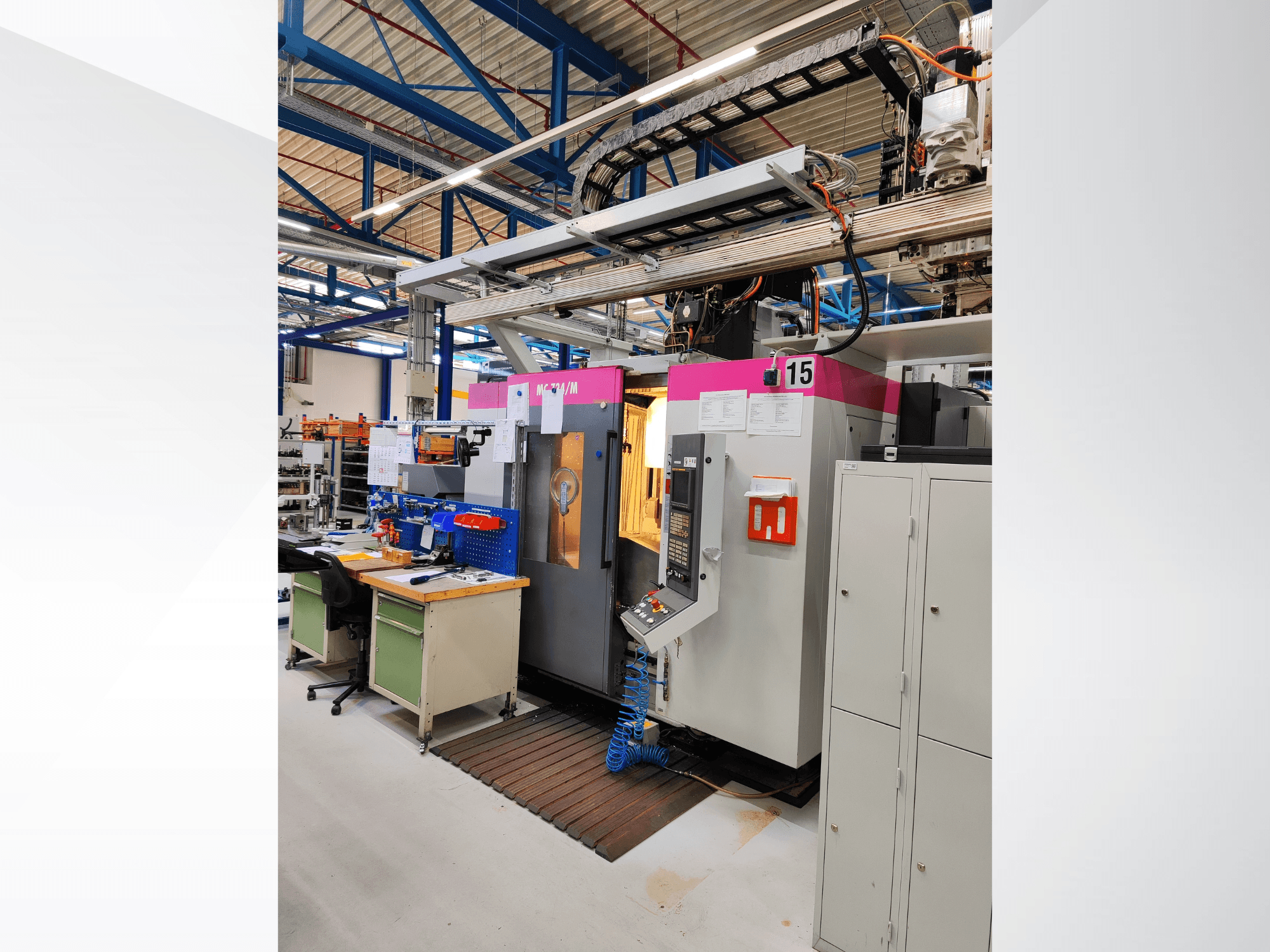

STAMA - MC 734MDE-MIL-STA-2006-00001

- Radio de interferencia: 252 mm

- Carga conectada: 51 kVA

- Potencia total necesaria: 46 kW

- Tensión de conexión: 400 V, 50 Hz

- Corriente nominal: 75 A

- Fusibles adicionales: 3 x 80 A

- Sección mínima de conexión: 4 × 25 mm²

- Cono del husillo: Capto 6

- Diámetro del cojinete del husillo: 85 mm

- Par máximo del husillo: 142 Nm (S6/20 %)

- Capacidad del almacén de herramientas: 48 + 90 herramientas

- Fuerza de sujeción de la herramienta: 8.000 N

- Diámetro máximo de la herramienta: 160 mm

- Longitud máxima de la herramienta: 300 mm

- Velocidad de avance X / Y / Z: 1 - 10 000 mm/min

- Desplazamiento rápido en X / Y / Z: 60 m/min

- Fuerza máxima de avance en X / Y: 7.000 N

- Fuerza de avance máxima en Z: 8.000 N

- Capacidad máxima de fresado: 600 cm³

- Diámetro máximo de taladrado: 40 mm

- Diámetro máximo de roscado: M30

- Motor del husillo principal 1: Kessler DMQ 112.AM.4.AFS/F (22,0 kW, 12 000 rpm)

- Motor del eje X: Fanuc A 06 B-0269-B 100 (5,5 kW, 3 000 rpm)

- Motor del eje Y: Fanuc A 06 B-0266-B 100 (4,5 kW, 3.000 rpm)

- Motor del eje Z: Fanuc A 06 B-0273-B 400 (5,5 kW, 3.000 rpm)

- Motor del almacén de herramientas: Fanuc A 06 B-0235-B 000 (2,5 kW, 4.000 rpm)

- Motor del 4.º eje B: Fanuc A 06 B-0266-B 100 (4,5 kW, 3.000 rpm)

- Motor del 5.º eje C: Fanuc A 06 B-0236-B 100 (2,3 kW, 4.000 rpm)

- Motor del 8.º eje X2: Fanuc A 06 B-0266-B 100 (4,5 kW, 3.000 rpm)

- Motor del 7.º eje U: Fanuc A 06 B-0213-B 400 (0,75 kW, 4.000 rpm)

- Motor del eje V: Fanuc A 06 B-0216-B 400 (1,0 kW, 4.000 rpm)

- Motor del cargador auxiliar: Fanuc A 06 B-216-B 400 (1,0 kW, 4.000 rpm)

- Motor del almacén plano: Fanuc A 06 B-0235-B 100 (2,5 kW, 4.000 rpm)

- Bomba de refrigerante 1: Brinkmann BFS 238/70 (5,0 kW, 2.900 rpm)

- Bomba de refrigerante 2: Brinkmann TH 90/470-540 (3,3 kW, 2.900 rpm)

- Bomba de agua sucia: Brinkmann TAS 603/280-6156 (5,5 kW, 2.900 rpm)

- Bomba de la pistola de lavado: Brinkmann TH 90/470-540 (3,3 kW, 2.900 rpm)

- Motor del filtro de láminas autolimpiante: Motovario P 63 B 4 (0,18 kW, 1.360 rpm)

- Motor del transportador de virutas: Bauer BS 06-74V/D 05 LA4/SP (0,25 kW, 1.350 rpm)

- Motor de la unidad hidráulica: Rexroth UPE5-4.00A10V5010ANT-H-1-025 (4,0 kW, 1.390 rpm)

- Motor de extracción de la cabina: Ziehl-Abegg RH 31 M-20K.5H.2R (0,75 kW, 2.880 rpm)

- Motor de la cinta transportadora: SEW-Eurodrive R 47 DT 7104/AS B1 (290 Nm, 1 380 rpm)

Equipamiento incluido:

Transportador de virutas, cargador auxiliar, sistema de refrigeración, cargador de piezas
