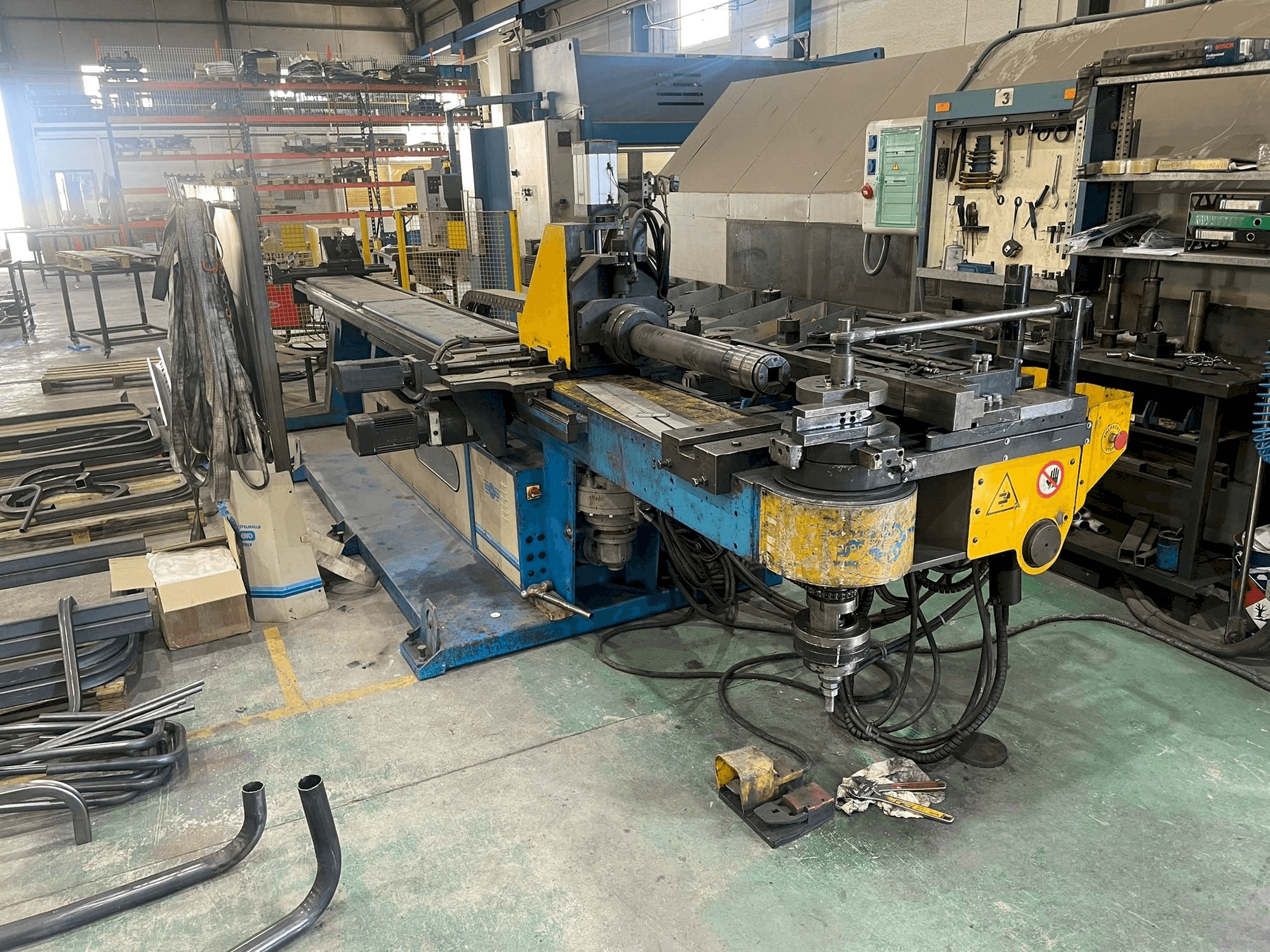

STAR-BEND STAR 800 CN6/GEN/L

Beneficios de la máquina

• Beneficios técnicos de la máquina:
  • - Radio de curvatura interior mínimo (_1) con eje estándar (Ø 60 mm) <= 40 mm
  • - Radio de curvatura máximo con brazo estándar (en el eje del tubo) 320 mm
  • - Radio de curvatura máximo con brazo especial (en el eje del tubo) 600 mm
  • - Longitud útil sobre husillo (_3) 6000 mm
  • - Cuello del husillo (sobre el centro de la matriz) 1200 mm
  • - Altura del cabezal (desde el centro de la garganta del troquel) 520 mm
  • - Altura de trabajo del centro del troquel al suelo (_2) 1210 mm
  • - Ángulo máximo de flexión 220 °.
  • - Paso interior del posicionamiento 80 mm
  • - Carrera ajustable del carro de sujeción 120 mm, carrera ajustable del husillo (_2) 0-100 mm, carrera ajustable del carro de contraste 120 mm
• Beneficios cualitativos de la máquina:
  • - Velocidad de precisión: máx. Velocidad de plegado (eje y)(*2) 90°/1".
  • - Máx. Velocidad de traslación (eje x) 1000 mm/1".
  • - Máx. Velocidad de rotación (eje z) 360°/1".
  • - Repetibilidad de la velocidad de traslación (eje x) +/- 0. 1 mm.
  • - Repetibilidad del ángulo de flexión (eje y) +/- 0. 1°.
  • - Repetibilidad ángulo de rotación (eje z) +/- 0. 1 °.
  • - Productividad máxima (con curvas a 90°) 500 ciclos / hora
