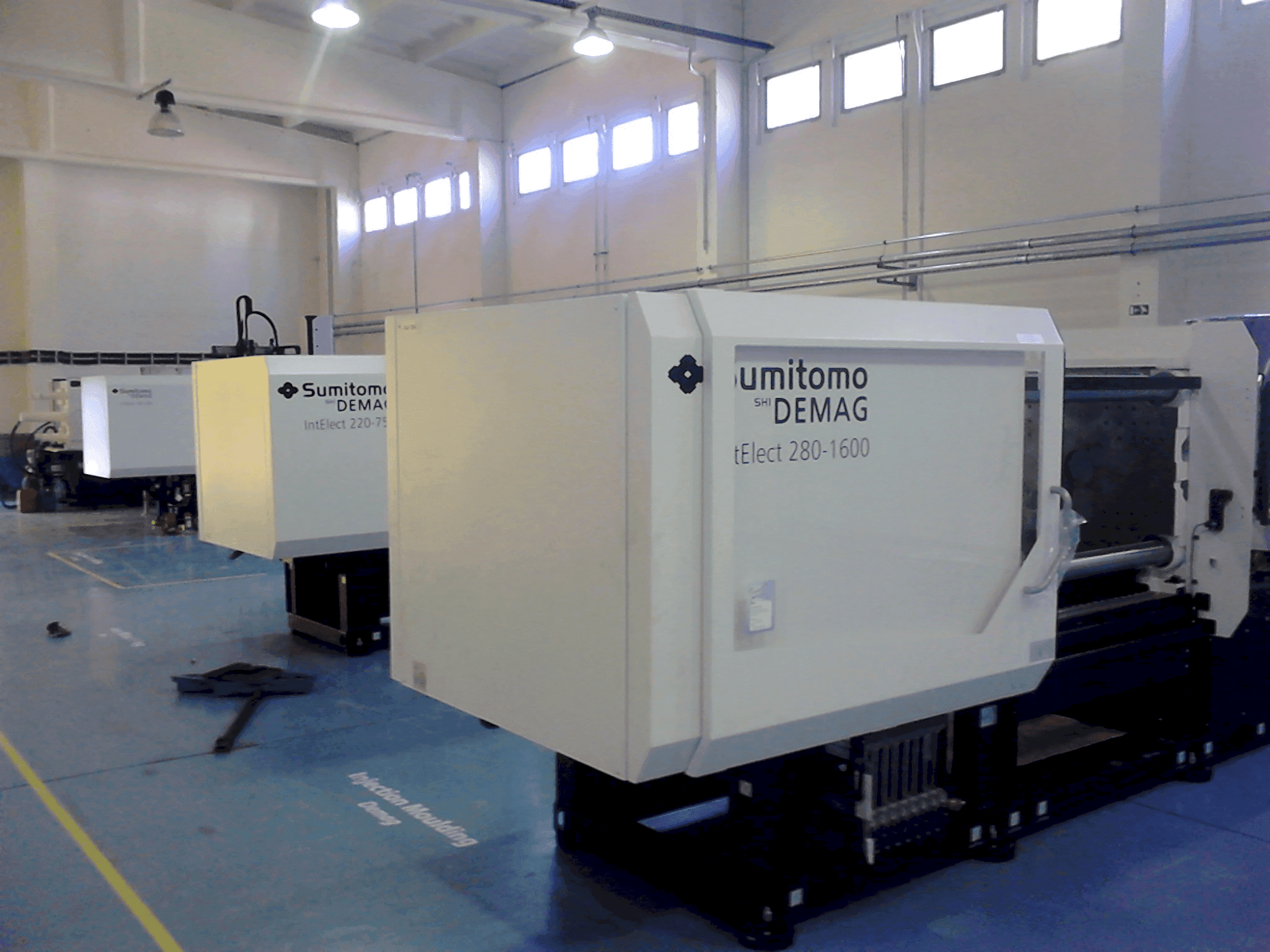

SUMITOMO SHI DEMAG - Intelect 280/685-1600DE-INJ-SUM-2013-00001

Equipamiento adicional

• Incluido con el robot Sepro SDR 22

Beneficios de la máquina

Ventajas técnicas de la máquina

• Saliente máximo del accionamiento con despegue de la boquilla: 39 mm
• Unidad de sujeción: 280
• Fuerza de cierre: 3080 kn
• Distancia máxima entre platinas: 1220 mm
• Placas de montaje del molde (h x v): 950 x 885 mm
• Distancia libre entre columnas (h x v): 685 x 635 mm
• Unidad de inyección: 1600
• Relación l/d: 20
• Caudal de inyección (ps) sin acumulador: 314 cm³/s
• Carrera de dosificación: 285 mm

Más información

Recorrido máximo de la boquilla: 450 mm Profundidad de inmersión de la boquilla (SVO): 20 mm Capacidad de la tolva de material: 110 l Velocidad máxima de inyección, estándar: 160 mm/s/ Equipamiento de serie: Alimentación eléctrica: 400 V ±10% / 50 Hz, 3 fases + N + PE/ Conexiones de cables: Común para accionamiento y calefacción/ Visualización de datos: Pantalla en color/ Conexiones de agua: Conexiones separadas para refrigeración del molde y de la máquina/ Configuración básica: Específica para Europa/ Color: Bancada de la máquina con estación de bombeo, motor eléctrico, armario de control inferior: Negro azabache (RAL9005)/ Unidad de sujeción, unidad de inyección, dispositivos de seguridad de la boquilla: Blanco señal (RAL9003)/ Puertas de seguridad y cubiertas fijas: Blanco señal (RAL9003) Superficies texturizadas: Sistema de refrigeración: Circuito abierto/ Pies antivibración/ Disposición de la platina del molde: Tipo E (según EUROMAP marzo '96), sin placa expulsora lateral/ Altura estándar del molde/ Velocidad de cierre: Movimientos sólo cuando el resguardo de seguridad está cerrado/ Función "Fuerza": Para tiempos largos de mantenimiento de la presión, velocidad máx. de inyección: 160 mm/s Velocidad de inyección: 160 mm/s Control de temperatura: Bucle de control cerrado para la zona de alimentación (máx. 90°C + 9°C de tolerancia)/ Contrapresión: Programable mediante 6 puntos de base (polígono)/ Bucle de control cerrado para la inyección, la presión de mantenimiento, la contrapresión y la dosificación/ Fuerza de cierre de la boquilla: Programable con el molde cerrado/ Tornillo y cilindro: Tornillo resistente al desgaste/ Barril nitrurado/ Relación L:D estándar/ Diámetro del tornillo: 50 mm/ Válvula antirretorno: versión con anillo de 3 piezas/ Boquilla: Diseño abierto/ Rosca métrica: M60x3/ Radio: 15,0 mm, diámetro interior: 3,0 mm/ Equipamiento opcional: Botón de parada de emergencia en el lado del no operador/ Enchufe: 1 x Schuko (230V / 10A), desconectable a través del interruptor principal/ Luz intermitente/ Válvulas neumáticas: 2 x válvulas de 5/2 vías en el plato fijo, programables/ Controlador de agua de refrigeración: 4 circuitos con indicación de temperatura (máx. 10 l/min por circuito) Refrigeración por molde: Apagado programable por tiempo 10 l/min por circuito)/ Refrigeración del molde: Tiempo de desconexión programable/ Control de canal caliente: Integrado (5 zonas, 2,75 kW) Control de la fuerza de cierre: Bucle de control cerrado/ Protección activa del molde mediante sensor al cerrar/ Tolva de material para alimentación automática/ Conmutación a presión de mantenimiento en función de la presión de la masa fundida o de la fuerza de inyección
