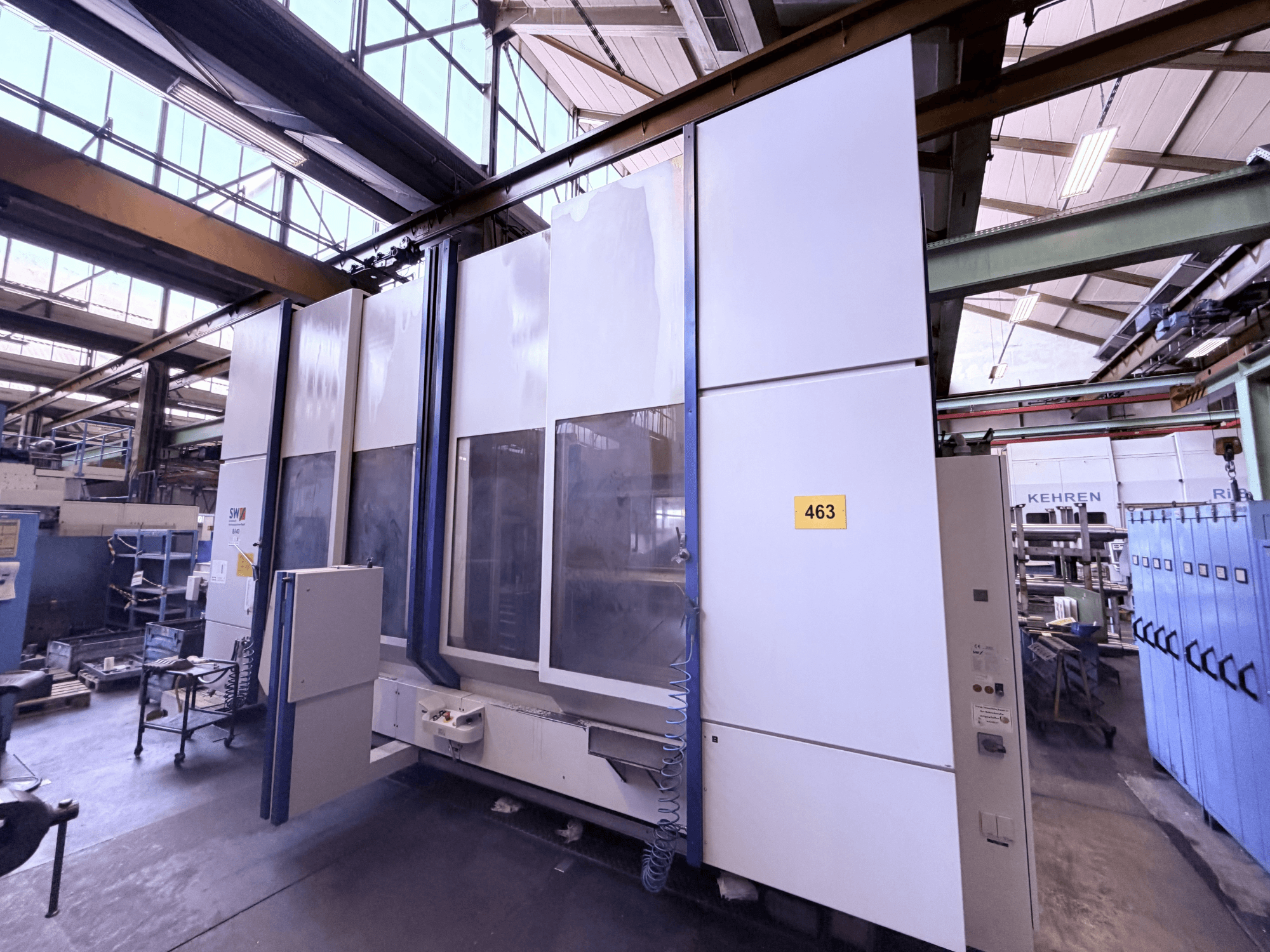

SW - BA 40DE-MIL-SWX-2001-00001

- Recorrido del eje X: 2 × 1300 mm (3350 mm en modo de bancada larga)

- Recorrido del eje Y: 630 mm

- Recorrido del eje Z: 630 mm

- Superficie de sujeción (modo péndulo): 2 x 1275 x 630 mm

- Desplazamiento rápido X/Y/Z: 40 m/min

- Velocidad de avance: 1 - 40 000 mm/min

- Diámetro del husillo: 100 mm

- Velocidad del husillo: 20 - 7.500 rpm

- Potencia del husillo: 36 kW (al 25 % de carga continua)

- Par del husillo: 950 Nm (al 25 % de carga continua)

- Conicidad/portaherramientas: SK 50 DIN 69871, forma B

- Ranuras del almacén de herramientas: 60

- Diámetro máximo de la herramienta (ranuras adyacentes libres): 110 mm (250 mm)

- Peso máximo de la herramienta: 8 kg (24 kg)

- Sistema de medición: lineal

- Mesa giratoria NC: Peiseler ATU 280 con contra-cojinete

- Presión del refrigerante (interna): 40 bar

- Limpieza del refrigerante: filtro de ranura

- Lavado del área de trabajo: Sí

- Pistolas de lavado: 2

- Control de rotura de herramientas: Leutze

- Recinto: Recinto completo

- Sistema de extracción: GEA-Delbag, 2 x KNAW 1-1-AF

- Unidad de disquetes: Sí

- Espacio necesario (L x An x Al): 7700 x 3700 x 4000 mm

- Se requiere cimentación: No

- Tensión nominal de servicio: 3/PE CA 400 V / 50 Hz

- Corriente nominal de trabajo: 87 A

- Carga total conectada: 50 kVA (capacidad nominal de 60 kVA)

- Fusible de la línea de alimentación: 100 A

- Horas de funcionamiento: 63 368 h

- Equipamiento opcional: sistema hidráulico ampliado de la máquina para la sujeción de piezas, sistema de válvulas para cilindros de sujeción de doble efecto, 2 circuitos de sujeción en el área de trabajo izquierda, 2 circuitos de sujeción en el área de trabajo derecha, presión de sujeción 250 bar / Q = 9 l/min, adaptación para cabezales de taladrado angulares (sin soporte de 4 puntos), puertas de carga automáticas, aprox. 60 mandriles SK50, 1 cabezal angular doble, dispositivo de sujeción reversible (eje A y contrasoporte), puente de sujeción
