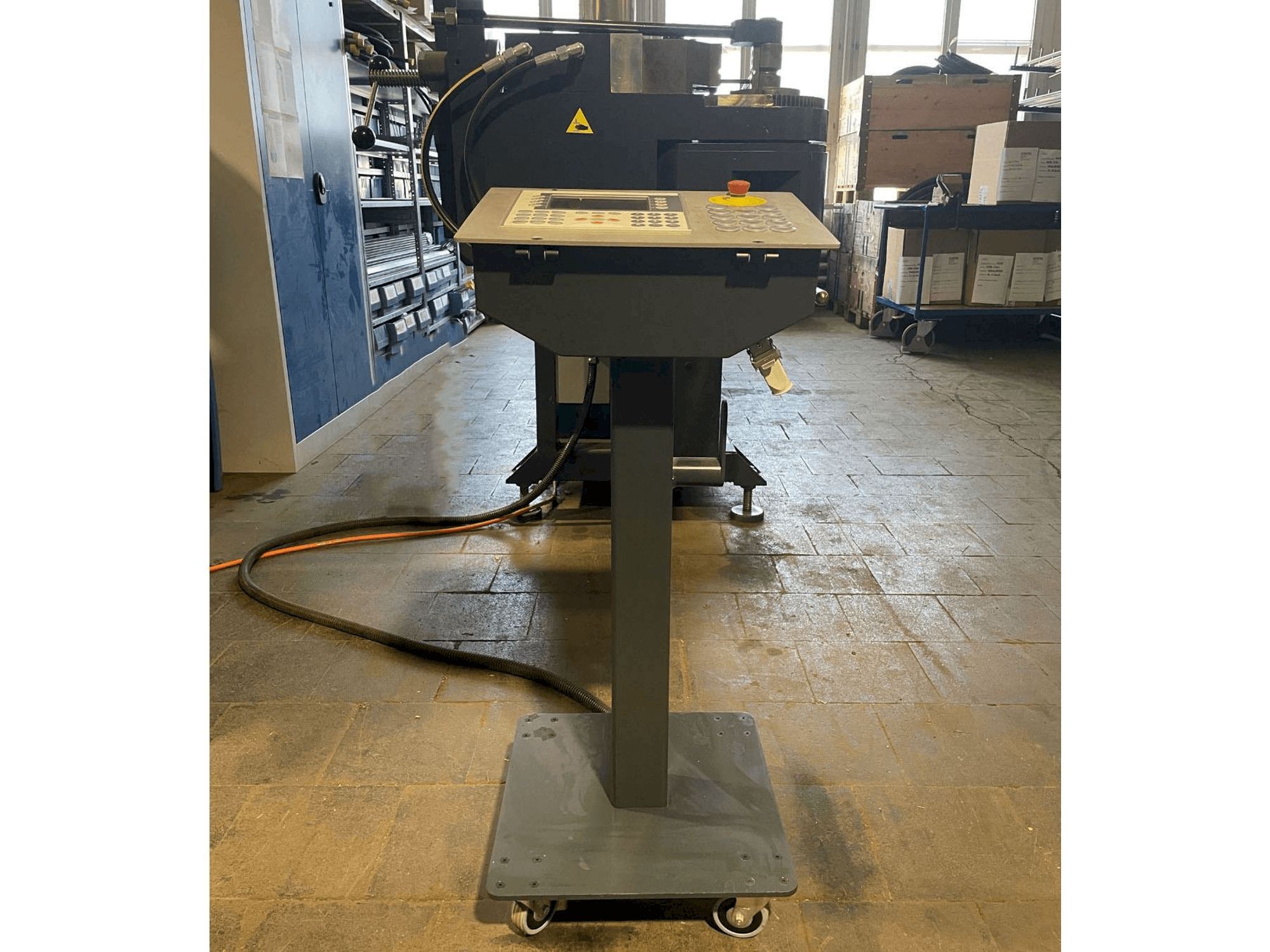

Thoman - FK50-3A-NCCH-BEN-THO-2018-00001

Beneficios de la máquina

Ventajas cualitativas de la máquina

• Accionamiento hidráulico, posicionamiento rápido
• Precisión 0. 1° - máx. Velocidad de plegado 45° seg (hacia delante)
• Eje flexible y piñón en una sola pieza, sin unión por chaveta
• Eje flexible con rodamientos de rodillos dobles, por lo tanto sin juego, desgaste ni mantenimiento (bajo) - brazo flexible apoyado en la parte inferior
• Cilindro de apriete en la parte superior fuerza de apriete regulable - sentido de flexión antihorario eje de avance:
• Accionamiento controlado hidráulicamente - posicionamiento: rápido-rápido-rápido-parado - precisión 0. 3 mm / máx.
• Posicionamiento: rapid-creep-stop
• Función de sujeción avance del tubo: - hidráulico - sujeción del tubo mediante pinzas estándar - el mandril de cuello largo permite soltar el tubo en la - zona del carril de deslizamiento función de sujeción en la herramienta de plegado:
• Hidráulico - fuerza de sujeción ajustable

Ventajas técnicas de la máquina

• Potencia de accionamiento instalada 5. 5 k
• Presión del sistema 250 bar
• Tensión de funcionamiento 400 v 16
• Dimensión máxima de introducción del tubo 3800mm
• Longitud de la bancada de la máquina 4500m
• Tubos redondos de 5 a 50 mm x 2. 9 mm de acero
• Radio máximo de curvatura ra max = 150mm
• Ángulo máximo de flexión 180° + 10° de exceso de flexión
• Velocidad de avance 300mm/se eje de rotación:
• Accionamiento controlado hidráulicamente
