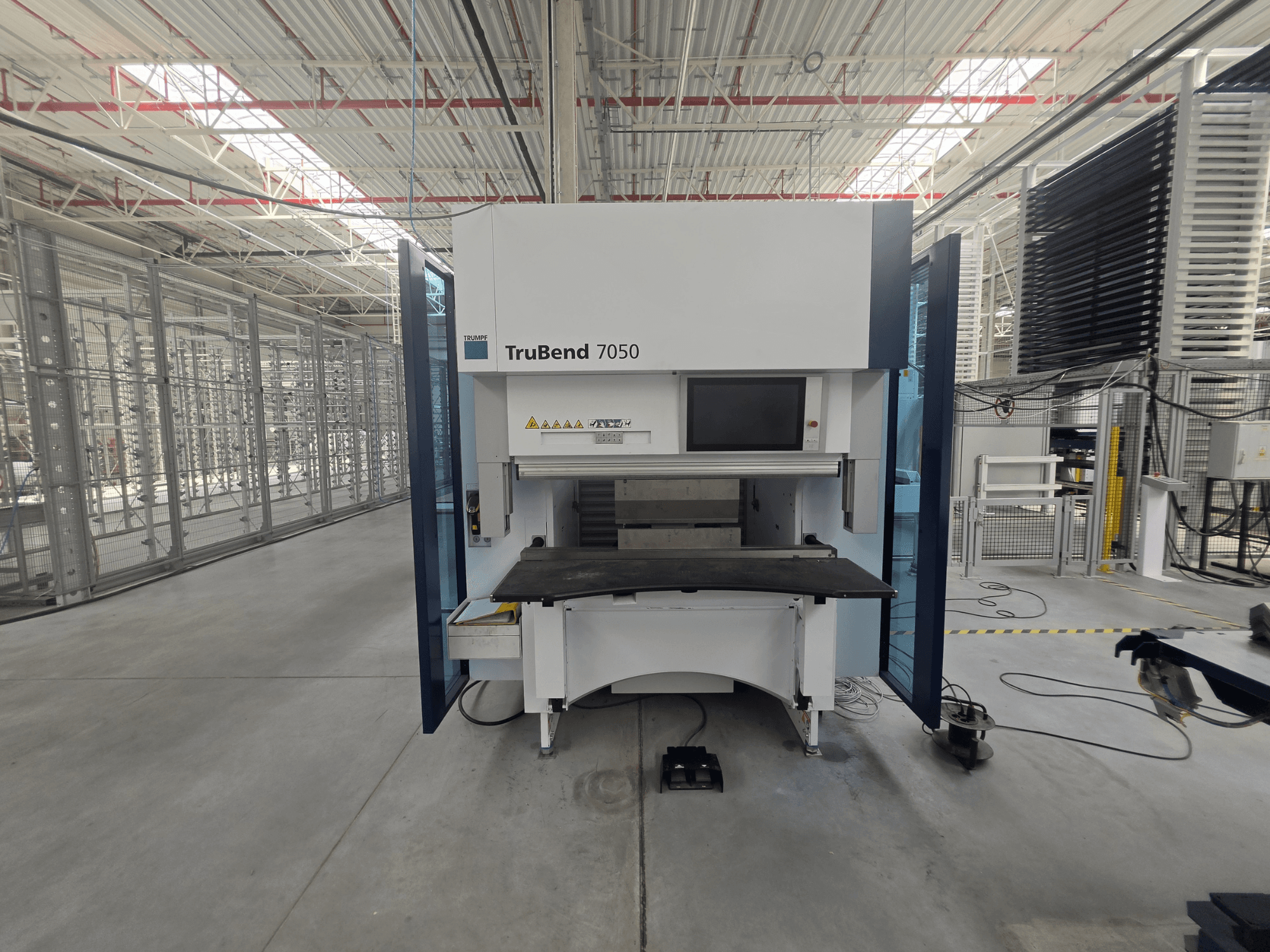

TRUMPF - TruBend 7050 (B28)PL-BEN-TRU-2022-00001

• Accionamiento: Accionamiento electromecánico dinámico de par

• Capacidad y dimensiones:

  • Altura libre en posición vertical: 1.305 mm

  • Altura útil de instalación: 385 mm

  • Profundidad de la boca: 250 mm

  • Altura de trabajo: 1 150 mm

  • Bastidor de la máquina: Bastidor soldado estable

• Ejes y tope trasero:

  • Ejes CNC: 7 (Y, X1, X2, R1, R2, Z1, Z2)

  • Topes traseros: sistema independiente de 6 ejes (X1/X2/R1/R2/Z1/Z2); ambas unidades se mueven de forma independiente

  • Características del tope trasero: Dedos de fibra de carbono, superficies de referencia endurecidas, accionamiento Z por cremallera helicoidal, posicionamiento flexible

• Recorridos / rango de trabajo:

  • Recorrido en Y: 215 mm

  • Recorrido X: 240 mm (alcance máximo del tope trasero: 500 mm)

  • Recorrido R: 153 mm

• Velocidades:

  • Avance rápido/retorno en el eje Y: 220 mm/s

  • Velocidad de trabajo en Y: 25 mm/s

  • Eje X: 1.500 mm/s

  • R: 750 mm/s

  • Z: 2.200 mm/s

• Precisión de posicionamiento:

  • Y: 0,002 mm

  • X: 0,02 mm

  • Z: 0,02 mm

• Abombamiento:

  • Abombamiento controlado por CNC, compensación automática mediante accionamiento

  • Accionamiento de abombado integrado en la mesa

  • Apto para el plegado en varias estaciones

• Eje Y / viga de la prensa:

  • Sistema de medición inductivo del eje Y

  • Compensación dinámica del retroceso con corrección automática basada en la fuerza

  • Barras guía ajustables y endurecidas

• Sistema de control:

  • TRUMPF Touchpoint TruBend, TFT Full HD de 21,5" (1920×1080)

  • Intel Core i5 de doble núcleo a 2,7 GHz, Windows Embedded Standard 7

  • Visualización 3D realista, base de datos tecnológica de TRUMPF

  • Gestión de usuarios con niveles Estándar/Experto/Administrador

  • 10 tarjetas de acceso de usuario incluidas

• Interfaces de datos:

  • USB, RJ45, Ethernet 10/100 Mbit/s

  • Central Link, OPC UA

  • Teleservicio por Internet / diagnóstico remoto

• Sujeción y configuración de herramientas:

  • Sujeción automática de herramientas TRUMPF superior e inferior (autocentrante, endurecida)

  • Cambio rápido de segmentos

  • Indicador LED de herramientas integrado en la sujeción superior (muestra las posiciones de configuración y la siguiente estación de plegado)

• Seguridad:

  • BendGuard automático (parte del Paquete de Productividad Plus)

    • Sistema de seguridad optoelectrónico con ajuste automático de la altura de la herramienta

    • Permite alcanzar la velocidad Y máxima permitida mediante el pedal

    • Ajuste automático, desplazable fuera del área de trabajo para el procesamiento lateral

  • Puertas de seguridad laterales con control electrónico

  • Puertas traseras abatibles de accionamiento eléctrico

  • Parada de emergencia

  • Dispositivos de sujeción para el transporte

  • Marcado CE

• Paquete ergonómico:

  • Mesa de apoyo delantera

  • Iluminación LED delantera y trasera de la zona de trabajo

  • Soporte para trabajar sentado o de pie

  • Estante para documentos

  • Cajón para instrumentos de medición

Equipamiento adicional

• Equipo de medición:

  • Medidor de ángulos digital

  • Calibre digital

  • Escuadra de 90 grados

  • 1 licencia de TecZone Bend

• Lector inalámbrico de códigos 2D con conexión Bluetooth
