TRUMPF - TruBend Cell 500 TRUBEND Cell 5000 with TruBend 5085 extended version and BendMaster 60DE-BEN-TRU-2015-00001

• Máquina: TruBend 5085 (2720 mm x 850 kN) con BendMaster 60

  • Estable bastidor de máquina totalmente de acero

  • Viga de prensado con cojinete esférico y ajuste de inclinación

  • Accionamiento superior electrohidráulico con tecnología de 4 cilindros

  • Gran espacio libre en los bordes

  • Cubiertas frontales planas

  • Moderno sistema hidráulico de bloque

  • Balanza de presión electrónica

  • Sistema de medición con escala de vidrio y compensación por muelle

  • Aceite hidráulico en la máquina (lubricación de por vida)

  • Refrigerador de aceite

  • Refrigeración del armario eléctrico mediante intercambiador de calor aire-aire

  • Moderno diseño de la máquina

• Tope/retroceso

  • Sistema de tope

  • Sistema de tope trasero: 2 ejes (X y R)

• Sujeción de herramientas

  • Portaherramientas superior, amarre manual, templado

  • Portaherramientas inferior, amarre hidráulico, templado

  • Desplazamiento de la herramienta inferior, 2 posiciones, neumático

• Coronación

  • Coronación manual

• Control

  • TRUMPF TASC 6000

  • Programación gráfica de taller

  • Windows XPe (embebido), Pentium 4, 2,8 GHz

  • 2 GB RAM

  • Pantalla táctil de 15 pulgadas

  • Conexión a la red

  • Teleservicio por módem

• Funcionamiento

  • Panel de control con teclado LCD e interruptor de pedal

  • Carril de comunicación

• Seguridad

  • Dispositivos de seguridad estándar

  • Dispositivo de seguridad BendGuard para herramientas superiores de hasta 390 mm

  • Marcado CE

Equipamiento adicional

• Automatización TRUMPF BendMaster (características estándar)

  • Robot/Manipulación

    • Base estable y manipulador de aluminio fundido a presión

    • Capacidad de carga 60 kg (pieza más pinza)

    • Pista de suelo soldada de perfil bajo

    • Sensor de chapa para detección de contornos

    • Avance giratorio para facilitar el cambio de pinza

    • Acoplamiento de pinzas en el BendMaster

    • Sensores para sistema de tope de 4 ejes

    • Accionamientos eléctricos

    • Detección de doble chapa

    • Estación de transferencia de pinzas NC

    • Generación de vacío para pinzas de succión

  • Control

    • Control por PC TRUMPF con terminal de mando

    • Teleservicio vía módem

    • Manejo mediante pantalla, ratón y teclado

  • Seguridad

    • Valla de seguridad con puerta de acceso

Primera automatización de plegado del mundo con reconocimiento de imagen para una máxima flexibilidad Piezas de chapa de hasta 40 kg, tecnología de sensor de retroceso de 6 ejes

Máxima precisión de repetición gracias a la tecnología de sensor de ángulo (ACB) en funcionamiento automatizado

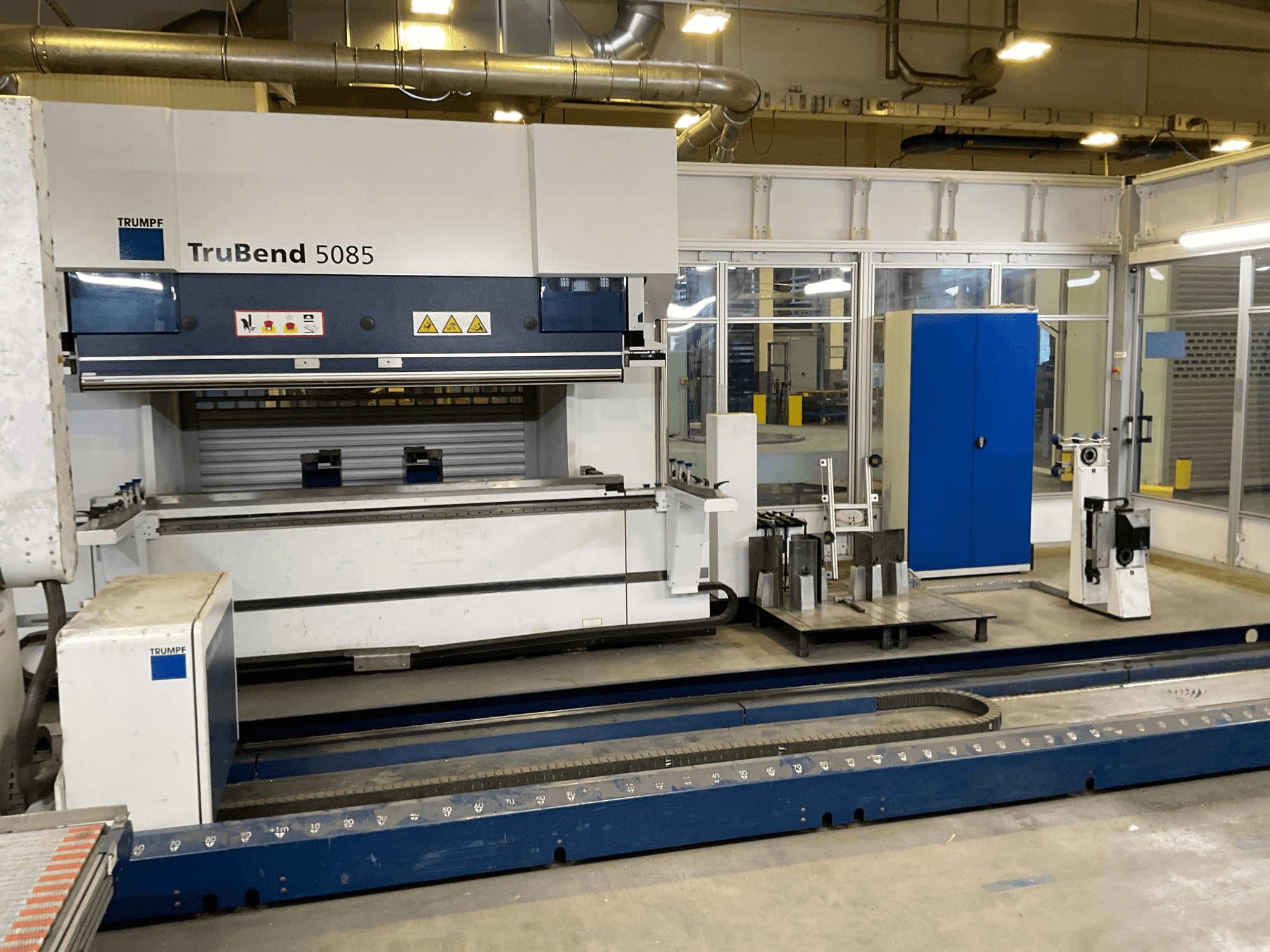

TruBend 5085 (2720 mm x 850 kN) con BendMaster 60
