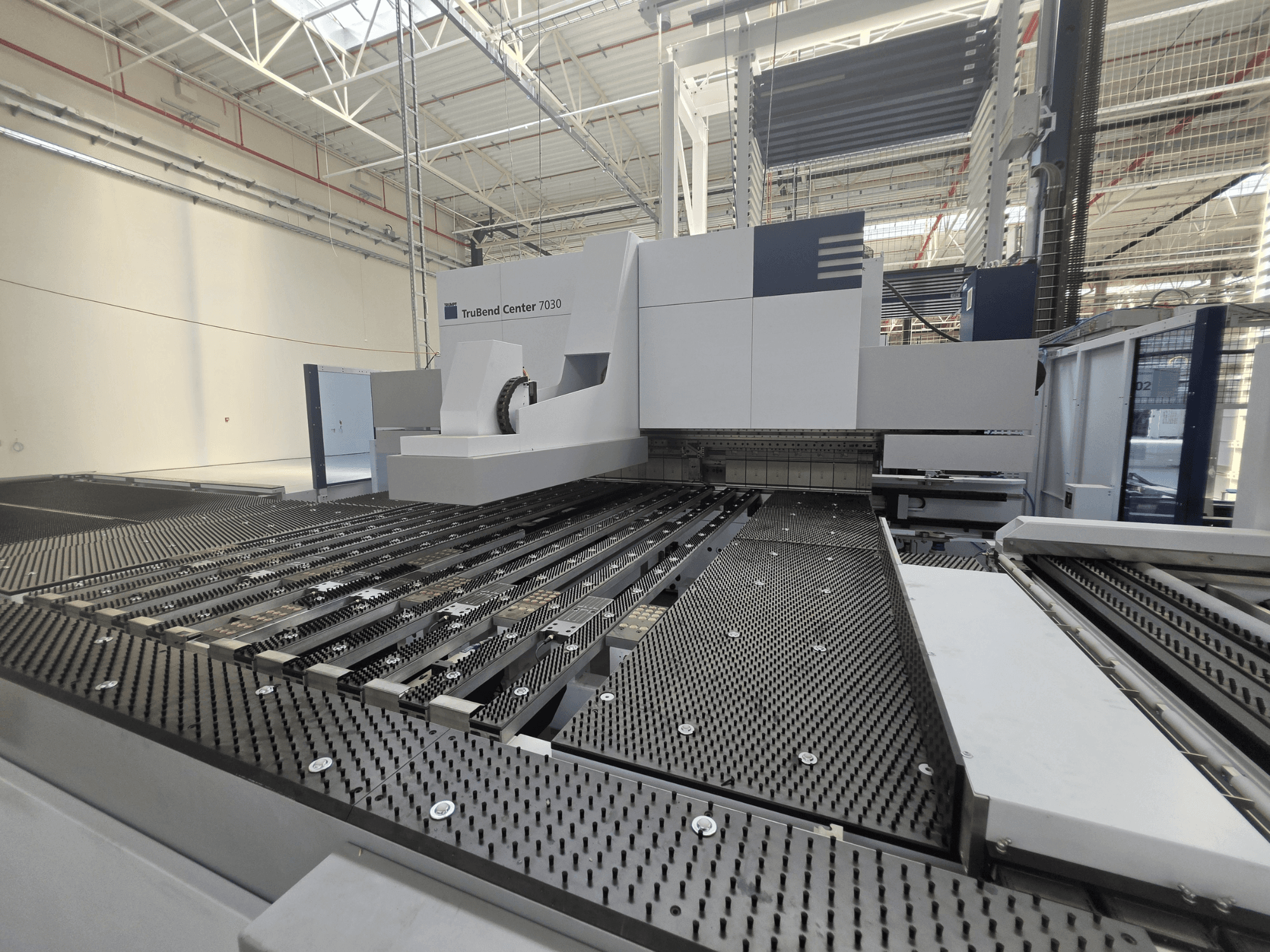

TRUMPF - TruBend Center 7030 (B34)PL-OTH-TRU-2022-00002

• Capacidades

  • Longitud máxima del borde de plegado: 3.123 mm

  • Longitud mínima del borde de plegado: 200 mm

  • Ancho mínimo de plegado con soporte estándar: 145 mm

  • Ancho mínimo de plegado con herramientas ENW: 40 mm

  • Altura máxima de la caja: 220 mm

  • Fuerza de sujeción del soporte: 101 t

  • Espesor del material: mín. 0,4 mm; máx. acero estructural 3,0 mm; máx. acero inoxidable 2,2 mm; máx. aluminio 4,0 mm

• Construcción de la máquina: Bastidor de acero soldado; sistema de plegado: Accionamiento por cuña; abombado: Incluido, ajustable mediante el control de la máquina

• Manipulación y posicionamiento

  • Manipulador de piezas de 2 ejes con ventosas (recorrido en X: 2.653 mm; carrera: 100 mm; 12 módulos de succión)

  • Topes traseros de 5 ejes; manipulador giratorio; tope delantero; pinzas de carga

  • Posicionamiento y rotación automáticos de piezas

• Velocidades

  • Desplazamiento rápido del eje Y: 250 mm/s

  • Velocidad del tope delantero: 3.000 mm/s

  • Velocidad del manipulador de piezas: 3.000 mm/s

  • Velocidad del manipulador rotativo: hasta 3 rev/s

  • Velocidad de plegado de ToolMaster: 2.400 mm/s

• Precisión de posicionamiento

  • Eje Y: 0,10 mm; eje X: 0,05 mm; eje R: 0,05 mm

• Control CNC

  • Pantalla táctil de 21,5 pulgadas; sistema operativo: Windows 7 Ultimate de 64 bits

  • Teclado y ratón; USB; red RJ45; Ethernet 10/100 Mbit/s

  • Teleservicio por Internet / diagnóstico remoto

• Medición del ángulo de curvatura

  • Asistencia óptica para el ángulo de curvatura; cámara integrada; comparación gráfica entre el ángulo programado y el real

  • Longitud mínima del lado de la pieza para la medición del ángulo: 10 mm

• Equipamiento de seguridad

  • Certificación CE; puertas de seguridad giratorias; barreras fotoeléctricas de seguridad; protección de acceso al área de trabajo

  • Pedal con función de habilitación; parada de emergencia

• Datos eléctricos: 80 kVA

Equipamiento adicional

• Sistema automático de carga y descarga con interfaz de almacenamiento

  • Separación, alimentación y transferencia automáticas de piezas en bruto; descarga automática de piezas acabadas

  • Cinta transportadora para piezas acabadas; tamaño máximo de la pieza en bruto: 3.048 x 1.500 mm

  • Interfaz de almacenamiento incluida

  • Carro de carga: no incluido; juego de raíles: no incluido

• Herramientas y sistemas de herramientas

  • ToolMaster Bend: posicionamiento y configuración automáticos de las herramientas de sujeción; posicionamiento automático de soportes estándar, Pick&Place y curvos

  • Herramientas incluidas: 16 herramientas de sujeción estándar (160 mm cada una); 6 herramientas de sujeción «Pick&Place»; segmentos «Pick&Place» de 10/15/20/40 mm; herramienta de sujeción para esquinas (199 mm); herramientas de plegado OBW90 y UBW90

  • Equipamiento ENW: función ENW para la inclinación de las herramientas de sujeción; herramienta ENW110-40 (longitud 3 123 mm; profundidad 40 mm); anchura mínima de plegado con herramientas ENW: 40 mm

• Módulos adicionales de manipulación de piezas

  • 12 módulos de vacío de tres superficies (succión superior/inferior/frontal)

  • 6 módulos magnéticos; 4 módulos magnéticos de dos superficies

  • Los módulos de vacío y magnéticos pueden utilizarse conjuntamente

• Software y captura de datos

  • Licencia flotante TecZone Fold: programación automática a partir de datos 2D/3D, generación automática de programas de plegado, simulación 3D, comprobación de colisiones, modificación manual

  • Lector inalámbrico de códigos 2D con Bluetooth: lectura de códigos de barras y DataMatrix; carga automática del programa de producción
