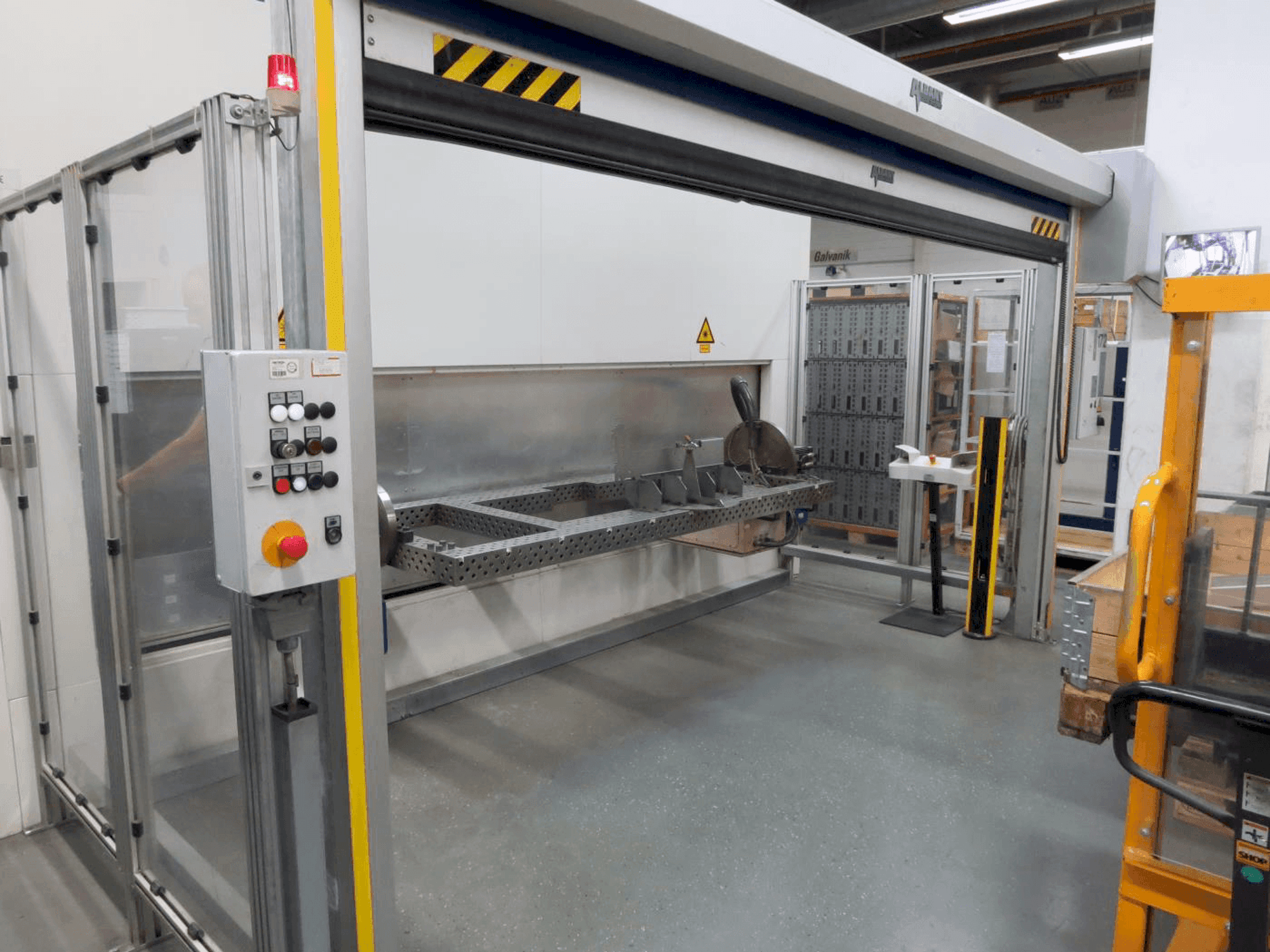

TRUMPF - TruLaser Robot 5020DE-LAS-TRU-2007-00002

Equipamiento adicional

• La mesa de sujeción tiene unas dimensiones (X x Y) de 2400x1000 mm.

Beneficios de la máquina

Ventajas cualitativas de la máquina

• Cabina de protección contra la luz láser con techo, cámara ccd, monitor b/n, retículas ajustables, cable de alimentación de la cámara de 30 m de longitud y cable de vídeo bnc de 10 m de longitud.
• Objetivo con distancia focal f = 200 mm, casete de cristal protector para cambiar fácilmente el cristal protector
• Guiado y conformado de haces, protección óptica mediante laval crossjet, mecánica robótica industrial de seis ejes con cinemática articulada
• óptica de procesamiento beo 7000210p para soldadura láser, diseñada para la carga útil especificada y momentos de inercia de 30 kg
• Carga y descarga paralela de componentes en tiempo principal, diseño de la célula robotizada con robot suspendido.
• Ampliable hasta un máximo de 4 cables de luz láser, colimación 0° con desenfoque y observación mediante cámara.
• Láser piloto con portasensor de plasma, control del láser piloto mediante mando láser
• Software de programación láser winlas. Opción de almacenamiento para 99 programas láser.
• Potencia de salida: 3000 vatios en la pieza de trabajo, 4000 vatios en total con 1000 vatios de reserva de control
• Configuración óptica para 1 cable de luz láser con conmutación rápida (tiempo de conmutación de 50 ms), la configuración óptica puede ser

Ventajas técnicas de la máquina

• Dispositivo láser, guía y conformación del haz láser trumpf nd:yag hl 3006 d, cable de luz láser llk-b 06, longitud 40 m
• 2 ejes giratorios nc, cada uno con contracojinete y una anchura de sujeción libre de 2000 mm
• 1 eje rotativo principal para girar los componentes hacia dentro y hacia fuera, tipo handte sf - l4000
• Protección de la zona de giro mediante una persiana enrollable a lo ancho de la cabina
• Cristal protector, sistema de extracción de placas de suministro de medios, compatible con robots
• Integración hermética a la luz en la cabina de protección, software
• Posicionador de componentes: posicionador de doble giro dwpv 500ms para sujetar dos dispositivos de sujeción de componentes
• Robot kuka kr 30/ ha (alta precisión) con controlador kr c2, cable de vídeo bnc, 10 m de longitud
• Diámetro de la fibra 600 mm, volumen de aire 4000 m3/h, sistema de extinción automático integrado
• Espacio necesario incl. Posicionador giratorio: (lxw): 4800mm x 4300mm

Más información

La máquina no dispone de alimentador de alambre // La máquina sigue bajo tensión
