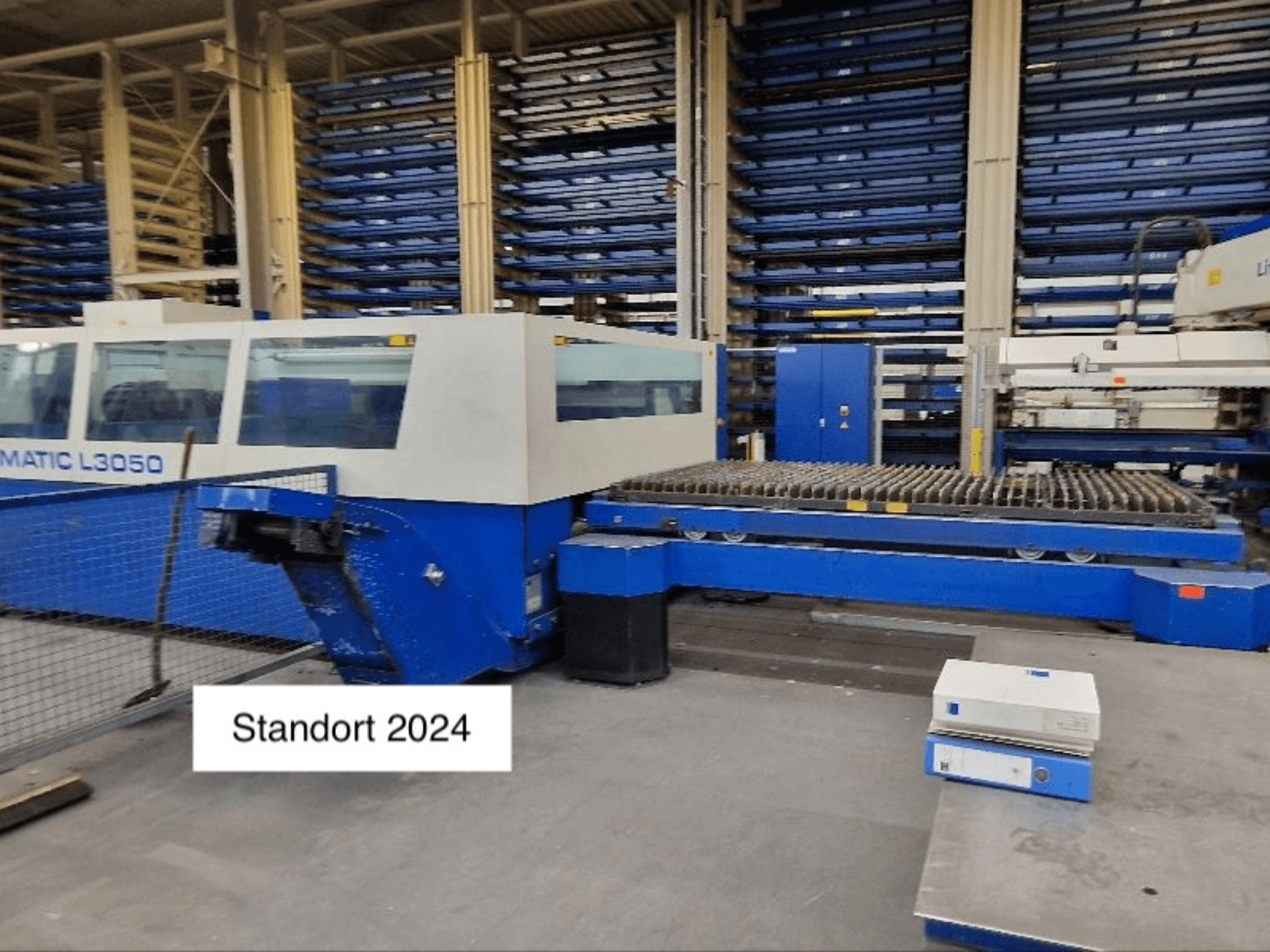

TRUMPF - Trumatic L3050DE-CUT-TRU-2004-00001

• Sistema de control: Siemens Sinumerik 840 D

• Área de trabajo 3000 × 1500 × 100 mm

• Pintura: blanco RAL 9002 / azul genciana RAL 5010

• Bastidor de máquina cerrado con unidad láser integrada

• Unidad láser: Láser de CO₂ TLF 5000, excitado por alta frecuencia

• Unidad de refrigeración, función de libro de registro

• Cambiador automático de palets

• Transportador longitudinal para piezas pequeñas/residuos

• Accionamientos: accionamiento de pórtico combinado con accionamientos directos lineales

• Control de potencia láser

• Corte por alta presión HI-LAS

• Sistema de sensores de plasma PMS

• Procesamiento de alta velocidad con SprintLas

• ContourLas para producir agujeros pequeños

• Ciclos de potencia programables

• Microsoldadura

• Control programable de la presión del gas de corte

• Cabezal de corte láser con lente de 5" y 7,5

• Sistema de cambio rápido de cabezales de corte

• Detección automática del borde de la chapa

• Control de altura capacitivo APC y control de proceso

• PCS (Sistema de control de procesos)

• Diodo láser de posicionamiento

• Ajuste automático del enfoque (AutoLas Plus)

• Dispositivo de pulverización para el procesamiento seguro de chapas gruesas

• Desconexión automática

• Iluminación de la zona de trabajo

• Peso máx. de la pieza: 900 kg

• Velocidad de posicionamiento (X/Y): 200 m/min

• Velocidad de posicionamiento simultáneo (X+Y): 300 m/min

• Espesor máximo del hierro: 25 mm

• Espesor máximo del acero inoxidable: 25 mm

• Espesor máximo del aluminio: 15 mm

• Control Sinumerik 840D:

  • Sistema de control abierto basado en PC

  • Fácil manejo

  • Ayuda en línea

  • Funciones de diagnóstico

  • Diario de mantenimiento

  • Datos tecnológicos

  • Servicio remoto

• Programación en taller ToPs 100 lite

• Seguridad

  • Barreras ópticas multihaz

  • Guía de haces totalmente cerrada con ventilación de nitrógeno

  • Sistema de control

  • Extracción multicámara y colector de polvo compacto

  • Recinto de protección

• Software para el sistema de la máquina

  • Postprocesador láser TruTops TCL 3050 - 1 unidad

  • Software del sistema de control Máquina celular TCL3050 (2ª licencia)

Equipamiento adicional

• Unidad de carga y descarga TRUMPF LiftMaster (actualmente no instalada)

  • Unidad base incl. dispositivo de separación de hojas y sistema de medición de espesor

  • Extensión de estantería (R), púas intercambiables

  • Extensión para manipulación de palets (P)

  • Separación de chapas finas (1-2 mm)

  • Tercera posición sin estación de descarga

  • Estación de descarga

  • Púas de acero inoxidable para manipulación con pocos arañazos

  • Bastidor base LiftMaster para conexión a almacén y carros dobles de carga/descarga

  • Dispositivos de seguridad: segundo circuito de barrera de luz

• Equipamiento ampliado de la máquina

  • Cabezal de corte con lente de 3,75" para corte de alta velocidad

  • Cabezal de corte adicional con lente de 10" para el procesamiento de chapas gruesas

• Preparación para automatización (para futura actualización)

  • Preparación para LiftMaster (paletas estándar)

  • Incluye instalación, puesta en marcha y formación

  • Incluye garantía, transporte y embalaje

  • Conexión a red
