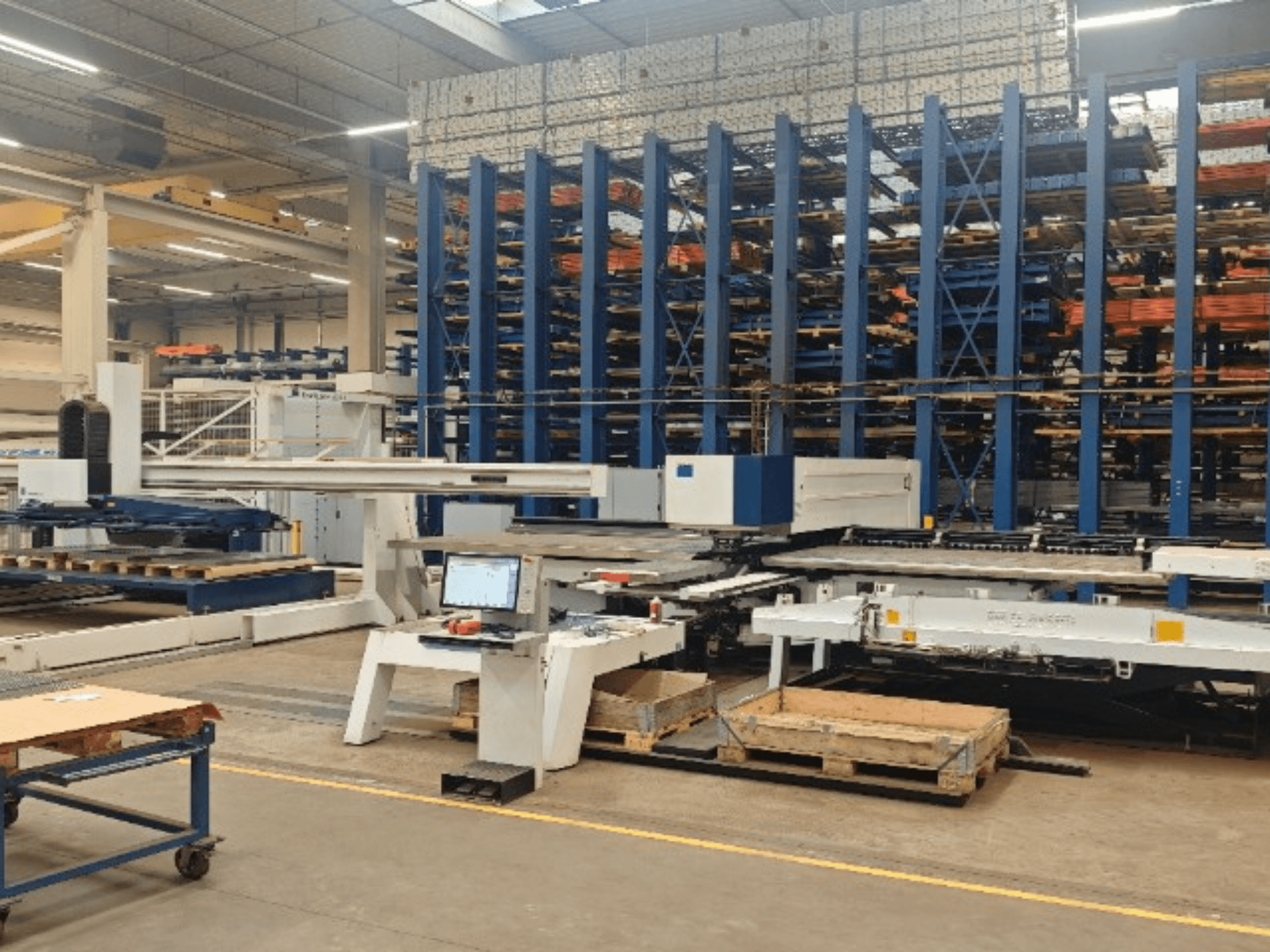

TRUMPF - TruPunch 5000 S12CZ-PUN-TRU-2016-00002

• Peso máximo de la pieza: 280 kg

• Fuerza máxima de extracción: 20 kN

• Fuerza de extracción programable: aprox. 4,5–20 kN

• Matriz activa (equipo opcional): fuerza máxima de elevación: 220 kN

• Matriz activa (equipo opcional): aceleración en el eje Z2: 14 m/s²

• Matriz activa (equipo opcional), velocidad máxima: 4 m/min

• Frecuencia máxima de carrera (punzonado, separación entre agujeros de 1 mm): 1350 1/min

• Frecuencia máxima de carrera (marcado): 3000 1/min

• Velocidad máxima del eje X: 100 m/min

• Velocidad máxima del eje Y: 60 m/min

• Velocidad máxima simultánea de los ejes X/Y: 116 m/min

• Aceleración máxima del eje X: 22 m/s²

• Aceleración máxima del eje Y: 10 m/s²

• Rotación del eje C, roscado/formado de roscas: 500 1/min

• Número de ranuras en el almacén lineal: 25

• Número de herramientas/pinzas: 21/4

• Número de herramientas/pinzas MultiTool: 21–210/2

• Número de pinzas, estándar/máximo: 4/4

• Retirada de piezas: tamaño máximo de la pieza – rampa de salida, punzonado (estándar): 500 x 500 mm

• Tamaño máximo de la pieza en la salida – canaleta fija, punzonado con mesa de apoyo: 80 x 50 mm

• Tiempos de ciclo: tiempo de cambio de herramienta, herramienta estándar (de estación a estación): 2,8 s

• Tiempos de ciclo: tiempo de cambio de herramienta MultiTool: 0,3 s

• Desviación de posición Pa: ±0,1 mm

• Precisión: dispersión media de posición Ps: ±0,03 mm

• Monitor de control en color, TFT: 17"

• Pantalla táctil de control: Sí

Equipamiento adicional

• Sistema de almacenamiento

• Juego de herramientas (detalles no especificados)
