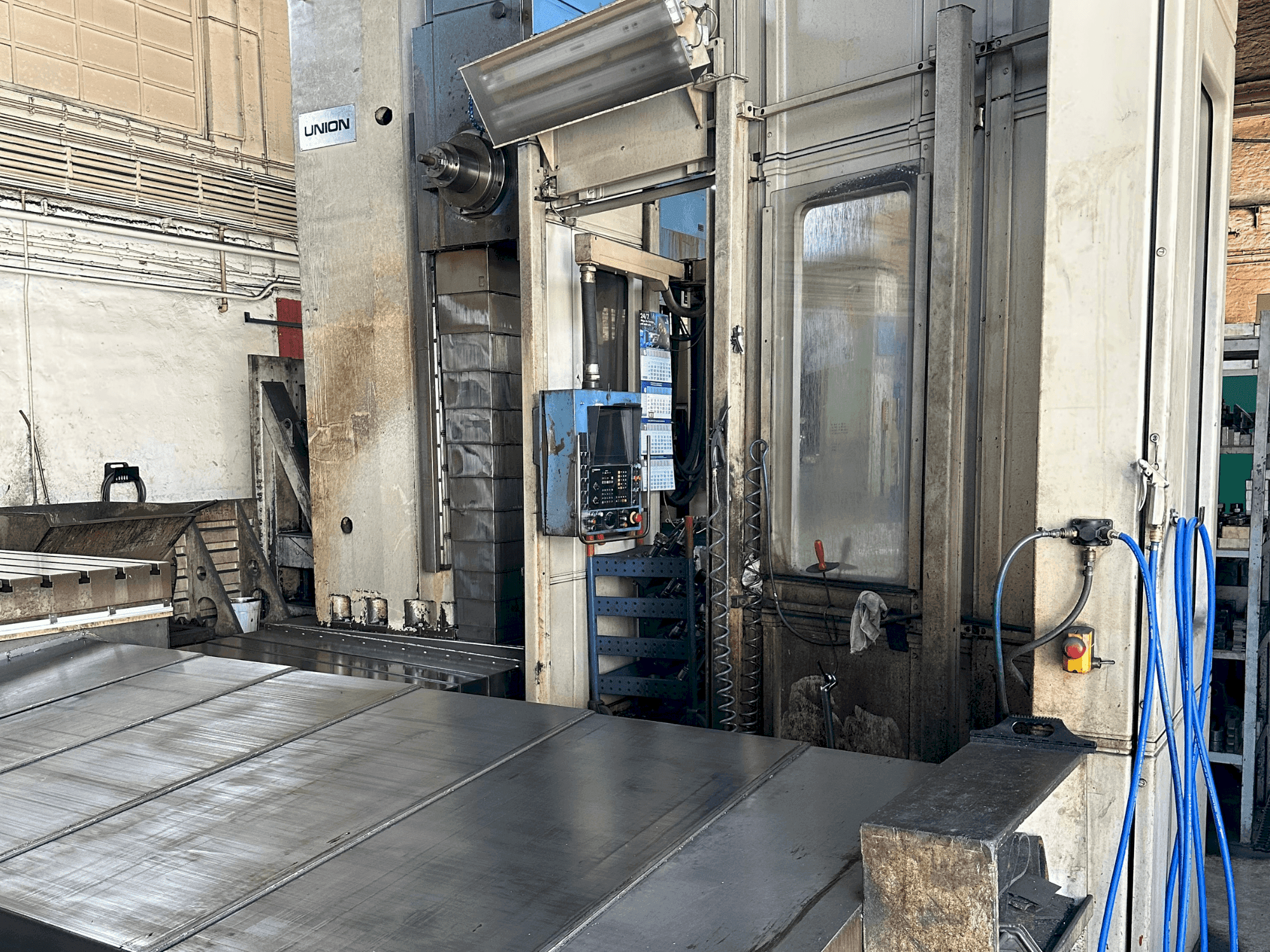

UNION - BFK 150/2DE-MIL-UNI-1991-00001

Más información

Recorridos: Desplazamiento vertical del cabezal (eje Y): 1600 mm (2000). Desplazamiento longitudinal del soporte (eje Z): 1000 mm (1600). Movimiento del cabezal de mandrinar (eje W): 700 mm. Velocidades de avance: Avance continuo para ejes Y y Z: 1 a 7099 mm/min. Husillo: Fuerza de amarre de la herramienta: 25000 N. Diámetro máximo de taladrado: 500 mm. Sistema eléctrico: Tensión de red: 380 VAC ± 10% (otras tensiones son posibles). Frecuencia: 50 Hz ± 2%. Potencia de conexión: BFK-tamaño 130: 80 kW. BFK-tamaño 150: 100 kW. Protección por fusible primario: 200 A (a 380 VCA). Sistema hidráulico: Contiene toda la generación, tratamiento y distribución del caudal a presión. Está alojado en una unidad hidráulica independiente con una estación de almacenamiento. Superficie de amarre: 1250 x 1600 mm. 1600 x 2000 mm. Máx. Carga de sujeción: Distribución uniforme de la carga: 8000 kg y 12500 kg, respectivamente. Distribución desigual de la carga (en la mitad de la superficie de la mesa): 4000 kg y 6000 kg, respectivamente. Momento de inercia máx. Momento de inercia de la masa: 3000 kgm² y 7000 kgm². Par de carga máx. Par de carga: 19000 N y 35000 N con la mesa de sujeción bloqueada. Avance y desplazamiento rápido: Avance continuo (eje X): 1 a 7099 mm/min. Avance rápido (eje X): 7100 mm/min. Interpolación: Lineal y circular. Interpolación 3D. Interpolación helicoidal. Interpolación de cilindros. Programación: Precisión de entrada: 0,001 mm para ejes lineales y 0,001° para ejes rotativos. Memoria central de programa: 3100 sentencias NC. Funciones adicionales: Corrección de herramienta para 99 pares (longitud y radio). 8 ciclos de mecanizado y 200 subprogramas libres. Simulación de programa y E/S paralelas al mecanizado. Amplio sistema de diagnóstico para servicio y localización de averías.
