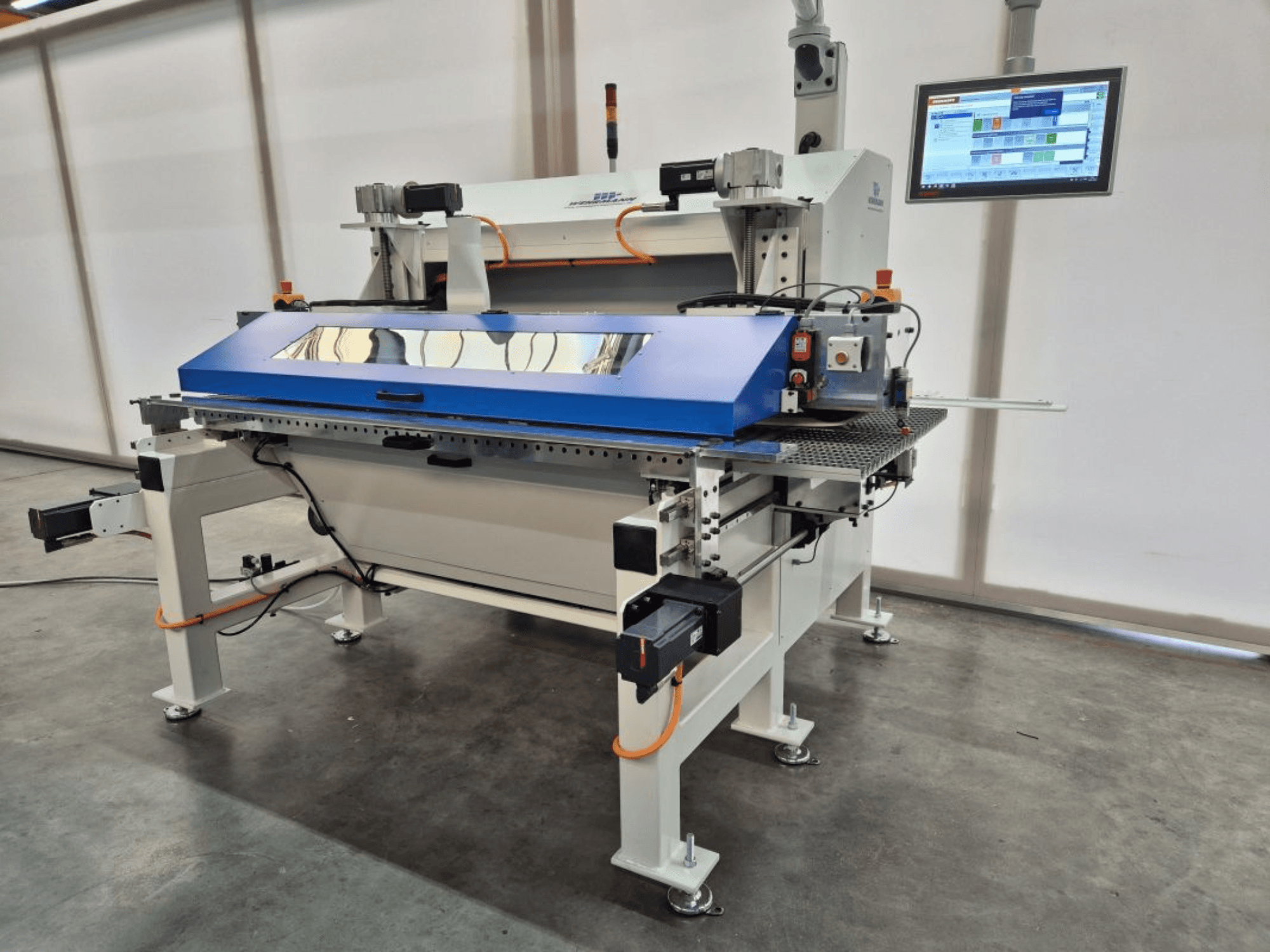

WEHRMANN - WT-50/900DE-SAW-WEH-2025-00001

• Estado: Nuevo

• Aplicación: Corte clásico de piezas de trabajo rectangulares de madera/materiales derivados de la madera con laminado (CLP, HLP), papel, lámina o chapa.

• Capacidad de la pieza de trabajo/panel:

  • Longitud: a partir de 140 mm

  • Anchura (tamaño final): mín. 50+50 mm; máx. 450+450 mm (posibilidad de corte asimétrico)

  • Espesor: 8-40 mm

  • Peso máximo de la pieza: aprox. 30 kg

  • Forma: rectangular

• Altura de trabajo: 900 mm

• Lado de la máquina: Máquina derecha (lado de tope a la derecha en el sentido de la marcha)

• Avance/ajustes:

  • Velocidad de avance: 5-40 m/min, servocontrolada

  • Ajuste electrónico de altura: 5-45 mm mediante servoeje Beckhoff

  • Regla de tope de teflón a la derecha, servoaccionada

  • Regla de entrada izquierda con unidad de resorte neumático, servoaccionada

• Construcción/transporte:

  • Robusto bastidor de acero soldado

  • Transporte por cinta con presión superior regulable en altura

  • Cinta de bajo mantenimiento con recubrimiento de transporte suave

  • Correa trapezoidal de 32 mm de presión superior con rodillos cargados por resorte para un guiado fiable

• Áridos:

  • Agregado 1: Sierra incisora de frecuencia controlada

    • Motor Perske 4,4 kW, 50 Hz, 400 V, 4500 rpm

    • Portaherramientas D=35, llave

    • Rosca exterior + interior R/L, servocontrolado, tándem, no giratorio

    • Ajuste de altura mediante servoeje Beckhoff

    • Ajuste lateral con indicador digital mecánico

    • Hoja de sierra máx. Ø 350 mm

    • Campanas de aspiración de flujo optimizado

    • Sin herramientas

  • Agregado 2: Sierra principal controlada por frecuencia

    • Motor Perske 6 kW, 50 Hz, 400 V, 5000 rpm, contrarrotación

    • Portaherramientas D=35, eje estriado, rosca exterior + interior R/L

    • Hoja de sierra máx. Ø 400 mm

    • Cuña de separación ajustable a mano

    • Ajuste de altura mediante servoeje Beckhoff

    • Ajuste lateral con indicador digital mecánico

    • Campanas de aspiración de flujo optimizado

    • Sin herramientas

• Control y HMI (Beckhoff)

  • Control basado en PC con PLC integrado y control electrónico de línea (TwinCAT 3)

  • Panel multitáctil de 15,6" con teclado/teclado/ratón integrados

  • Creación de programas sencilla y orientada a los componentes; nombres de programas libremente definibles; memoria de programas prácticamente ilimitada

  • Manejo mediante teclado/ratón/táctil; sistema de mensajes para mensajes de operador/error

  • MDE Basic: tiempo de producción, tiempo de preparación, tiempo de inactividad, tiempo de avería, contador de unidades, periodo de registro ajustable

  • Bus de campo EtherCAT rápido; Ethernet RJ45; puerto USB

  • Sistema de alimentación ininterrumpida (SAI) para PC de panel

  • Programación PLC según IEC 61131-3

  • Bloqueo de avance para máquinas/sistemas de transporte adyacentes

• Incluido con la máquina básica

  • Amortiguador de ruidos/cubierta protectora con cierre de seguridad

  • Piezas de conexión para aspiración externa (velocidad mínima del aire 28 m/s, presión negativa 2480 Pa)

  • Conexión de aire comprimido con unidad de mantenimiento

  • Armario de control integrado con unidad de refrigeración (ambiente 10-45 °C)

  • Medidas de seguridad y protección según CE; marcado CE

• Utilidades y especificaciones

  • Presión de servicio: 6 bar

  • Alimentación: 3/N/PE, 400/230 V, 50 Hz, ±5% (circuito de protección ECD no aplicable)

• Idioma:

  • Etiquetado de la máquina: Alemán

  • Manual de instrucciones: Alemán

  • Listas de piezas de recambio: Alemán

• Acabado de pintura:

  • Base/revestimiento: Gris-blanco RAL 9002

  • Agregados: Gris polvo RAL 7037

  • Cubiertas protectoras: Azul RAL 5017

  • Panel de mandos: Gris claro RAL 7035

• Plazo de entrega: Disponible aprox. 4 meses después del pedido

Equipamiento adicional

• Sistema externo de aspiración de polvo (no incluido; la máquina se suministra con piezas de conexión; requiere una velocidad del aire de 28 m/s y una presión negativa de 2480 Pa)

• Opcional: Preparación para escáner de código de barras o RFID con directorio de archivos definido

• Interfaces Industria 4.0 opcionales: MQTT, UMATI, OPC UA, RFID
