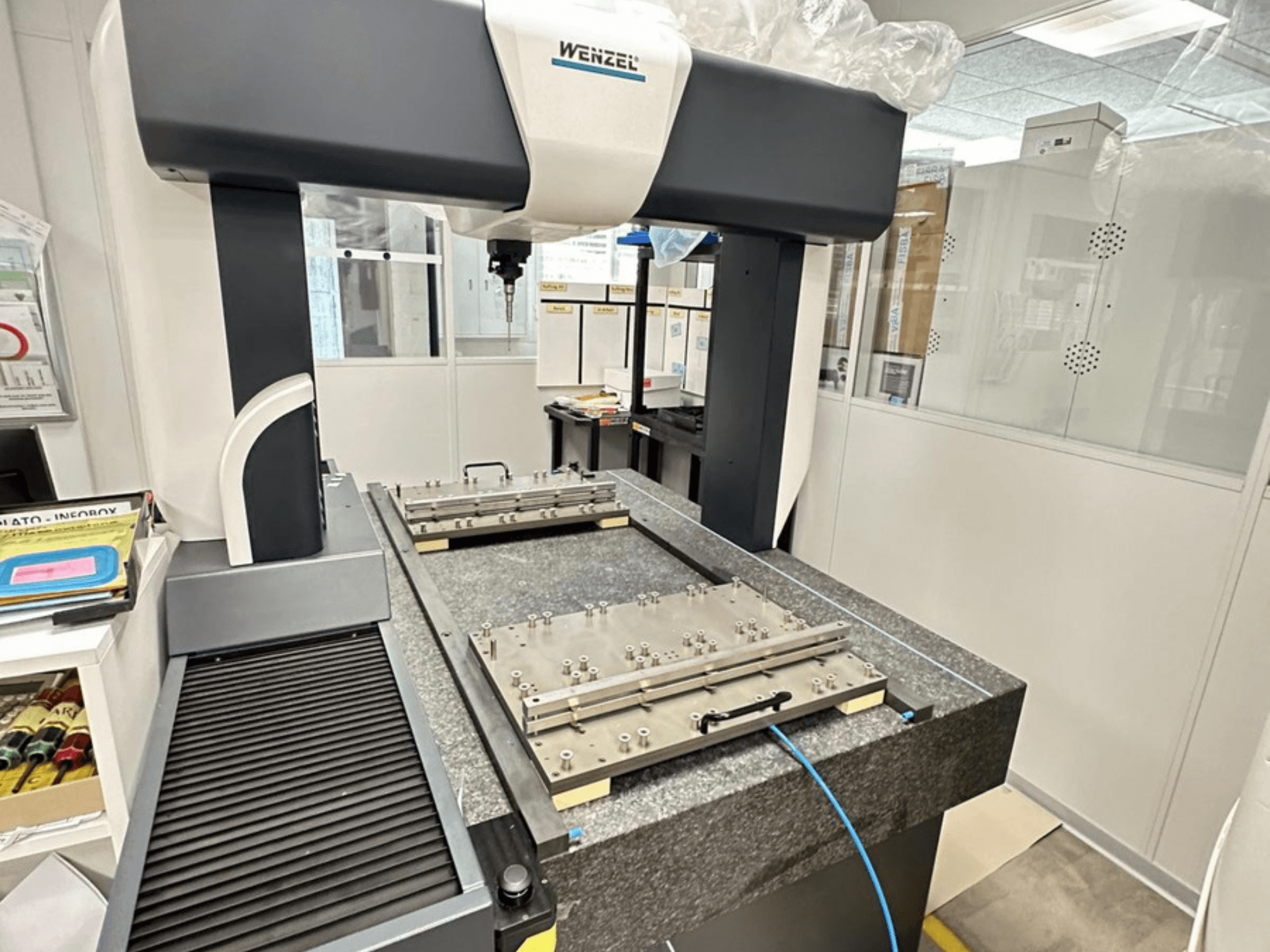

Máquina de medición por coordenadas (CMM) Wenzel LH 65 en un entorno de laboratorio, que presenta una base de granito con una plataforma de medición ajustable y un brazo superior.
Máquina de medición por coordenadas (CMM) Wenzel LH 65 en un entorno de laboratorio, que presenta una base de granito con una plataforma de medición ajustable y un brazo superior.

Wenzel - LH 65AT-MEA-WEN-2018-00001

40.000 €
Precio GINDUMAC
(Ex works)
Obten un presupuesto oficial
Visita la máquina
haz una contraoferta

¿Tiene más preguntas? ¡Contáctenos!

sales contact

José María García

+34 601 158 008

j.garcia@gindumac.com

whatsapp
Contacta por Whatsapp
Mostrar en idioma original

Esta máquina de medición por coordenadas (CMM) Wenzel LH 65 de 3 ejes se fabricó en 2018. Cuenta con un rango de medición de 650 × 750 × 500 mm e incluye un cabezal de sonda Renishaw PH6M con una sonda TP200. La máquina está equipada con compensación de temperatura en línea y amortiguación activa de vibraciones para una mayor precisión. Si busca obtener capacidades de medición de alta calidad, considere la máquina CMM Wenzel LH 65 que tenemos a la venta. Póngase en contacto con nosotros para obtener más detalles.

Resumen

  • marca: Wenzel
  • año: 2018
  • MODELO: LH 65
  • tipo de aplicación: Medición
  • Ubicación: Austria
  • tipo de máquina: Máquina de Medición por Coordenadas (CMM)

Información técnica - Wenzel LH 65

Recorrido

  • Número de ejes: 3
  • Recorrido eje X: 650 mm
  • Recorrido eje Y: 750 mm
  • Recorrido eje Z: 500 mm

Información adicional

Datos técnicos

  • Rango de medición (X × Y × Z): 650 × 750 × 500 mm

  • Norma de precisión: DIN EN ISO 10360

  • Clase de precisión: Premium

  • Rango de temperatura: 18 °C – 22 °C

  • Gradiente de temperatura máximo: 1 K/h

  • Gradiente de temperatura máximo: 1 K/m

  • Gradiente de temperatura máximo: 2 K/día

  • Cabezal de la sonda: Renishaw PH6M

  • Sonda: Renishaw TP200

  • Módulo de sonda: Fuerza estándar (SF)

  • Interfaz de sonda: PI200-3

  • Diámetro de la bola de la sonda: Ø 4 mm

  • Extensión del palpador: 50 mm

  • Extensión del palpador: 100 mm

  • Adaptador: PAA1

  • PFTU, MPE: 1,6 µm

  • E0, MPE: 1,6 + L/350 µm (L en mm)

  • E150, MPE: 1,6 + L/350 µm (L en mm)

  • R0, MPL: 1,6 µm

  • Módulo estándar

  • Punta: 4 × <30 mm

  • Placa base: piedra dura natural (granito)

  • Sistema de medición incremental

  • Compensación de temperatura en tiempo real

  • Amortiguación activa de vibraciones

  • Unidad de control: Sistema de evaluación CNC de WENZEL

  • Controlador manual: HT400

  • Estación de evaluación

  • Sistema de PC WENZEL

  • Teclado alemán

  • Monitor TFT Fujitsu de 24" E24T-7 Pro

  • Impresora de inyección de tinta HP DeskJet A4

  • Documentación del equipo WENZEL (USB)

  • Metrokey USB (dongle)

  • WM | QUARTIS GEO

  • WM | QUARTIS STEP

  • Interfaz Ethernet

  • Interfaz RS232

  • Entrada del cabezal lector (5 V TTL)

  • Entrada de sonda (5 V TTL)

  • Conexiones del motor

  • Interfaz de parada de emergencia

Equipo adicional

  • Cabezal de sonda multihilo Renishaw PH6M con acoplamiento automático

  • Sonda Renishaw TP200 con módulo SF

  • Interfaz PI200-3

  • Punta de Ø 4 mm

  • Extensión de palpador de 50 mm

  • Extensión de palpador de 100 mm

  • Adaptador PAA1

  • Cable de conexión

  • Soporte de montaje de 1/3 HU

  • Estuche de madera

  • Kit de agujas de 18 piezas

  • Junta giratoria M2

  • Soporte para puntas M2

  • Llaves hexagonales

  • Llaves de pasador

  • Esfera de referencia cerámica tipo B de Ø 25 mm

  • Soporte para esfera

  • Certificado de calibración de la esfera de referencia

  • Extensión de 70 mm

  • Microfiltro para la filtración de aceite, agua y partículas
