Wenzel - LH 87DE-MEA-WEN-2014-00001
¿Tiene más preguntas? ¡Contáctenos!
José María García
+34 601 158 008
j.garcia@gindumac.com
- GINDUMAC
- Productos
- Máquinas herramienta
- ➤ Venta de Wenzel LH 87 - 2014 - MMC usadas | gindumac.com

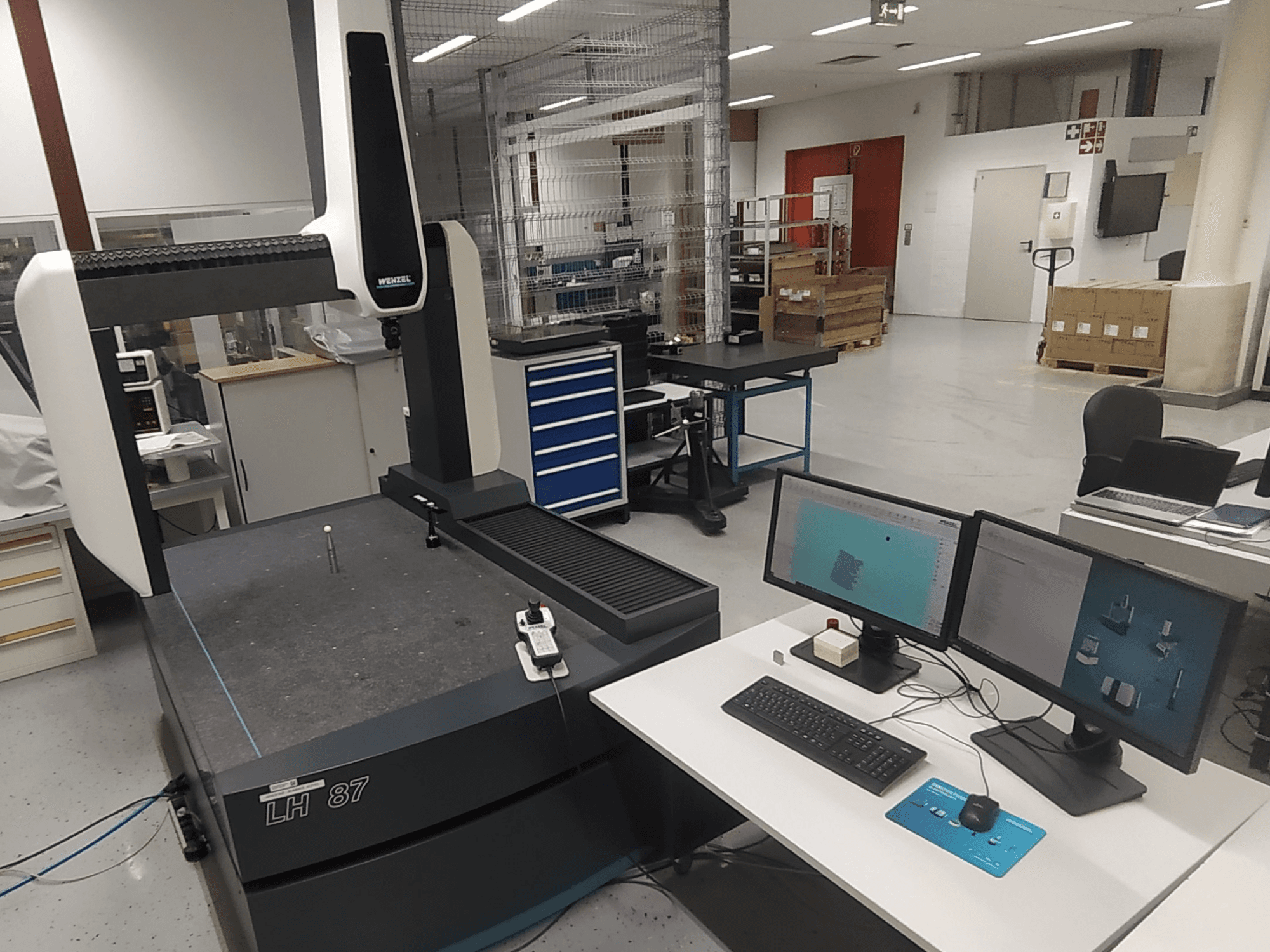

Esta máquina MMC de 3 ejes Wenzel LH 87 se fabricó en 2014. Presenta un rango de medición de 800 mm en X, 1000 mm en Y y 700 mm en Z, con una capacidad de peso de componente máxima de 800 kg. La máquina está equipada con un sistema de cojinetes neumáticos en todos los ejes y un cabezal de sonda de indexado motorizado Renishaw PH10M Plus. Si desea obtener capacidades de medición de alta calidad, considere la máquina MMC Wenzel LH 87 que tenemos a la venta. Póngase en contacto con nosotros para obtener más información.
Resumen
- marca: Wenzel
- año: 2014
- MODELO: LH 87
- tipo de aplicación: Medición
- Ubicación: Alemania
- tipo de máquina: Máquina de Medición por Coordenadas (CMM)
Información técnica - Wenzel LH 87
Recorrido
- Número de ejes: 3
- Recorrido eje X: 800 mm
- Recorrido eje Y: 1000 mm
- Recorrido eje Z: 700 mm
Información adicional
- Error de medición de longitud volumétrica (E0, MPE): 2,2 µm + (L / 300,0 mm) µm
- Error de medición de longitud a lo largo del eje óptico (E150, MPE): 2,2 µm + (L / 300,0 mm) µm
- Máx. Componente / Peso de la pieza: 800 kg
- Cojinetes de eje: Sistema de cojinetes de aire integrado en todos los ejes
- Unidad de control CNC: Configuración de contorneado WPC de 3 ejes
- Hardware del controlador: WPC2040 Basic combinado con la unidad de rack de control Renishaw PHC10-3 PLUS
- Panel de control de la máquina: Caja de control manual con joystick cableado Wenzel HT400
- Sistema de cabezal de sonda: Cabezal de sonda de indexación motorizada Renishaw PH10M Plus
- Sistema de sensor de sonda: Sonda de disparo por contacto de galgas de esfuerzo de alta precisión Renishaw TP200
- Sistema de bastidor de cambio: Puente cambiador de palpadores autónomo de 6 puertos Renishaw SCR200 (5 puertos equipados activamente en configuración visual)
- Configuraciones de palpadores activos (en bastidor):
* Puerto 1: Taster 1001 (Ø 1,00 mm)
* Puerto 2: Taster 2001 (Ø 2,0 mm cilíndrico)
* Puerto 3: Taster 3001 (Ø 2,00 mm, bola de rubí)
* Puerto 4: Taster 4001
* Puerto 5: Puerto 5 configurado (Confirmación visual: configuración en ángulo/estrella)
- Hardware del PC de evaluación: Torre de PC de sobremesa Fujitsu Esprimo alojada en un compartimento dedicado de la bahía de controladores de la parte inferior del escritorio.
- Monitores de estación de trabajo visual: 2 pantallas planas TFT BenQ de 24 pulgadas
- Periféricos de entrada: Teclado con cable, ratón y alfombrilla de flujo de trabajo de la marca Wenzel
- Sistema operativo principal: Windows 10 Pro (versión 10.0, compilación 19045, edición de 64 bits)
- Suites de software de metrología:
* Wenzel WM | Quartis Standard (Build R2025-1 / R2025-2 ecosistema retrocompatible)
* Módulo de software de geometría de control CNC CM Wenzel
* Módulo de software de superficie de forma libre CM Wenzel CNC
- Licencias de software y seguridad: Metrokey Dongle Protection (ID: 45984, Estado: Válido, Estación de trabajo local), Versión del controlador 7.6.0
- Interfaces de datos CAD nativos: STEP, NX, VDA-FS, IGES, EMD (Q-DAS), IMPEX-ELEM, CURVE, SURF, IPH, PRC
- Interfaces de extensión opcionales: CATIA, Pro-E, SolidWorks
- Accesorios de calibración incluidos: Esfera de calibración de referencia de cerámica de gran pureza completa con bloque de columnas de extensión de base
*Pueden existir diferencias entre los datos mostrados y los reales, esto debe ser confirmado por el representante de ventas.
