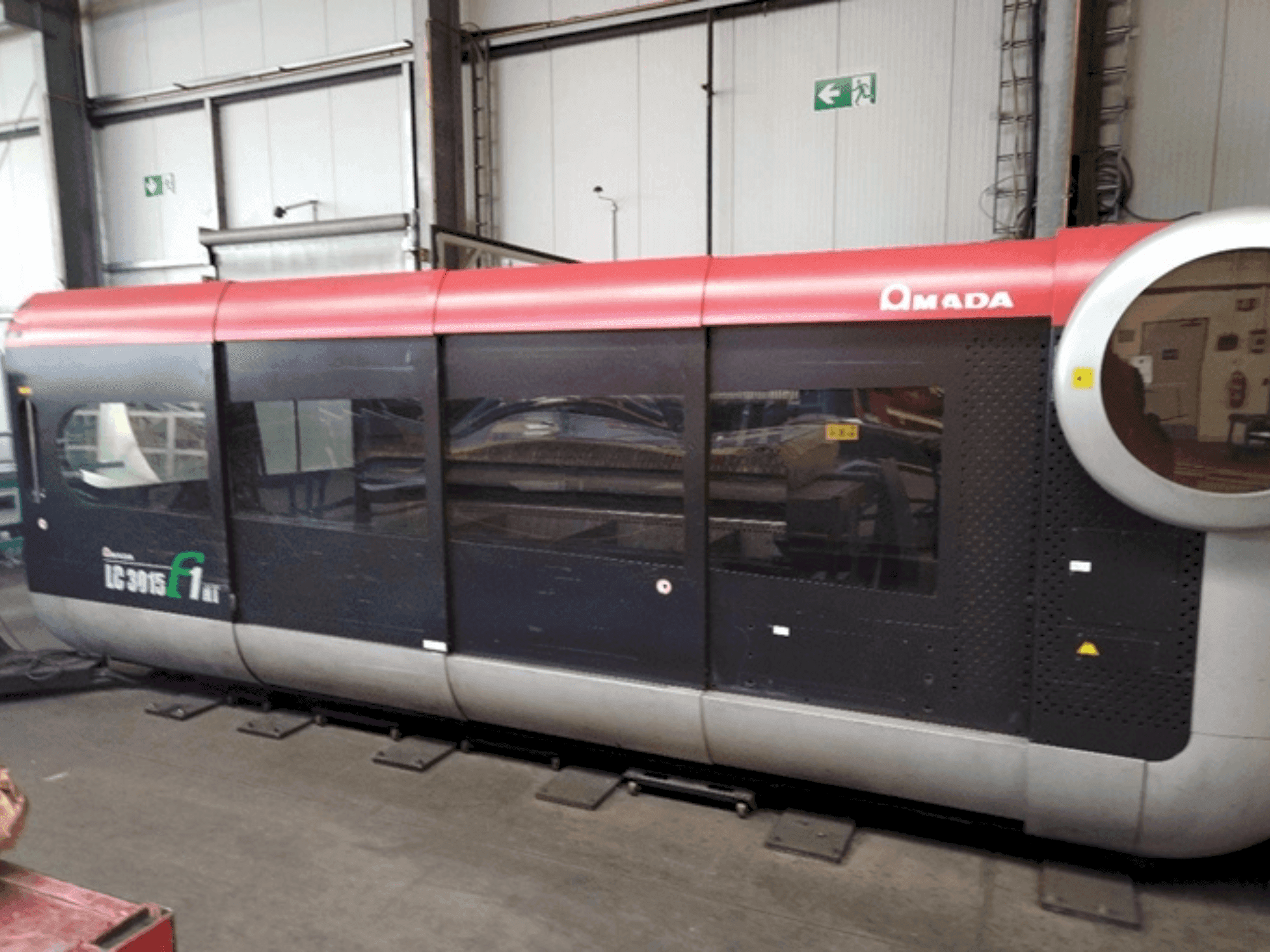

AMADA - LC 3015 F1 NTDE-CUT-AMA-2009-00001

Beneficios de la máquina

Ventajas técnicas de la máquina

• Potencia necesaria: 98 kva
• Capacidad: 4 kw
• Resonador láser: af4000i-b
• Transformador: marx tg 516

Más información

Máquina con caja de transporte (L x A x A): 7120×3150×2370 mm Peso (con caja de transporte) 13,500 kg Resonador láser (L x A x A): 2460×1140×1965 mm Peso del resonador láser: 1.300 kg Unidad combinada (L x A x A): 2332×1638×2201 mm Peso de la unidad combinada: Aproximadamente 1.750 kg Transformador (largo x ancho x alto): 950×800×950 mm Peso del transformador: 484 kg Cambiador de palés (largo x ancho x alto): 3868×2352×1010 mm Peso del cambiador de palés (sin soportes de bola elevables): 2.450 kg Peso del cambiador de palés (con soportes de bola elevables [opción]): 3.500 kg Conexiones eléctricas Conexión eléctrica total del sistema 400 V / 127 KVA Conexión de potencia del transformador: 400 V / 89 kVA / 160 A Conexión de potencia de la unidad combinada: 400 V / 38 kVA /55 A Conexión de alimentación del resonador láser: 200 V / 55 KVA Conexión de alimentación de control y accionamientos: 200 V / 34 kVA Tensión de funcionamiento: 3×400 V(±10%)/PE/50 Hz Consumo de corriente máx. Consumo de corriente: 55 A Potencia nominal del transformador: 89 KVA Tensión primaria nominal del transformador: 3×400 V(±10%) Tensión nominal secundaria del transformador: 3×200 V Corriente primaria nominal del transformador: 132 A Corriente nominal secundaria del transformador: 257 A Requisitos de aire comprimido y gas Consumo total de aire comprimido (aire no utilizado como gas de corte) 7 bar; 69,6 m 3/h Consumo total de aire comprimido (aire utilizado como gas de corte): Máx. 9,7 bar; 132,6 m 3/h Aire comprimido para funciones de la máquina ("Corte de refrigeración" y "Chorro de aceite"): 6 bar; 18 m 3/h Aire comprimido para "ECO CUT": 6 bar; 18 m 3/h Aire comprimido para el sistema de extracción de humos DELTAComp 1500-8/9: 5 bar; 5,6 m 3/h Consumo de gas láser 10 litros por hora Gases de corte: Se requiere oxígeno, nitrógeno y aire comprimido (si se utiliza como gas de corte). Requisitos ambientales y de ubicación Temperatura de la sala de operaciones: +15 a +35 °C Altura de la sala: Al menos 4 m Iluminación: Al menos 500 Lux Humedad: Inferior al 75% (sin condensación de rocío) Vibraciones: Debe ser resistente a una aceleración sísmica inferior a 0,05 G (0,49 m/s 2) con una amplitud inferior a 5 µm. Capacidad de carga de la cimentación: ≥49 kN/m 2
