BAZHOU - Wanxin RO-OTH-BAZ-2021-00001

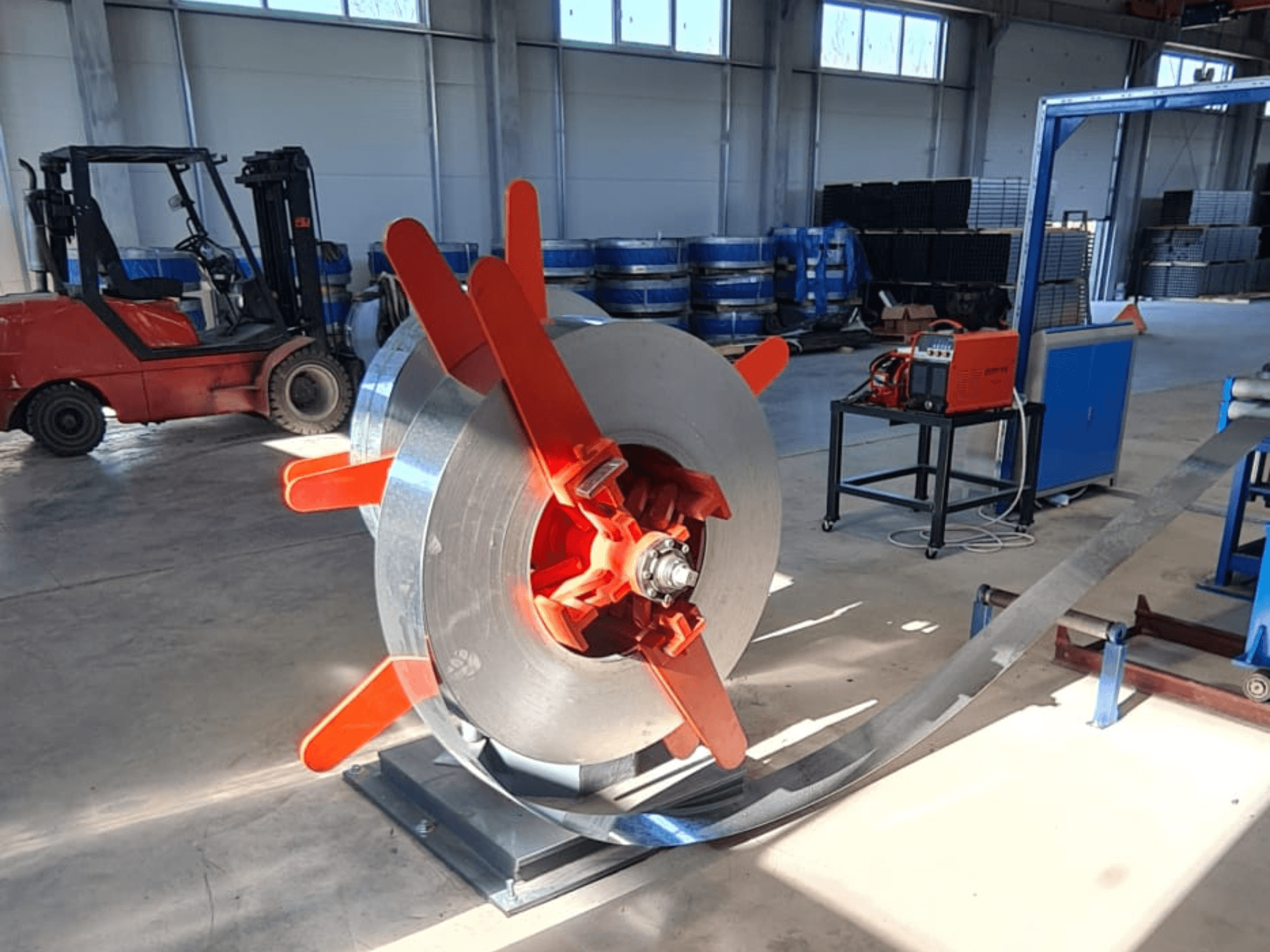

Línea de producción de tubos de segunda mano Marca: Bazhou Wanxin Industrial and Trading Año de fabricación: 2021 La línea de producción de tubos consta de: Desbobinadora de doble estación Función: Desbobina la bobina de forma pasiva. Construcción: Diseño de doble estación con rotación de 180°; expansión manual. Ventajas: Carga rápida, funcionamiento sencillo y cómodo. Cizalla hidráulica y máquina de soldadura a tope Función: Corta los extremos delantero y trasero de la banda, la centra y la vuelve a soldar. Construcción: Cizalla hidráulica manual con brazo, rodillos de presión delanteros y traseros, rodillos de centrado delanteros y traseros, y dispositivo de soldadura. Método de corte: Cizalla hidráulica Método de prensado: Prensa de doble cilindro Método de soldadura: Soldadura manual Acumulador de bobinas Función: Para garantizar la producción continua de tubos soldados, se instala una unidad de almacenamiento tras la plataforma de cizallado y soldadura a tope. Esta alimenta continuamente la banda mientras se prepara el material para su carga, desenrollado, corte y soldadura. Construcción: Tipo bastidor, con bastidores móviles y fijos (incluido el dispositivo de alimentación). Velocidad de alimentación: máx. 120 m/min Velocidad de almacenamiento: máx. 200 m/min Longitud de la banda almacenada: 200-400 m Motor del rodillo de sujeción: CA 11 kW Máquina de conformado y calibrado Altura de trabajo: +850 mm Potencia: motor CA/CC de 160 kW, 1000-2000 rpm Reductor: engranajes templados Disposición: enderezadora pasiva de 5 rodillos, rodillos verticales para la alimentación de la banda; conformado mediante 7 soportes de rodillos horizontales y 8 soportes de rodillos verticales; guiado, prensado, desbarbado, enfriamiento y calibrado mediante 6 soportes de rodillos horizontales y 5 soportes de rodillos verticales; 1 soporte de calibrado redondo. Soporte de calibración redondo: 1 juego de dispositivo de alisado; 2 lados con 8 rodillos, 4 rodillos por lado; Ø 30 mm, 40Cr, templado, revenido y endurecido. Eje de rodillo horizontal: Ø 60 mm, posición del rodamiento 55, material 40Cr Tratamiento superficial de los rodillos horizontales: endurecimiento superficial, HRC 50-55 Deslizador del cojinete: acero forjado 45# Eje de rodillos vertical: Ø40 mm, material 40Cr, templado, revenido y endurecido Rodillos verticales y horizontales - Tipo de soporte: tipo pórtico, anchura de apertura de 120 mm, sujeción del soporte del rodillo horizontal ajustable mediante engranaje helicoidal Material de los soportes de los rodillos horizontales y verticales: soldado, seguido de recocido de envejecimiento Caja de engranajes: engranaje cónico espiral Eje de rodillos de sujeción: Ø50 mm, 2 rodillos de sujeción, ajustables mediante varilla roscada manual Eje guía: Ø40 mm Cuchilla de desbarbado: 2 unidades, una en funcionamiento y otra de repuesto Depósito de enfriamiento Sierra en frío Función: La sierra en frío es una de las máquinas clave de la línea de laminación ERW. Permite cortar los tubos a la longitud preestablecida durante la producción a alta velocidad. Tipo: KK-5-50 Diámetro de los tubos: Tubos redondos de Ø16-63,5 mm y los correspondientes tubos cuadrados y rectangulares Longitud de corte: Cualquier longitud entre 1 y 6 m Espesor del material: 0,6-2,5 mm Motor de la sierra: Motor de CA de 11 kW con variador de frecuencia Motor de alimentación: Servomotor de 2,9 kW, Yaskawa Motor de accionamiento: servomotor de 11 kW, Yaskawa Modo de alimentación: alimentación servo de velocidad multietapa Velocidad de seguimiento: máx. 110 m/min Fuerza de sujeción: neumática Hoja de sierra: Ø400 mm Modelo del reductor de sierra: KK-80 Recorrido de corte (longitud de la cremallera): 3 m Dimensiones de la máquina: 4500 × 1500 × 1300 mm Cinta transportadora, mesa y máquina de embalaje Función: Los tubos conformados se transfieren automáticamente desde el rodillo a la mesa. Se empaquetan en fardos hexagonales mediante una máquina de embalaje sencilla. Longitud de la vía de rodillos: 16 m, 1 motor YCT200-4A, 5,5 kW Nota: Los datos técnicos y las descripciones se han transcrito de la confirmación de pedido original. Tienen carácter meramente informativo y no son vinculantes.
