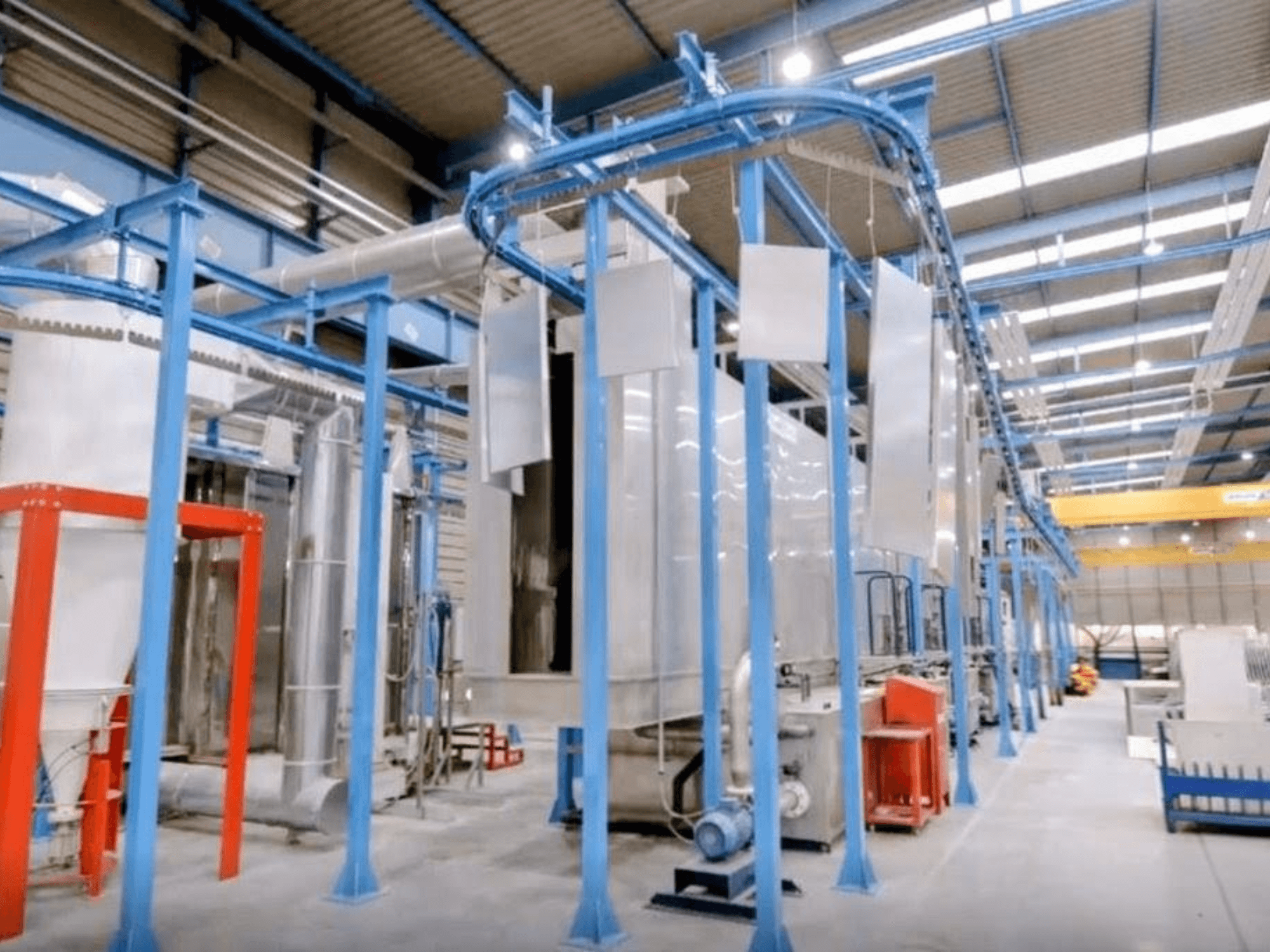

CABYCAL - lppES-OTH-CAB-2018-00001

• Transportador

  • Tipo: Transportador monorraíl aéreo (accionado por variador de frecuencia)

  • Rango de velocidad: de 0,75 a 1,2 m/min (velocidad de diseño: 0,75 m/min)

• Mecanismo de vaivén (eje de aplicación)

  • Carrera vertical máxima: 2.200 mm (ajustable)

  • Velocidad vertical: de 0,14 a 0,6 m/s (ajustable)

  • Movimiento de posicionamiento: Ajuste manual

• Capacidad de piezas

  • Material de la pieza: metal

  • Dimensiones máximas de la pieza (L x An x Al): 1.000 x 100 x 2.000 mm

  • Espacio libre entre guías (ancho x alto): 300 x 2.200 mm

  • Carga máxima: 35 kg por bastidor de suspensión de 800 mm

  • Capacidad de producción: 56 bastidores/hora a 0,75 m/min; 90 bastidores/hora a 1,2 m/min

• Sistema de aplicación de polvo

  • Marca/Modelo: Nordson Encore LT

  • Reciprocadores: 2 reciprocadores electrónicos

  • Pistolas automáticas: 4 pistolas automáticas de polvo con módulos de control individuales

  • Cabina de pulverización y recuperación: cabina con ciclón de recuperación y filtro absoluto con limpieza automática por chorro de aire pulsado

  • Velocidad del aire en las aberturas: aprox. 0,5 m/s

• Componentes de la línea y equipo térmico

  • Túnel de pretratamiento: túnel de limpieza de 5 etapas con baños químicos, extractor de vapores, electroválvulas de avance

  • Horno de secado: de combustión a gas, intercambiador de calor interno, 2 ventiladores de recirculación de aire, 2 ventiladores de cortina de aire

  • Horno de curado (polimerización): de gas, con intercambiador de calor interno, 2 ventiladores de recirculación de aire, 1 ventilador de cortina de aire, 1 ventilador de extracción superior

  • Quemadores del horno: BALTUR (código 17080010 / BTG 15 5060HZ)

  • Temperatura máxima de funcionamiento: 180 °C

• Servicios y requisitos técnicos

  • Conexión eléctrica: 400 VCA, trifásica + neutro + tierra, 50 Hz

  • Potencia eléctrica total: 90 kW (aprox. 80 kW de demanda de línea)

  • Consumo eléctrico: ~80 % (excluida la cabina de aplicación)

  • Combustible para calefacción: Gas natural

  • Potencia térmica: 520 kW en total (650 kW de potencia instalada / ~420 kW de consumo con recuperación de calor)

  • Aire comprimido: aire limpio y seco a 6–8 bar (2 conexiones de 1/2" + 1 conexión de 1" para la aplicación)

  • Agua de ósmosis inversa: distribución en un punto (TTS) a 2–3 bar; ~600 l/h a través de una entrada de 2"

  • Requisitos del edificio: 4-5 aberturas en el tejado para chimeneas de extracción; se recomienda un foso o zanja de aguas residuales para el drenaje previo al tratamiento

Equipamiento adicional

• 1 pistola manual de polvo con unidad de control de estantería integrada

• 1 unidad completa de tamizado con manguera de alimentación de 10 m

• 1 tolva de polvo de 36 kg

• 1 bomba Venturi de recuperación
