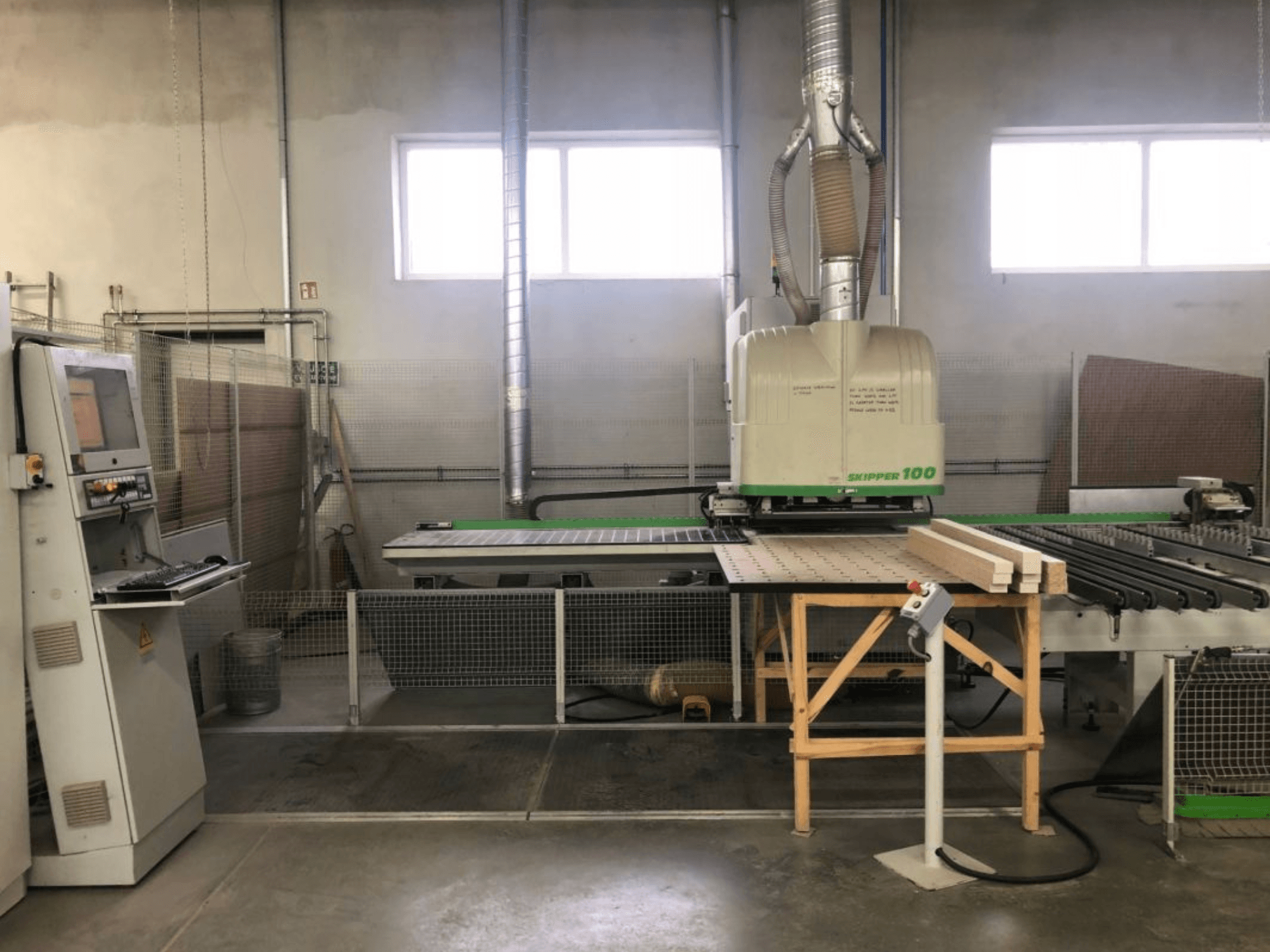

BIESSE - SKIPPER 100PL-CNC-BIE-2009-00002

• Capacidad de la pieza de trabajo

  • Longitud: 90 – 3.000 mm

  • Ancho: 70 – 1.000 mm

  • Espesor: 8 – 60 mm

• Ámbitos de trabajo

  • Eje X

    • Taladrado vertical: 0 – 3.000 mm

    • Taladrado horizontal (X e Y): 0 – 3.000 mm

    • Fresado continuo: 0 – 2.500 mm

    • Fresado parcial: 0 – 3.000 mm

    • Ranurado continuo con sierra (dirección X): 0 – 2.500 mm

    • Ranurado parcial con sierra (dirección X): 0 – 3.000 mm

  • Eje Y

    • Taladrado vertical: 0 – 1.000 mm

    • Taladrado vertical con sistema de 32 mm: 32 – 1.000 mm

    • Taladrado horizontal en X: 0 – 1 000 mm

    • Taladrado horizontal en Y: 90 – 1.000 mm

    • Fresado: 0 – 950 mm

    • Ranurado con sierra (dirección X): 112 – 1.000 mm

  • Eje Z

    • Espesor del material: 0 – 60 mm

• Configuración y características de la máquina

  • 78 husillos de taladrado independientes en dos unidades de mecanizado simétricas:

    • 39 husillos en la unidad superior

    • 39 husillos en la unidad inferior

  • Por unidad de mecanizado:

    • 29 husillos de taladrado verticales (19 a lo largo del eje X, 10 a lo largo del eje Y, con una separación de 32 mm)

    • 8 husillos de taladrado horizontales a lo largo del eje X (4 con doble salida)

    • 2 husillos de taladrado horizontales independientes en el eje X

    • 2 husillos de taladrado horizontales independientes en Y

    • Electrohusillo HSK de 3,5 kW, 6.000 – 18.000 rpm

  • Mesas de trabajo (de presión) superior e inferior

  • Unidades de mecanizado superior e inferior

  • Control electrónico del espesor

  • Lubricación automática centralizada

  • Control CNC basado en PC (Windows XP 600 con Soft CN)

  • Sistema de seguridad

Equipamiento adicional

• Mesa de carga de rodillos

• Cinta transportadora de descarga lateral derecha
