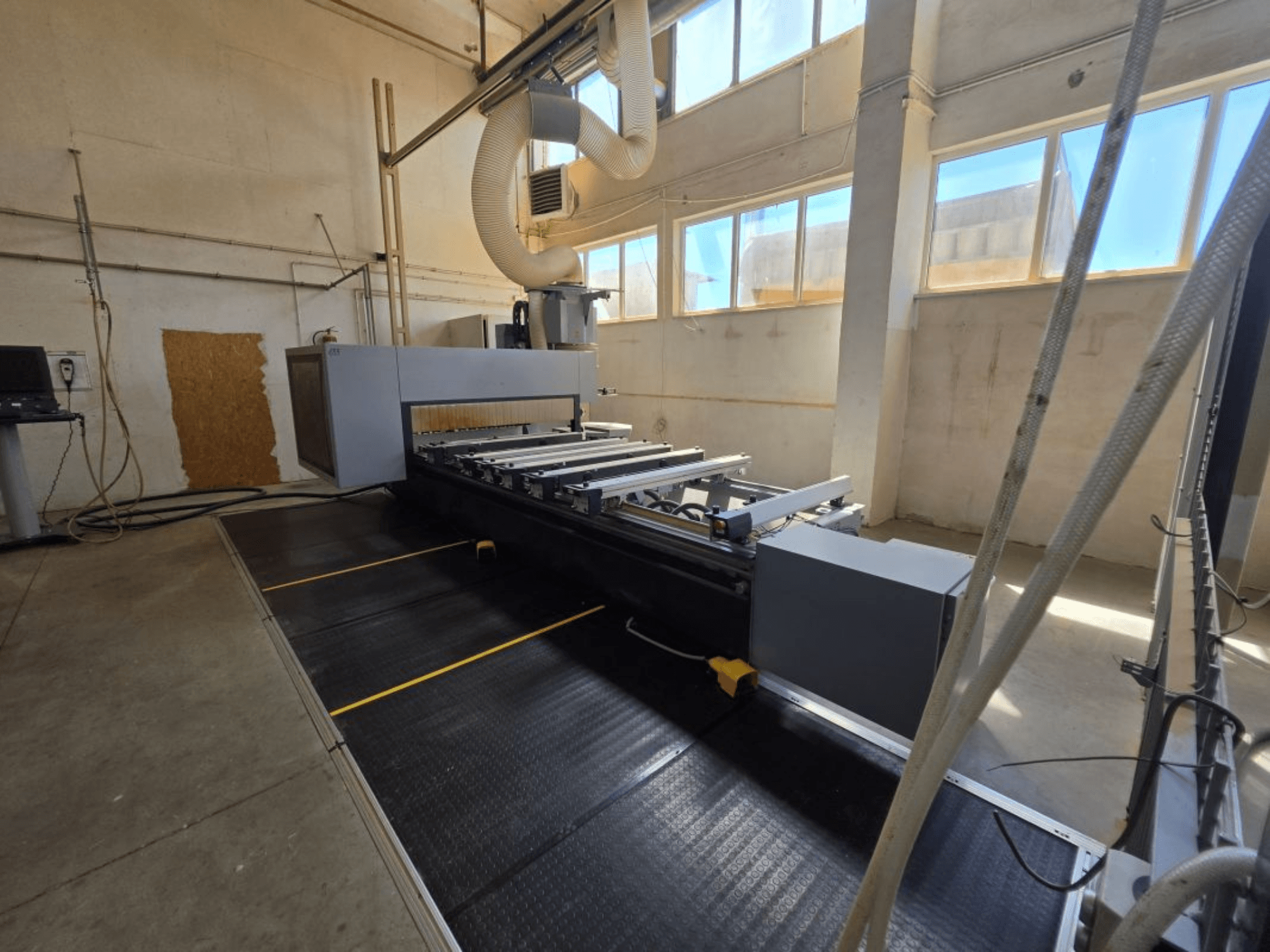

FORMAT4 - PROFIT H350 16.30PL-CNC-FOR-2017-00002

• Horas de trabajo: 9,370 h

• Construcción: Bastidor de acero soldado de alta resistencia; pórtico móvil de doble accionamiento

• Potencia/Electricidad: 3x400 V, 50-60 Hz

• Software CNC: WoodFlash suite (panel de control, base de datos de herramientas, editor de programas, simulador 2D, vista previa 3D, importación DXF, funciones CAD, programación paramétrica/absoluta/incremental, fresado de cajeras, grabado, optimización de secuencias, planos virtuales, subprogramas)

• Controles e interfaz de usuario:

  • Panel CNC para el control total de la máquina

  • Terminal de operador móvil con monitor LED de 24", teclado/ratón, USB

  • Control de avance manual (anulación de avance, parada de emergencia, avance manual)

• Área de trabajo y recorridos

  • Área de trabajo: X 3000 mm, Y 1550 mm

  • Altura libre Z: 150 mm

• Husillo principal (5 ejes):

  • Electromandril de 5 ejes con articulación Cardan, refrigeración líquida, rodamientos cerámicos, rotación R/L

  • Potencia 12 kW (S6), 1.000-24.000 rpm

  • Portaherramientas HSK F63

  • Peso máx. de la herramienta 6 kg; Ø máx. de la hoja de sierra 350 mm

  • Portaagregados integrado; campana de aspiración controlada eléctricamente

• Eje y sistema de movimiento

  • Pórtico de doble accionamiento

  • X: piñón y cremallera helicoidal, guías lineales endurecidas

  • Y: husillo de bolas, guías lineales endurecidas

  • Z: husillo de bolas, guías lineales endurecidas

  • Lubricación central automática

• Almacenes de herramientas:

  • Lineal: 12 posiciones, recogida agregada; herramienta máx. Ø 250 mm, longitud 240 mm

  • Rotativo (sobre pórtico): 18 posiciones; herramienta máx. Ø 250 mm, longitud 280 mm

  • Estación de recogida de la hoja de sierra: Ø máx. de la hoja 350 mm

• Taladrado y ranurado:

  • Cabezal de taladrado DH18 6H 2S:

    • 12 husillos verticales (7X / 5Y), 6 husillos horizontales (4X / 2Y)

    • Carrera/longitud de perforación máx. 70 mm; portaherramientas Ø 10 mm; accionamiento individual

  • Sierras de ranurar: 2 cuchillas (1X / 1Y), Ø máx. 120 mm, grosor del cuerpo máx. 5 mm, hasta 6.000 rpm

• Aspiración y sujeción:

  • Mesa de consola con 6 consolas; topes delanteros/traseros programables

  • Sistema de vacío inalámbrico de doble circuito; altura de la ventosa 100 mm

  • Bloqueo neumático de la consola; 4 topes laterales móviles; brazos de soporte adicionales

  • Capacidad de la bomba de vacío: 90 m³/h @50 Hz, 108 m³/h @60 Hz

  • Equipo de vacío adicional: conexiones de plantilla izquierda/derecha; aire comprimido controlado para pinzas de bastidor; control de vacío/aire independiente por consola

• Seguridad:

  • Sistema de seguridad CE, cortina de luz, sistema de parada de emergencia

  • Valla de seguridad en el lado izquierdo, control de seguridad de la puerta

  • Sensores de vacío y aire comprimido

  • Sistema adicional de alfombras de seguridad

Equipamiento adicional

• Sistema de bloqueo mecánico adicional de los ejes A y C

• Paquete de servicio remoto a través de Internet

• Software generador de carrocerías (paquete de diseño de carrocerías en 3D)

• Kit de herramientas de servicio

• Documentación: Manuales de pulido; manual de instalación de WoodFlash

• Brazos de soporte adicionales para consolas

• Accesorios incluidos:

  • 11 ventosas FA 140 × 115 × 100 mm

  • 4 ventosas FA 125 × 75 × 100 mm

Nota: Datos técnicos facilitados a título informativo y no vinculante.
