Biglia - B436 Y2IT-TUR-BIG-2017-00001

Name: Biglia B436 Y2
Brand: Biglia
SKU: IT-TUR-BIG-2017-00001
Price: 90000 EUR
Availability: InStock

90.000 €

Precio GINDUMAC

(Ex works)

1.820 € / mes

Obten un presupuesto oficial

Visita la máquina

haz una contraoferta

Descargar PDF

¿Tiene más preguntas? ¡Contáctenos!

José María García

+34 601 158 008

j.garcia@gindumac.com

Contacta por Whatsapp

GINDUMAC
Productos
Máquinas herramienta
➤ Venta de Biglia B436 Y2 usados | gindumac.com

Mostrar en idioma original

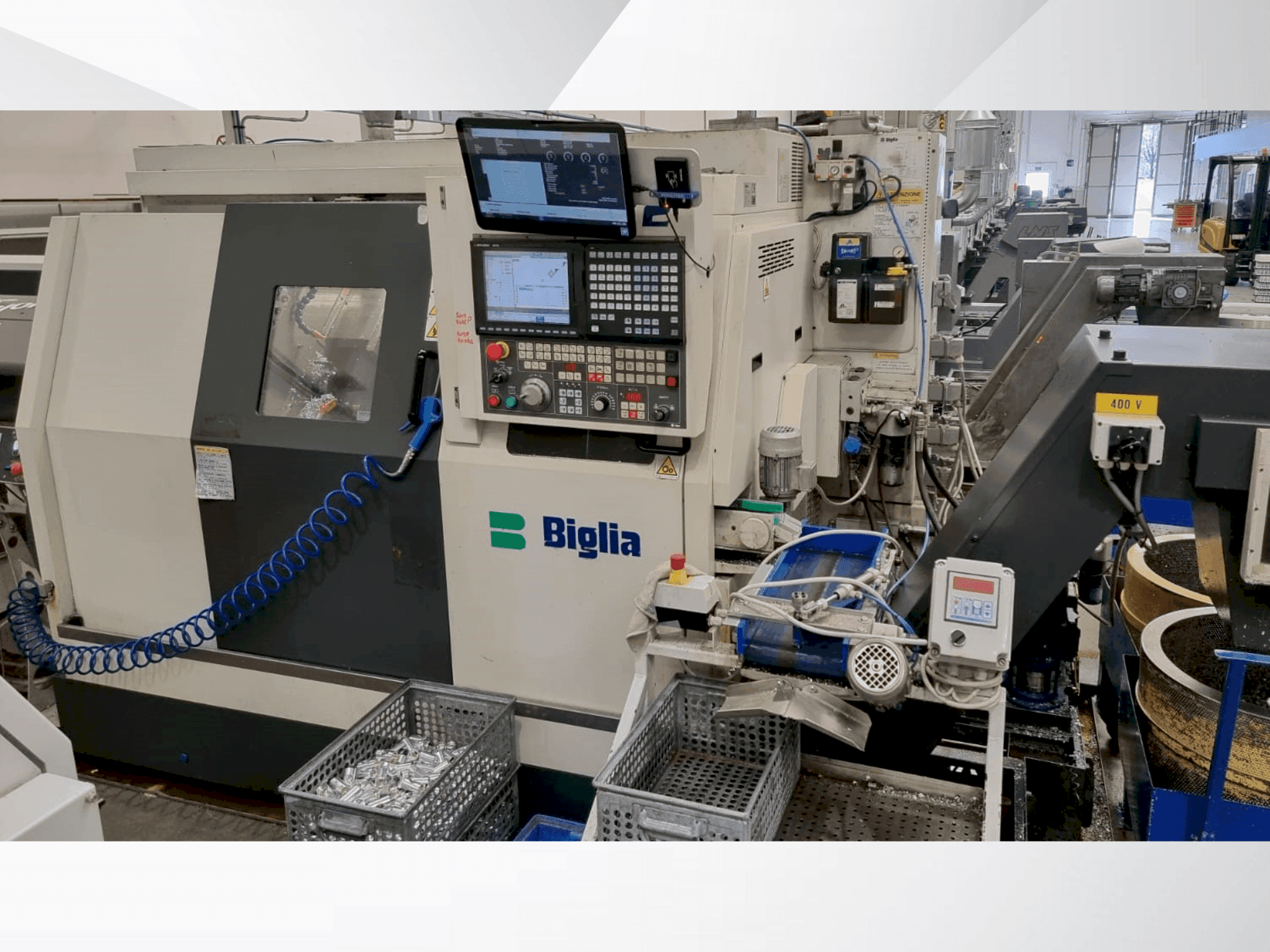

Este torno horizontal Biglia B436 Y2 de 8 ejes se fabricó en 2017. Cuenta con una robusta potencia de 40 kW y un husillo de alta velocidad capaz de alcanzar las 7000 rpm. La máquina ofrece un diámetro máximo de torneado de barra de 36 mm y un diámetro de tubo de paso de barra de 37,5 mm. Está equipada con un CNC Mitsubishi M730 VS-L y un panel de control Biglia. Ideal para el mecanizado de precisión, la máquina Biglia B436 Y2 que tenemos a la venta. Contacte con nosotros para más detalles sobre esta máquina de torneado horizontal.

Resumen

marca: Biglia
año: 2017
MODELO: B436 Y2
tipo de aplicación: Torneado
Ubicación: Italia
tipo de máquina: Tornos horizontales
Disponibilidad: Inmediata
Marca de unidad de control: MITSUBISHI

Información técnica - Biglia B436 Y2

Datos generales

Longitud de máquina: 1515 mm
Ancho de máquina: 3687 mm
Altura de máquina: 1992 mm
Peso de máquina: 4700 kg

Unidad de control

Marca: MITSUBISHI
Modelo: M730 VS-L

Transmisión principal

Rango de velocidad de husillo: 7000 rpm 1/MIN
Potencia del motor de husillo: 11 kW

Recorrido

Recorrido Eje X: 85 MM
Recorrido Eje Y: 50 MM
Recorrido Eje Z: 300 MM

Equipamiento adicional

- Portaherramientas / Revólver 1 con 8 puestos de herramientas / Sistema de herramientas mango cilíndrico 25 x 48 mm / Torreta 2 con 6 puestos de herramientas.
- Transportador de virutas:Altura de descarga 650 mm / Sistema hidráulico:Caudal 19 l/min. / Presión del sistema 90 bar.
- Volumen de llenado 50 litros / Sistema de refrigeración:Caudal 40 l/min / Presión del sistema 4 bar / Volumen de llenado 210 litros.
- Dispositivo de alimentación de material: Diámetro máximo de la barra 52 mm.
- Carrera de avance máx. 80 mm / Fuerza de avance 3000 N / Dispositivo de expulsión para husillo sincronizado:Carrera de expulsión 40 mm.
- Dispositivo hidráulico de expulsión y lavado:Carrera de expulsión 40 mm / Dispositivo de avellanado:Máx. 5 herramientas fijas.
- Máx. 3 herramientas fijas y 2 accionadas / Velocidad 6000 min-1. / Par de apriete 8 Nm / Orificio de montaje de la herramienta 25 mm.

Información adicional

Beneficios de la máquina

Beneficios técnicos de la máquina:
- - Eje x: 85 mm (eje x₁), 85 mm (eje x₂), 170 mm (eje x₃) / eje y: 50 mm (+25/-25) (eje y₁), 50 mm (+25/-25) (eje y₂) / eje z: 300 mm (eje z₁), 300 mm (eje z₂), 340 mm (eje z₃).
- - Sistema hidráulico:capacidad del depósito: 25 litros / potencia del motor: 2. 2 kw / presión máxima: 40 bar.
- - Sistema de lubricación:capacidad del depósito: 3 litros / la máquina está certificada ce.
- - Transmisión motorizada de la torreta:potencia del motor del husillo portaherramientas: 2. 2 kw.
- - Par máximo: 22 nm.
- - Diámetro de la barra de mandrinar: 20 mm.
- - Torretas:portaherramientas compatible con portaherramientas tipo: biglia. / dimensiones del mango de la herramienta: 16x16 mm. / diámetro de la barra de mandrinar: 20 mm.

Más información

- Potencia: 40 kW, 70 A. Panel de control: BIGLIA. Alimentación: 400V 50Hz. Rango de trabajo: Diámetro máximo de giro de la barra: 36 mm. Diámetro del tubo de paso de barra: 37,5 mm. Husillo principal: Velocidad máxima: 7000 rpm. Tipo de brida de la nariz del husillo: 115 mm. Agujero del husillo: 46 mm. Diámetro interior de los tres rodamientos delanteros: 75 mm. Potencia del motor del cabezal: 11 kW. Potencia continua del motor del husillo: 7,5 kW. Potencia constante desde: 1700 rpm. Par máximo: 62 Nm. Sección de empuje del cilindro de cierre del mandril de pinza: 75 cm². Carrera del cilindro de cierre de la pinza: 26 mm. Fuerza de cierre regulable de 5 a 30 Bar. Fuerza de cierre máxima: 2250 daN. Contrahusillo: Velocidad máxima: 7000 rpm. Tipo de brida de la nariz del husillo: 115 mm. Agujero del husillo: 46 mm. Diámetro interior de los tres rodamientos delanteros: 75 mm. Potencia del motor del cabezal: 11 kW. Potencia continua del motor del husillo: 7,5 kW. Potencia constante desde: 1700 rpm. Par máximo: 62 Nm. Sección de empuje del cilindro de cierre del mandril de pinza: 75 cm². Carrera del cilindro de cierre de la pinza: 26 mm. Fuerza de cierre regulable de 5 a 30 Bar. Fuerza de cierre máxima: 2250 daN. Carro transversal superior: Eje Z₁ (carro longitudinal):Carrera máxima: 300 mm. Diámetro/ paso del husillo: 25/10 mm. Velocidad rápida máxima: 30 m/min. Eje X₁ (carro transversal):Carrera máxima: 85 mm. Diámetro/paso del husillo: 25/10 mm. Velocidad rápida máxima: 15 m/min. Eje Y₁ (carro vertical):Carrera máxima: 50 mm (+25/-25). Diámetro/paso del husillo: 25/5 mm. Velocidad rápida máxima: 15 m/min. Carro transversal inferior: Eje Z₂ (carro longitudinal):Carrera máxima: 300 mm. Diámetro/paso del husillo: 25/10 mm. Velocidad rápida máxima: 30 m/min. Eje X₂ (carro transversal):Carrera máxima: 85 mm. Diámetro/paso del husillo: 25/5 mm. Velocidad rápida máxima: 15 m/min. Eje Y₂ (carro vertical):Carrera máxima: 50 mm (+25/-25). Diámetro/paso del husillo: 25/5 mm. Velocidad rápida máxima: 15 m/min. Carro transversal de contrahusillo: Eje Z₃ (carro longitudinal):Carrera máxima: 340 mm. Diámetro/paso del husillo: 25/10 mm. Velocidad rápida máxima: 30 m/min. Eje X₃ (carro transversal):Carrera máxima: 170 mm (+85/-85). Diámetro del husillo: 25/5 mm. Velocidad rápida máxima: 15 m/min.

*Pueden existir diferencias entre los datos mostrados y los reales, esto debe ser confirmado por el representante de ventas.
